螺旋锥齿轮磨齿单个齿距误差分析

自由的思想 · 发表于 2018-7-4 21:01

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

大家好，我是一个磨齿工，刚入行不久，在磨削螺旋锥齿轮时经常遇到“单个齿距误差”超差问题，特别是用成型法磨削准双曲面齿轮时经常超差。烦请有经验的大哥大姐、工程师们指点。
工艺设备如下：1、哈量集团650GA数控磨齿机。
2、齿轮：BH743G准双曲面齿轮
3、夹具为弹性夹具，液压油缸拉紧碟片，碟片产生弹性变形胀紧齿轮内孔，夹具径跳0.005，端面跳动0.01（没上校正环）

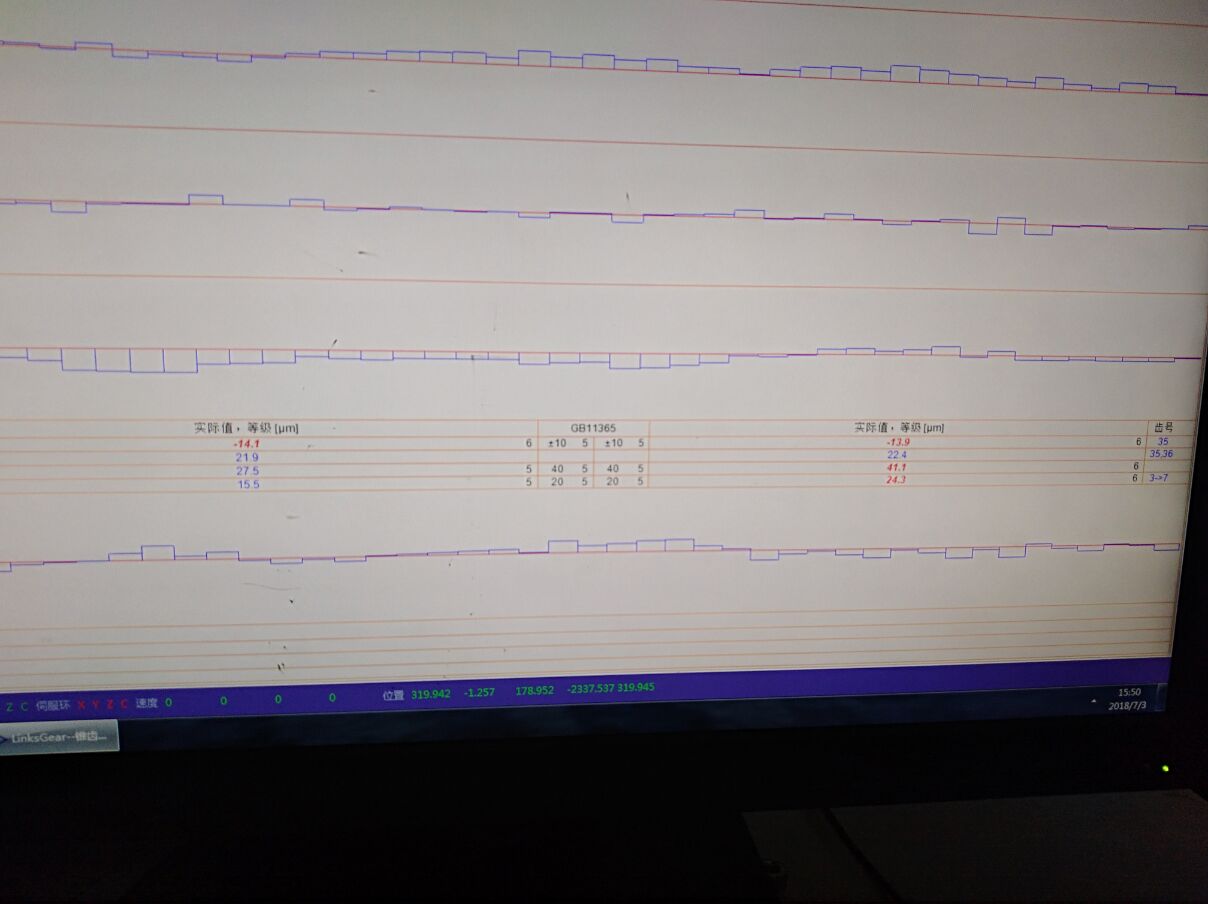

4、齿轮检测设备哈量集团L65G，检测结果如图

5、成型法磨齿。

xiaodi868 · 发表于 2018-10-3 14:20

看不懂，不过看着好利害的样子

tianrui191 · 发表于 2018-10-7 14:52

累计误差较大
