Kisssoft齿廓输入参数

[复制链接]
发表于 2018-7-4 10:47 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x

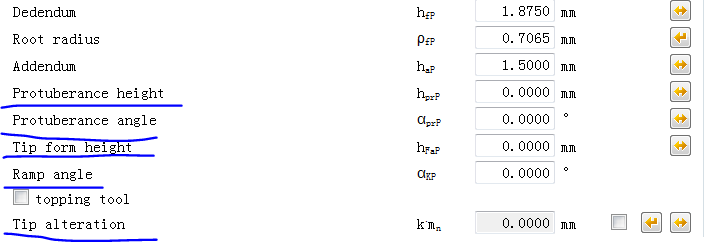

初学,请教大神们这几个参数指的是什么?
发表于 2018-7-18 21:59 | 显示全部楼层

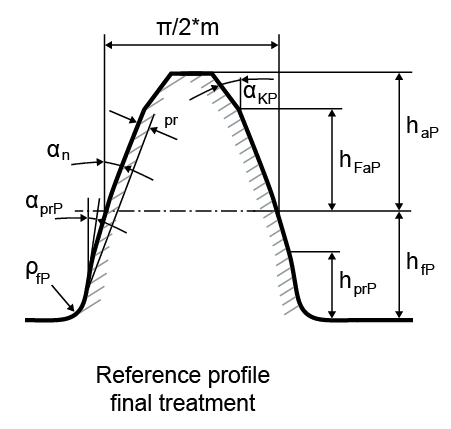

这个图应该是滚齿后的图:
第一个是留磨量
第二个应该是如图它对应的一个角度,但是不知道有什么实际意义
第三个也没研究过,应该是滚刀滚成型的齿顶高高度,也是不是有什么实际意义
第四个不清楚
最后一个是齿顶高降低系数,目的是让一对变位齿轮的顶隙达到标准要求。

第一个和最后一个比较肯定,其余随便参考一下吧。也许以后能知道
 楼主| 发表于 2018-7-27 10:04 | 显示全部楼层
一地鸡毛09 发表于 2018-7-18 21:59
这个图应该是滚齿后的图:
第一个是留磨量
第二个应该是如图它对应的一个角度,但是不知道有什么实际意义 ...

感谢```~~
发表于 2018-7-30 08:36 | 显示全部楼层
二和四是与滚刀相关的参数,滚刀上面是多少就是多少。对计算应该没有大的影响吧
到底多少应该和自己公司滚刀参数有关,有的分别取10度和50度。
发表于 2018-8-5 22:36 | 显示全部楼层
谢谢,受教了!!爱你
发表于 2018-9-12 16:34 | 显示全部楼层

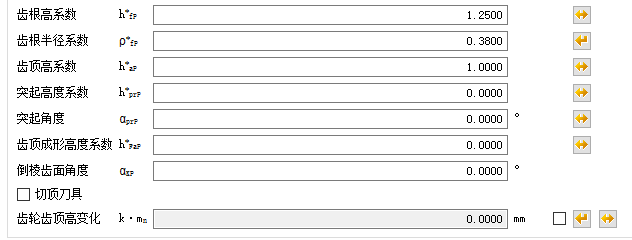

应该如图片所示。

发表于 2018-10-31 11:23 | 显示全部楼层
