谁见过这种锥齿轮？希望得到大师的指点

齿轮学徒IV · 发表于 2018-4-4 18:21

您需要登录才可以下载或查看，没有账号？注册

x

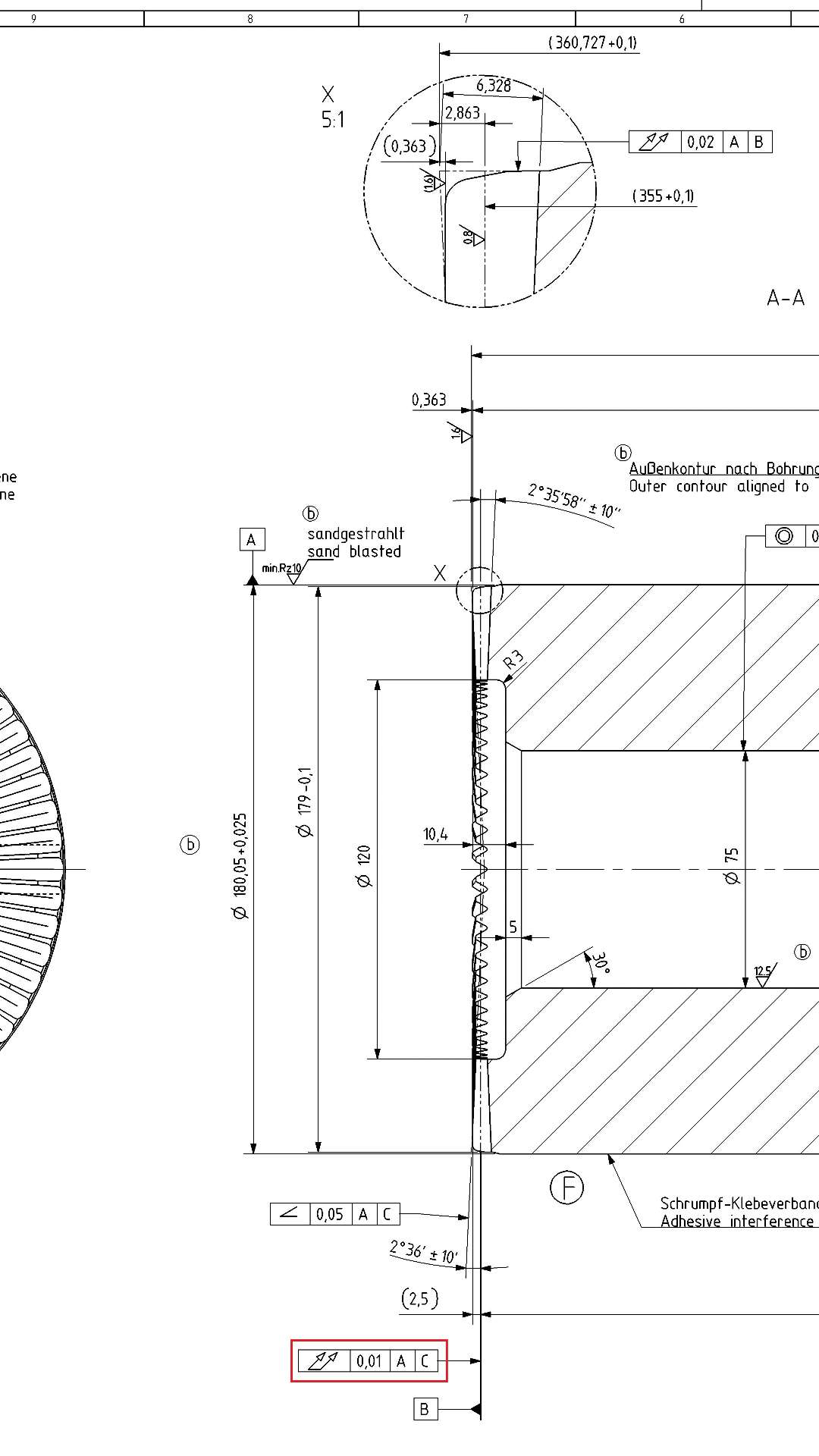

这种齿轮没有见过，有客户带来了这种齿轮不太了解，希望能得到大师的指点。

齿轮学徒IV · 发表于 2018-4-4 18:23

可图片放大看，希望能得到指点。

majunfan · 发表于 2018-4-6 15:06

这是一种端面小螺旋角的锥齿轮，可以用格里森机床来进行加工，难点在于机床的调整和刀具设计

submariner · 发表于 2018-4-7 15:48

本帖最后由 submariner 于 2018-4-7 15:55 编辑

传递转矩用，一般齿数为12的整数倍，齿形角多为40°或60°，优点是传递转矩大、拆装比较方便，自动定心、连接螺栓只受拉力不受剪力

yongxiangle1969 · 发表于 2018-4-8 07:34

端面结合齿，需要专用刀具和机床

csg · 发表于 2018-4-8 11:55

这是端面结合子，端面联轴器的一种，应用于航空发动机、燃机及高精度分度装置等领域。

xiaodi868 · 发表于 2018-10-3 14:59

看不清楚，图纸不是很清晰

tianrui191 · 发表于 2018-10-7 15:18

看不清楚，图纸不是很清晰，平面齿轮

孔阳 · 发表于 2018-10-8 15:28

端面齿，轨道交通齿轮箱联轴器有用

qide · 发表于 2018-10-8 15:31

端面齿，经常做的
