如图蜗杆斜齿轮副是否可行?求指教

[复制链接]
发表于 2018-3-5 10:48 来自手机 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x

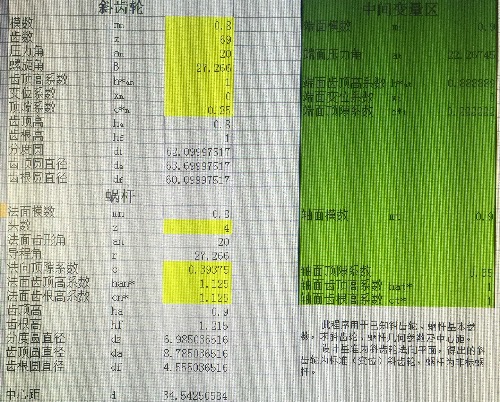

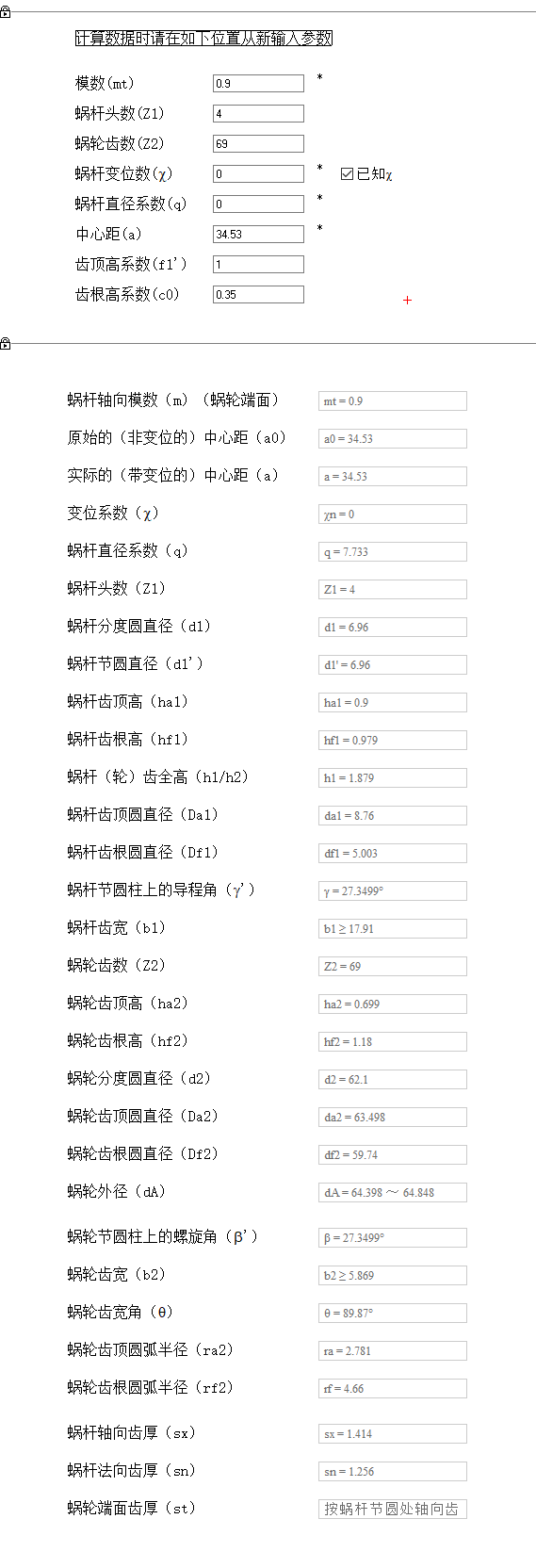

1、如图参数的蜗杆斜齿轮副是否可行?
2、蜗杆斜齿轮副是否存在如圆柱齿轮啮合中那样通过计算重合度与滑动率来判断传动质量的参数?
3、蜗杆斜齿轮副的效率如何计算?
4、金属硬面蜗杆与金属硬面斜齿轮的材料如何选择?
5、求一个计算渐开线蜗杆与斜齿轮的软件....
第一次设计蜗杆斜齿轮副,查到的资料太少,尤其是关于金属硬面蜗杆与金属硬面斜齿轮的资料特别少,望指教!谢谢!由于电脑不能联网,手机拍的渣照片,见谅!
 楼主| 发表于 2018-3-5 17:04 来自手机 | 显示全部楼层
ZI蜗杆:轴面模数0.9,头数4,导程角27.266度,轴面顶隙系数0.35,轴面齿顶高系数1,轴面齿根高系数1,法面齿形角20度。斜齿轮:法面模数0.8,齿数69,压力角20,螺旋角27.266度,顶隙系数0.35,齿顶高系数1,齿根高系数1,变位0。中心距34.53。
 楼主| 发表于 2018-3-5 17:04 来自手机 | 显示全部楼层
ZI蜗杆:轴面模数0.9,头数4,导程角27.266度,轴面顶隙系数0.35,轴面齿顶高系数1,轴面齿根高系数1,法面齿形角20度。斜齿轮:法面模数0.8,齿数69,压力角20,螺旋角27.266度,顶隙系数0.35,齿顶高系数1,齿根高系数1,变位0。中心距34.53。
发表于 2018-3-5 20:17 | 显示全部楼层
发表于 2018-3-5 20:21 | 显示全部楼层

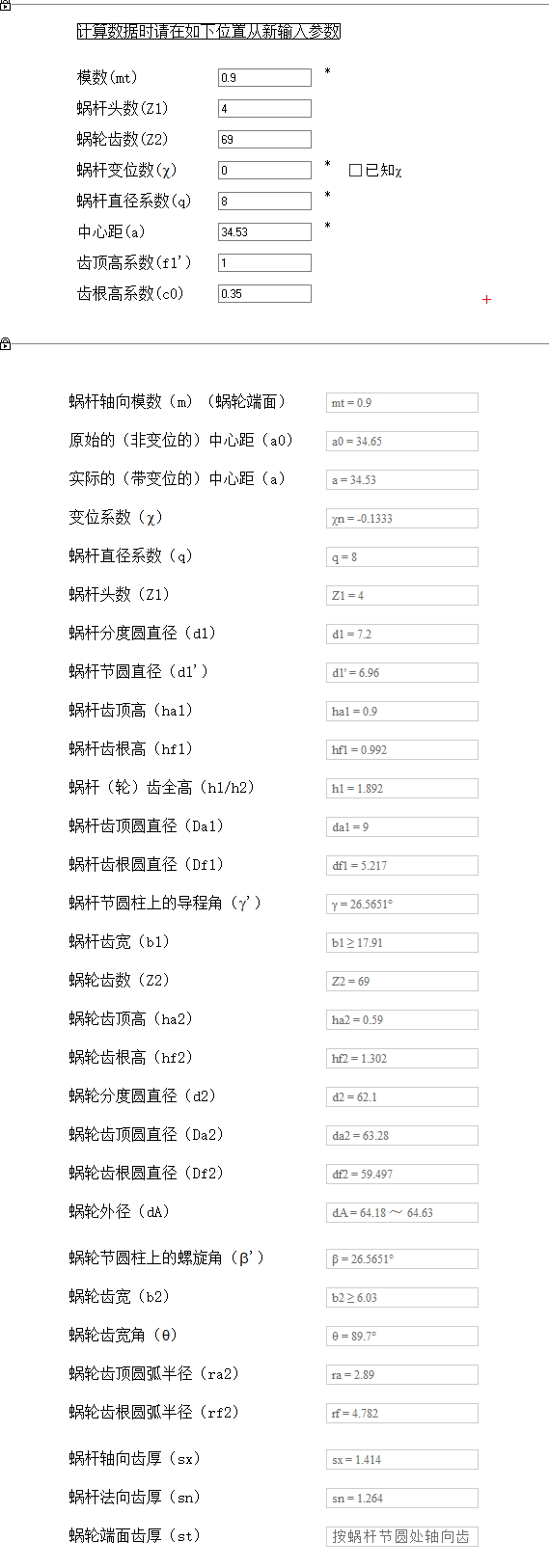

q=8的情况
 楼主| 发表于 2018-3-5 22:34 | 显示全部楼层

是蜗杆和斜齿轮啊。。
发表于 2018-3-9 19:55 | 显示全部楼层
没问题,可以用的,
发表于 2018-12-17 22:41 | 显示全部楼层
查一下VDI2736这个标准,里面有你需要的内容。
发表于 2018-12-25 19:55 | 显示全部楼层
同问:
蜗杆斜齿轮副是否存在如圆柱齿轮啮合中那样通过计算重合度与滑动率来判断传动质量的参数?
