请问各位大神，啮合线两端为什么出现折线

417764133 · 发表于 2018-2-7 16:46

您需要登录才可以下载或查看，没有账号？注册

x

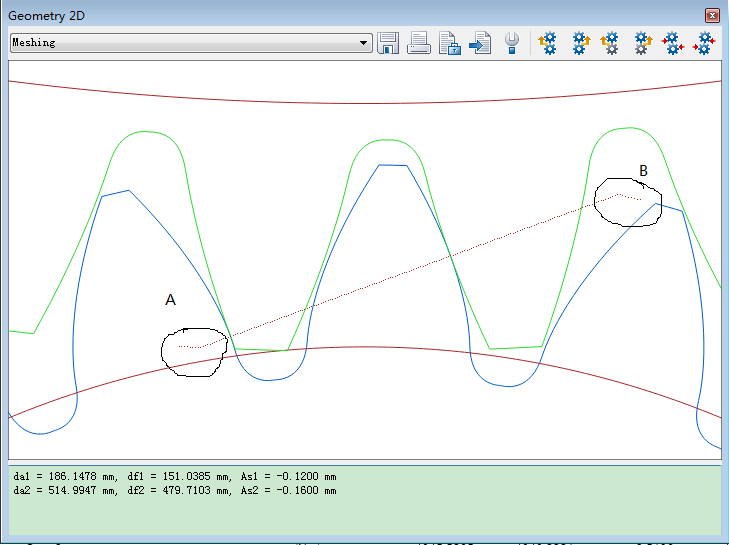

用kisssoft做齿轮接触分析的时候，啮合线两端为什么出现折线？如图上A、B两处所示。调节齿轮什么参数可以除去折线？谢谢！

yongxiangle1969 · 发表于 2018-2-7 22:05

把齿轮原始数据提供一下

81291961 · 发表于 2018-2-9 18:55

没有遇到过

jhoste · 发表于 2018-2-27 15:02

A、B两处夹角有干涩

mrmrw · 发表于 2018-2-28 10:48

将数据截图发上来，大家看一下数据是否存在啮合干涉。

417764133 · 发表于 2018-3-7 16:44

谢谢大家。原因找到了，在啮入啮出处确实存在干涉，修形后，折线就没有了。谢谢！

iwqwqt · 发表于 2018-3-13 10:36

no
Tip Relief
