请教:两齿轮模数有误差能咬合吗?

[复制链接]
发表于 2017-12-15 16:17 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
原来齿轮用游标卡尺手工测量齿顶圆直径25,齿数40,计算模数0.595【模数=齿顶圆直径/(齿数+2)】,如果想要转速减慢一点点,在齿顶圆直径不变的情况下增加一齿(41齿),这样计算模数为0.581,两个齿轮模数有一点误差这样能咬合吗?恳请老师指教!谢谢!

 楼主| 发表于 2017-12-15 16:34 | 显示全部楼层
恳请老师指教!谢谢!
发表于 2017-12-15 20:06 | 显示全部楼层
好像是Mn*COS(A)相等就行了
发表于 2017-12-15 22:41 | 显示全部楼层
齿轮啮合的基本条件之一为:两齿轮的法向基节相等=3.1415926*Mn*cos(afn)
 楼主| 发表于 2017-12-15 22:55 | 显示全部楼层
yongxiangle1969 发表于 2017-12-15 22:41
齿轮啮合的基本条件之一为:两齿轮的法向基节相等=3.1415926*Mn*cos(afn)

感谢网友的关注指点!
 楼主| 发表于 2017-12-15 22:56 | 显示全部楼层
freefreemen 发表于 2017-12-15 20:06
好像是Mn*COS(A)相等就行了

感谢版主的关注和指点!
发表于 2017-12-15 23:12 | 显示全部楼层
没有那么麻烦, 变位一下就 OK !
发表于 2017-12-16 12:05 | 显示全部楼层

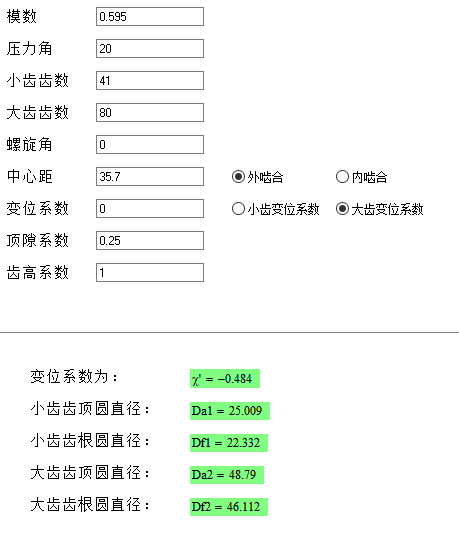

算了一个
发表于 2017-12-18 10:56 | 显示全部楼层
你这问题看不太懂。不过我感觉照你给的条件,是不可能啮合的
发表于 2018-1-17 17:32 | 显示全部楼层
yongxiangle1969 发表于 2017-12-15 22:41
齿轮啮合的基本条件之一为:两齿轮的法向基节相等=3.1415926*Mn*cos(afn)

对的,也是滚刀能否通用原则
