第一次设计蜗轮蜗杆有个问题请教一下

FFMen · 发表于 2017-12-12 20:11

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 FFMen 于 2017-12-12 20:11 编辑

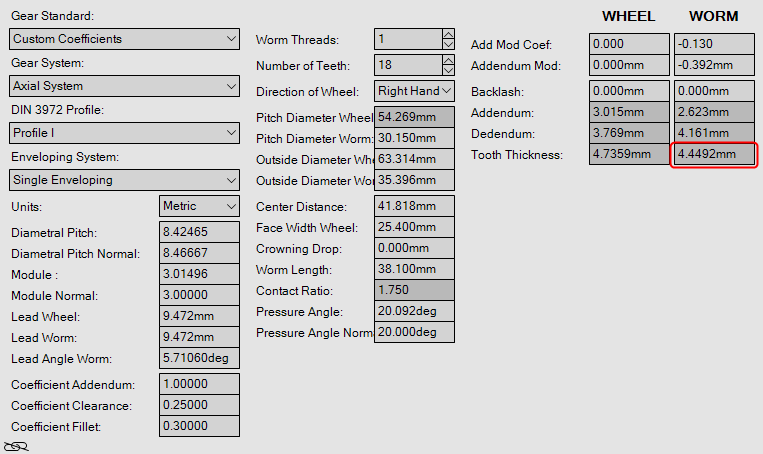

第一次设计蜗轮蜗杆有个问题请教一下
下面的那个对？

myT9981 · 发表于 2017-12-13 09:53

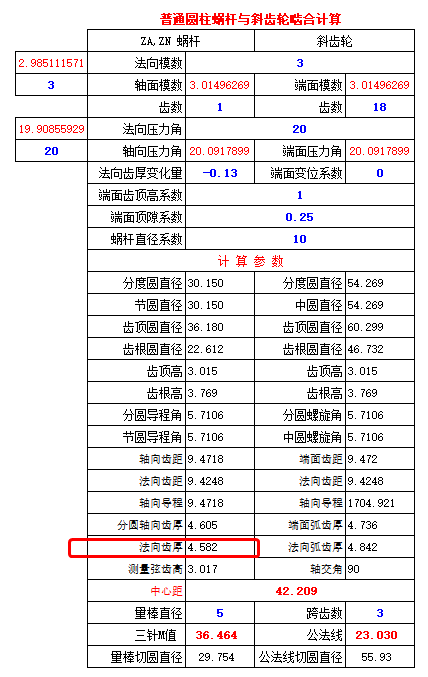

哈哈，上面的计算式还是我弄的呢。
楼主好像把变位系数与齿厚变化量看着一样了。
法向变位系数-0.13时则法向齿厚变化量就是-0.2839. 其关系式：ΔS=2MnXntan(an)

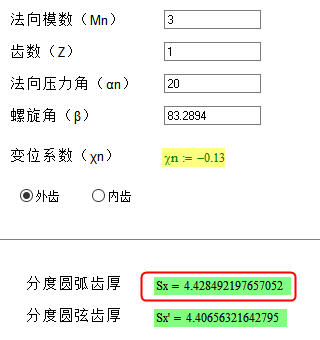

把-0.2839代入上式计算时其法向齿厚是：4.4285.与你下式计算的分圆弧齿厚是4.4285是一样的，这其实是应理解为分圆法向弧齿厚。上面的法向齿厚其实也可以理解为法向分圆弧齿厚的。只是渐开线齿形与非渐开线的差异而已。

FFMen · 发表于 2017-12-13 19:57

非常感谢
