GB/T 33923-2017 联合输入的差动行星设计

[复制链接]
发表于 2017-12-3 12:54 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
本帖最后由 niuershiye 于 2017-12-3 13:43 编辑

GB/T33923-2017

GB/T33923-2017


MAAG PV型

MAAG PV型

------------------------

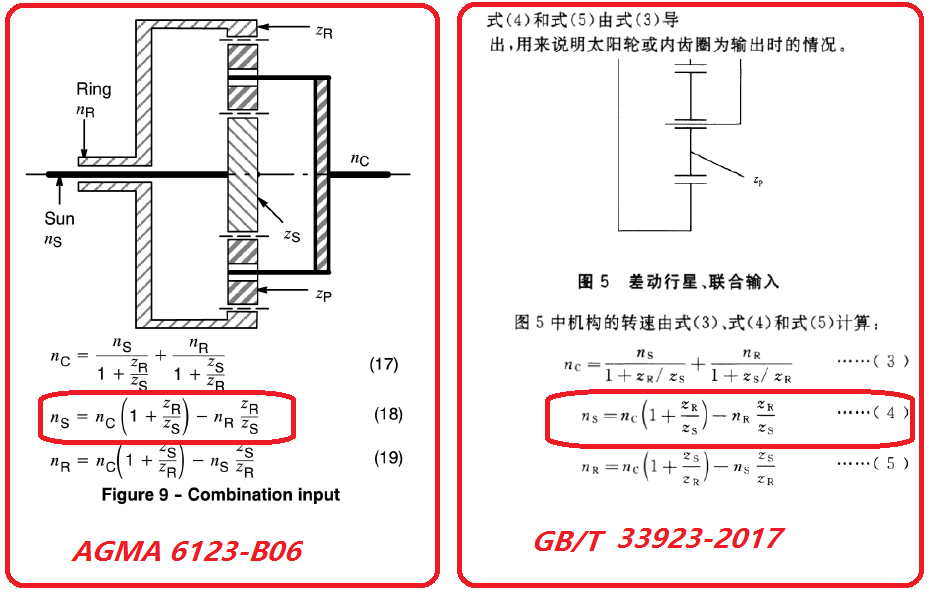

1》GB/T 33923-2017 标准 参照 AGMA 6123-B06
明确了联合输入的转速的计算公式 。

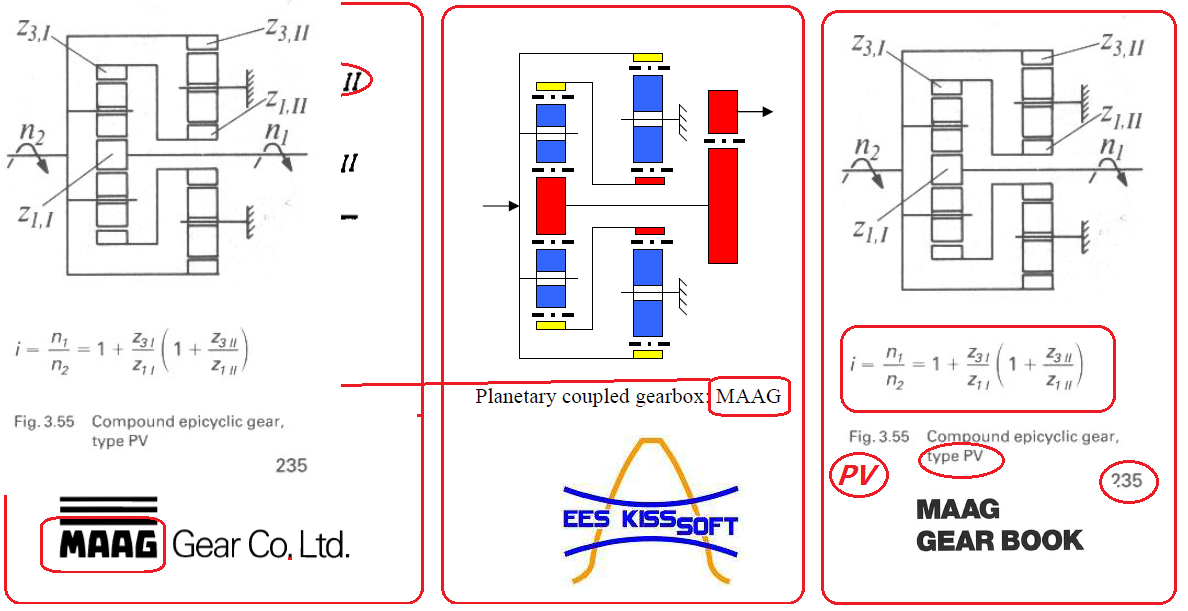

2》参照 MAAG GEAR BOOK 和 MAAG 快艇行星设计,MAAG ns 输出的叫做 PV 型。
            MAAG  明确 PV 数比 适合于 8---80
3》KISSSOFT 有针对 PV 的简图
这类设计比较少见, 拿出来大家看看。

这个帖子 ,是看了五本资料总结的



 楼主| 发表于 2017-12-4 17:18 | 显示全部楼层
本帖最后由 niuershiye 于 2017-12-4 17:25 编辑

按照 行星架和内齿组合输入,太阳轮输出 按MAAG PV
 楼主| 发表于 2017-12-4 18:29 | 显示全部楼层
本帖最后由 niuershiye 于 2017-12-5 13:59 编辑

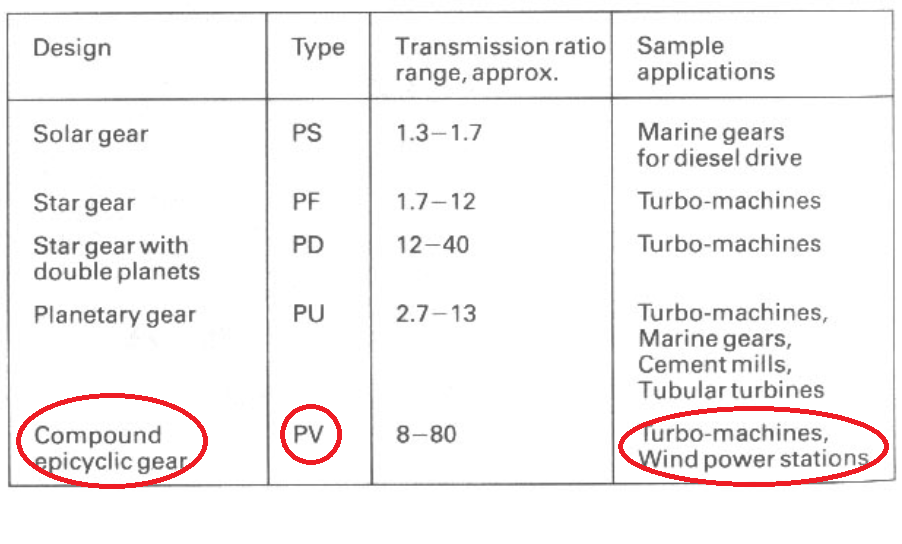

按照 MAAG GEAR BOOK  PV 用于风力发电的增速 !
仔细研究一下,风力发电的电线杆类型的需求很大 ,
MAAG-PV 双驱动行星-DDD.png

MAAG-PV 双驱动行星-BBB.png

 楼主| 发表于 2017-12-5 14:00 | 显示全部楼层

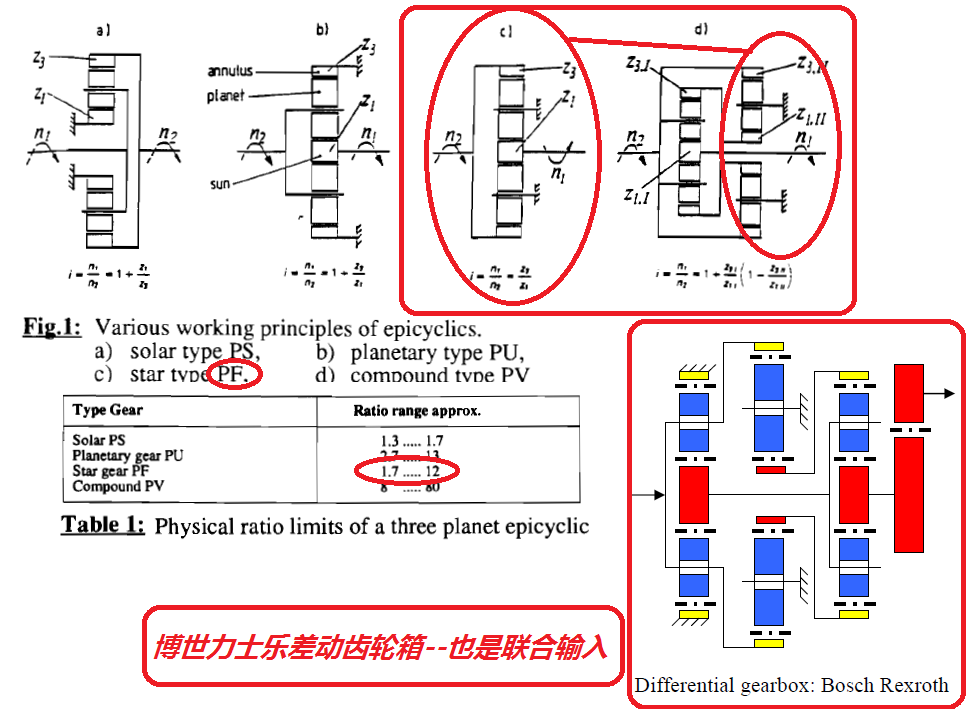

博世力士乐差动行星减速箱 。

MAAG-PV 双驱动行星-CCC.png
发表于 2017-12-6 08:01 | 显示全部楼层
牛爷,学习了,这么好的帖子顶起来
发表于 2018-10-7 06:46 | 显示全部楼层
风电增速箱设计,博世力士乐的专利产品,不过博世力士乐的风电业务现已经被ZF收购。
发表于 2018-10-14 22:07 | 显示全部楼层
牛爷威武,研究得很深入啊。向您学习!
发表于 2018-10-19 20:06 | 显示全部楼层
牛爷可否分享一下MAAG book资料,让我们也拜读一番,谢谢!
发表于 2018-11-18 15:54 | 显示全部楼层
学习了,这么好的帖子顶起来
发表于 2018-11-18 22:05 来自手机 | 显示全部楼层
我有MAAG的CPV机型的装配图,差动行星+悬臂销和柔性齿圈,20年前的设计今天看来仍然是很先进!
