塑胶齿轮检测报告，能分析注塑模具哪里有问题吗

lhx77

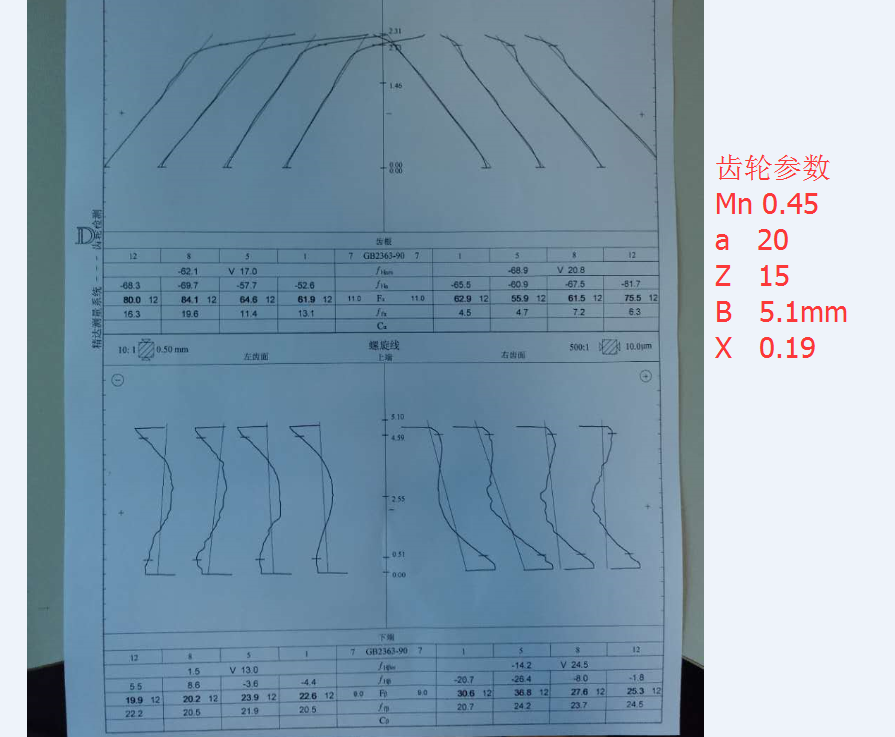

左旋的齿轮，参数附图片，请教各位老师！

左旋齿轮

lhx77

齿向内凹是收缩问题，我想知道模具应该怎样改善

hxhzzg1

螺旋角偏大一度，所以要将螺旋角减小一度

lhx77

hxhzzg1 发表于 2017-10-11 13:47
螺旋角偏大一度，所以要将螺旋角减小一度

角度是对的

江旭东2016

螺旋角是对的，没有问题，齿廓齿形也没有问题，齿厚方向中间收腰凹陷，两端尺寸偏大向外凸出；改善方法：1成型时将模压调高，同时提高模具温度；2目前材料可能不合适，换种材料试试，是否为尼龙或尼龙+玻纤料？目前是何种材料 3模具运水不合理（目前运水怎么走？） 4可适当加大进胶口，目前是否为1.0或以下，可加到1.2以上，，，这是注塑时常见的问题，遇到这种情况请不要着急，逐项分析，应该很快可以可以解决，如果实在最后解决不了，只能用到其它代价高一点的招术了，，，。

niuershiye

http://www.gearbbs.net/forum.php ... =%C2%DB%CE%C4%BC%AF
【分享】【更新】2012年塑料齿轮的工作论文集

其中有一篇 二次压缩的可以参考一下 ！

freefreemen

如果是直齿的话，压力角做成了25°

lhx77

freefreemen 发表于 2017-10-28 10:42
如果是直齿的话，压力角做成了25°

左旋15度的，对压力角是偏大（修模两次还没修正确）

lhx77

江旭东2016 发表于 2017-10-27 13:51
螺旋角是对的，没有问题，齿廓齿形也没有问题，齿厚方向中间收腰凹陷，两端尺寸偏大向外凸出；改善方法：1 ...

齿形是不对的， 压力角偏大。材料是pom的。谢谢你的回复，我接下来朝这几个问题尝试一下

yongxiangle1969

从图形看，左右齿面是对称的，应属于系统误差。查模具齿形是否正确。其次查材料和浇注参数等工艺细节。
