关于20crmoh渗碳淬火后电子束焊接

liuwu4520 · 发表于 2017-9-8 08:56

您需要登录才可以下载或查看，没有账号？注册

x

公司遇到一批齿轮，需要在渗碳淬火后进行焊接，渗层深0.4-0.7mm,之前没做过然后焊接，请问各位专家，我需要注意些什么？或者需要考虑到什么？（有没有哪位帮我模拟下0.7mm处和1mm处的C含量）

飞跃齿轮 · 发表于 2018-10-22 19:21

渗层去碳。

zengxiaodong · 发表于 2021-11-11 18:11

zengxiaodong · 发表于 2021-11-11 18:12

齿轮生产中的电子束焊接技术.pdf (972.7 KB, 下载次数: 9)

zengxiaodong · 发表于 2021-11-30 10:29

20CrMnTi电子束焊接

要求端面平齐，且端面车去2mm，以便去除渗碳层。但是过盈配合面的孔轴部位没有去除渗碳层，结果焊接以后出现显微裂纹。

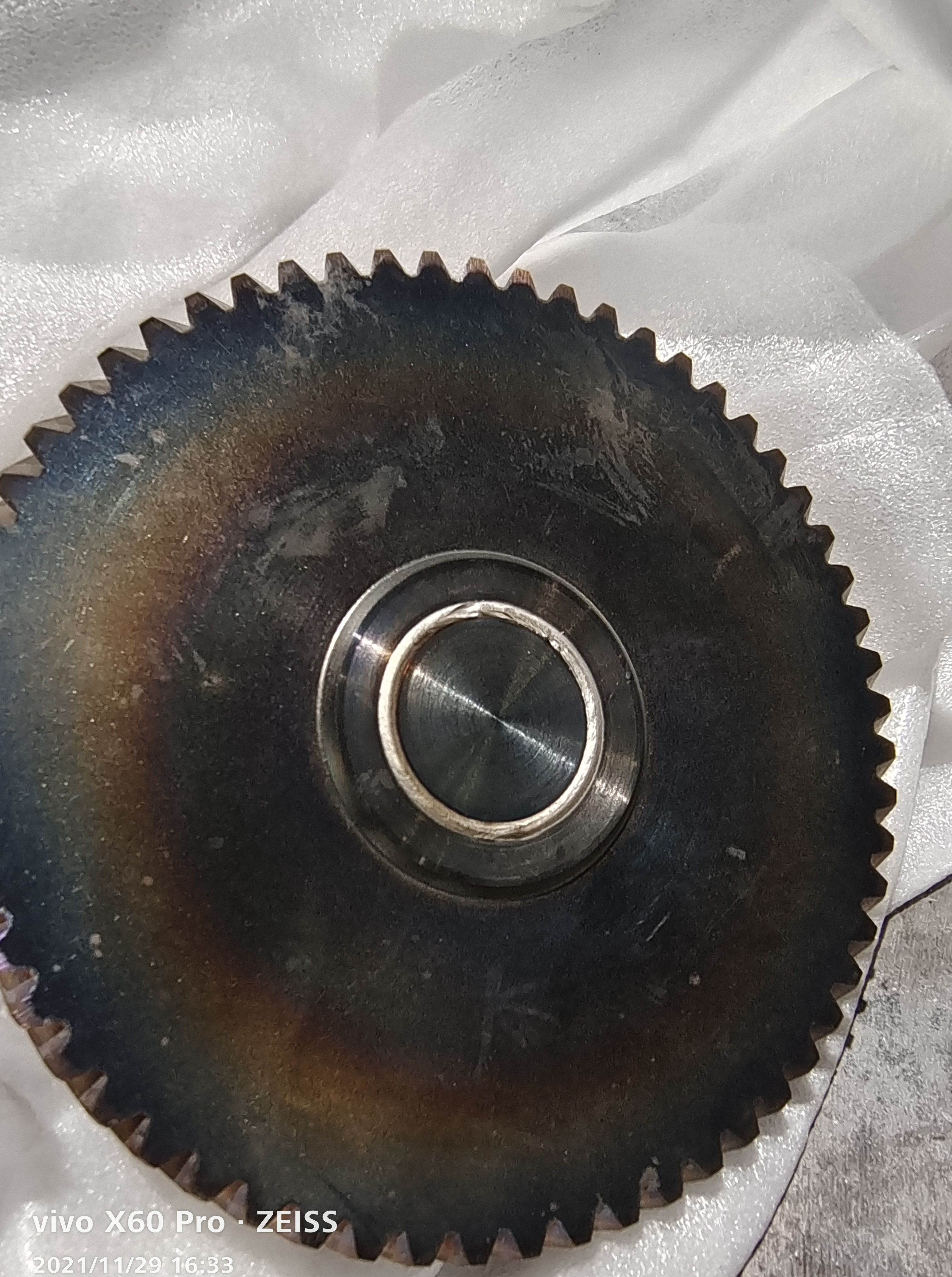

照片上是实物状态，肉眼是看不见裂纹的。

感觉电子束焊接的热影响区还是很大的，焊缝过盈配合直径30mm，齿轮端面120mm范围都变颜色了。

huss2009 · 发表于 2023-12-12 10:48

焊缝位置防渗，表面对齐

hsxt12345 · 发表于 2023-12-12 17:22

车碳层，清洗，加热压装，电子焊，120°保温24小时，自然冷却12小时，探伤
