求助---皮带设计中的疑问

[复制链接]
发表于 2017-7-26 23:29 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
最近遇到一个怪现象:1.皮带轮与轴通过螺纹连接,小轮输入,大轮输出;
2.正常情况下,在运行过程中,100个机器有95个左右,大皮带轮都是越来越紧;(小轮反螺纹,大轮正螺纹)
                                                 但是总是有5个左右,大皮带轮跑一会就出来了,见附图。

有几点比较疑惑,请专家帮忙指导下:
1.对于大皮带轮系统,后面的输出的部分应该慢于输入的大皮带轮,能量传递总有损耗的,所以正常运行过程中,大皮带的转速应该要快于或等于后面的输出部分转速,而此5件样机大皮带轮跑出来怎么解释能量关系????
2. 大皮带轮为什么会跑出来,轴向应该受到力才能导致它跑出来,并且受到的力还需克服螺纹本身的扭力才能导致它跑出?
3. 同一幅模具做出的皮带,为什么有的使皮带跑出,有的不会使皮带跑出?

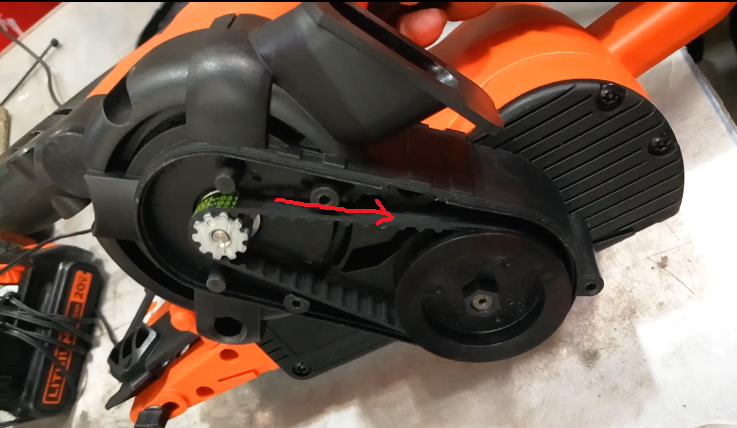

正常装配后

正常装配后

运行过程中

运行过程中
 楼主| 发表于 2017-7-26 23:32 | 显示全部楼层
急停状态下,大带轮若跑出,也可以理解,后面输出的转动惯量大,带轮的转动惯量下,但是运行状态下,大皮带轮都跑出,这个让人就费解了???
