分享一个自己做的齿轮计算软件

5izero · 发表于 2017-3-1 08:44

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 5izero 于 2017-3-2 15:11 编辑

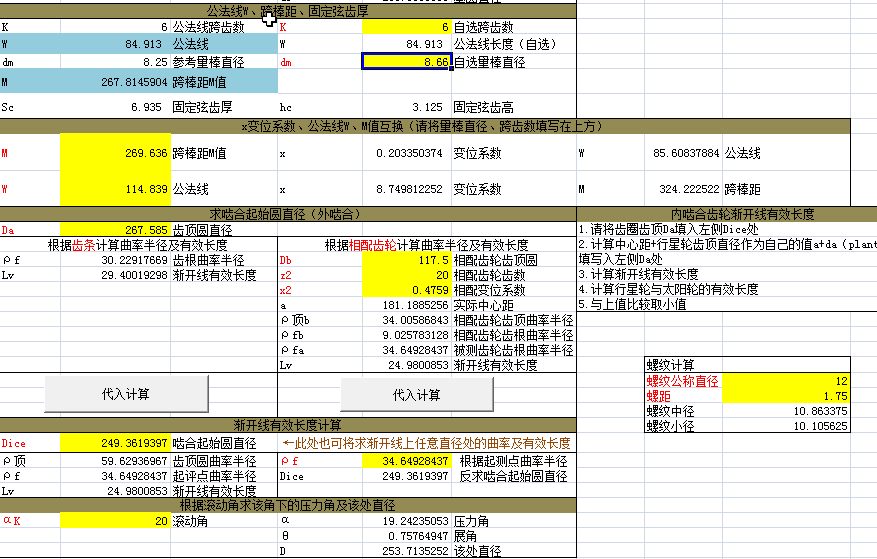

该软件具有以下功能:
1.GB精度查询
2.渐开线长度计算及反算啮合起始圆直径
3.已知滚动角求该处直径
4.求齿顶圆齿根圆直径
5.计算公法线W，跨棒距M，齿厚
6.变位系数、公法线、跨棒距互换功能
7.计算齿条或相配齿轮计算有效长度

欢迎各位指正!

1.5版本更新，界面改良，整合内齿外齿计算。

补充内容 (2017-3-4 23:13):
楼下的修复了固定弦齿高的计算错误

补充内容 (2017-3-15 21:18):
1.6版本修复变位系数固定为0.3及渐开线起始圆空格自由输入不计算的问题

5izero · 发表于 2017-10-17 09:17

附加上最新版本：
1.7版本，1.添加自动保存功能
               2.添加按钮控件，在换算公法线、跨棒距、变位系数时不用反复输入。同时渐开线有效长度、起评点处曲率半径、起评点处直径换算也同样有此                   功能
               3.程序算法更新：公法线、跨棒距、变位系数换算更精确
               4.附件内添加使用说明书。

xjh1986818 · 发表于 2017-3-1 22:45

用EXCEL做的，还可以，界面有点乱！

liuguangro73031 · 发表于 2017-3-2 07:44

用EXCEL做的，比我做的强大，谢谢

5izero · 发表于 2017-3-2 17:27

xjh1986818 发表于 2017-3-1 22:45
用EXCEL做的，还可以，界面有点乱！

重新写了个界面。

周四状 · 发表于 2017-3-3 09:14

谢谢

minzi · 发表于 2017-3-3 11:02

感谢分享！

5izero · 发表于 2017-3-3 11:16

本帖最后由 5izero 于 2017-3-4 23:11 编辑

发现一个小小错误，已经修正了（固定弦齿高错误）

5izero · 发表于 2017-3-6 13:53

修复变位系数的问题

cz2980 · 发表于 2017-3-15 16:10

用EXCEL做的，做的很强大

5izero · 发表于 2017-3-15 21:22

1.6版本。由于新写界面。1.修复变位系数值固定计算为0.3的错误2.修复渐开线起始圆自由输入后不变化的情况。
请各位见谅。
