求各位如何设计一个夹具用车床加工直径

wuchongjie_008@ · 发表于 2017-1-7 17:49

您需要登录才可以下载或查看，没有账号？注册

x

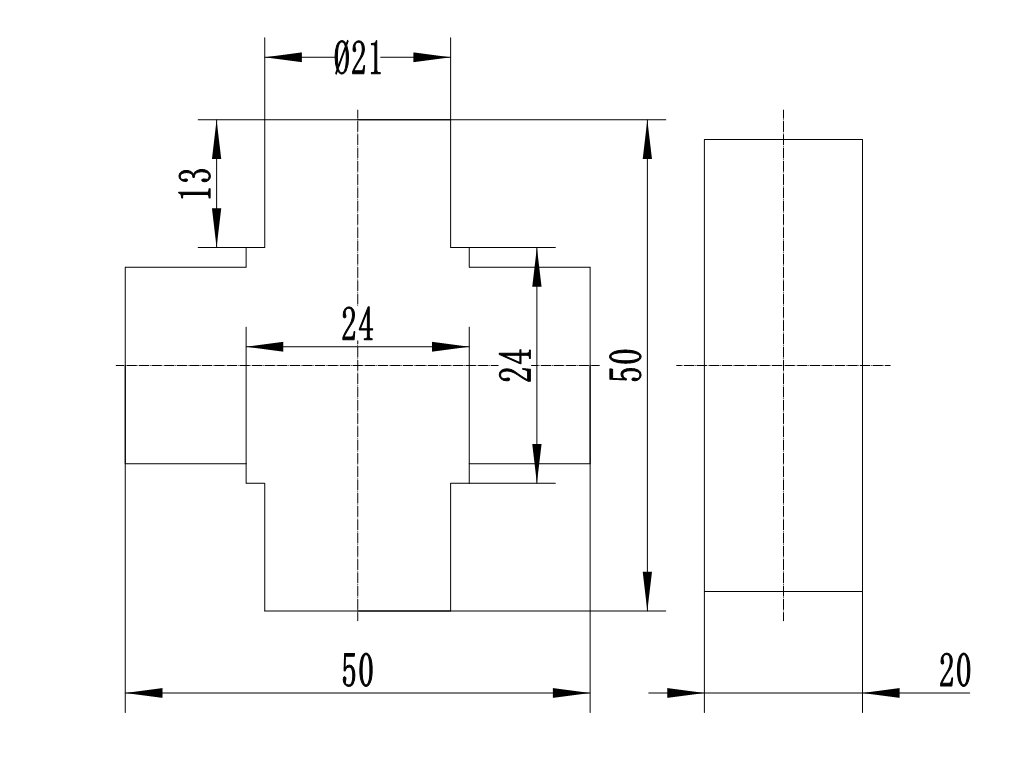

我现在用水切割按照图纸尺寸加工好，求各位如何设计一个夹具用车床加工直径21的尺寸，加工后的尺寸是18.8

wjl999 · 发表于 2017-1-8 22:15

提示: 该帖被管理员或版主屏蔽

1240936128 · 发表于 2017-3-18 09:04

只有上面那个头是圆的吗？四爪卡盘打表夹正

ccsxc · 发表于 2018-10-15 00:29

四爪卡盘，或者加工中心差补圆。

yongxiangle1969 · 发表于 2018-10-15 08:07

请给出毛坯φ21尺寸与20和50之间的精度，以及加工后的φ18.8尺寸与20和50之间的位置度要求等，还有是单件还是批量加工？

HBTIANZE · 发表于 2018-10-15 08:12

数量不大的话用四爪夹紧的方式加工也可行。

freefreemen · 发表于 2018-10-15 20:09

偏移一下就可以了

changjunju12680 · 发表于 2020-1-14 13:29

说实话这个图真的是看不懂

liudeqing · 发表于 2020-2-13 10:36

这个工件主要是定位问题，车削的方式靠考虑装夹，若是在立加上装夹，使用套镗刀加工的话，效率精度成本都没有问题

luochangqin · 发表于 2020-2-13 15:04

应该上、下都是Φ21。这个工件在普车上最简单的加工方法：在铣床上用分度盘将2—Φ21端面打中心孔，然后用鸡心架夹持工件，两顶针，调头三次以上，就能保证同轴度。
