【求助】椭圆齿轮啮合过程中顶隙变化问题

[复制链接]
发表于 2016-12-10 15:31 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
最近设计了一对椭圆齿轮,运转都很顺畅,但是在短轴与长轴啮合处和其他位置处的顶隙、侧隙不同,请各位指教,问题出在哪里了?
我是用kisssoft做的。

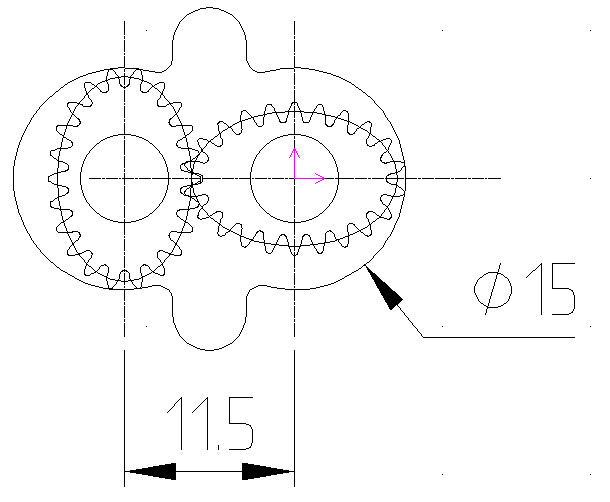

椭圆齿轮条件

椭圆齿轮条件

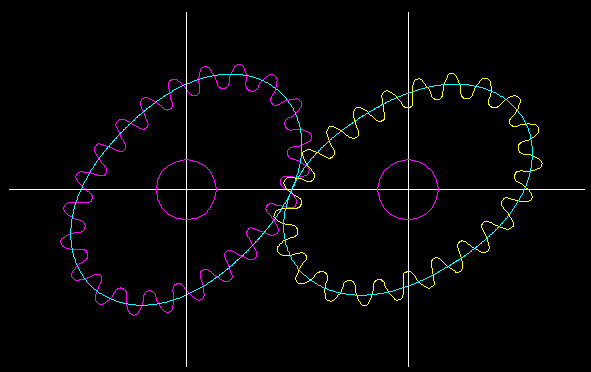

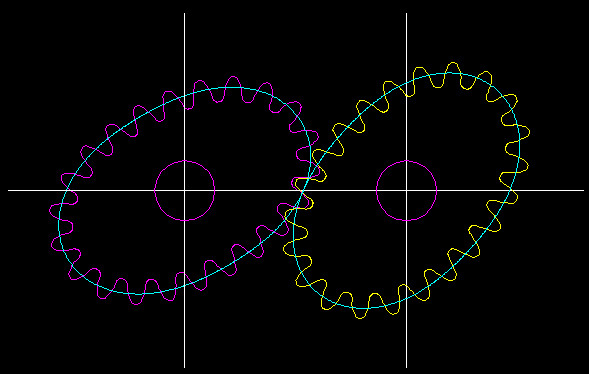

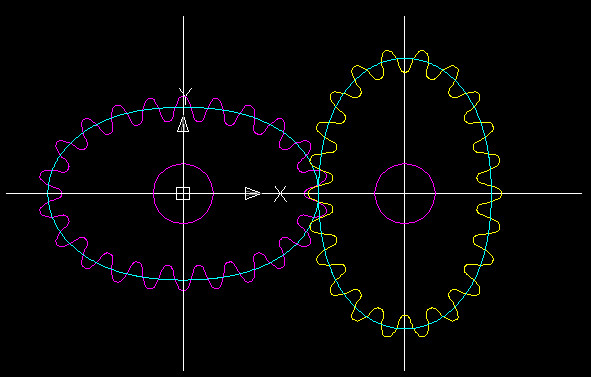

椭圆齿轮啮合过程

椭圆齿轮啮合过程
发表于 2016-12-10 19:48 | 显示全部楼层
2阶椭圆节曲线画得不准呗
 楼主| 发表于 2016-12-12 09:29 | 显示全部楼层
freefreemen 发表于 2016-12-10 19:48
2阶椭圆节曲线画得不准呗

freefreemen版主,从我给的条件看,椭节圆是不是一个长轴为7,短轴为4.5的椭圆?这样定义一个椭圆就充分了吧?请指教。

ps:是一阶椭圆吧?
发表于 2016-12-12 09:56 | 显示全部楼层
zgyan 发表于 2016-12-12 09:29
freefreemen版主,从我给的条件看,椭节圆是不是一个长轴为7,短轴为4.5的椭圆?这样定义一个椭圆就充分 ...

首先声明一点:你的是流量计上用的吧   那就是两阶非圆齿轮 还有流量计上的非圆齿轮节曲线 不是你这种标准公式的 椭圆齿轮   至于你的齿廓对不对 更不需要去谈了
发表于 2016-12-12 20:24 | 显示全部楼层

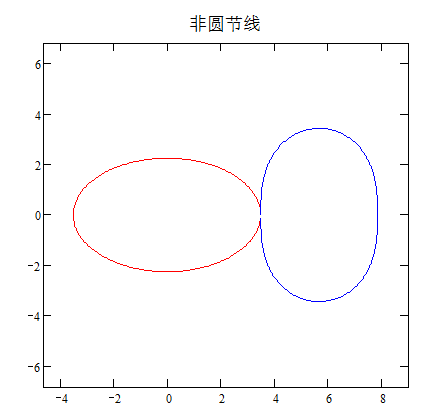

两个曲线不一样的
发表于 2016-12-13 11:12 | 显示全部楼层
行家伸伸手,便知有没有。
发表于 2016-12-13 20:51 | 显示全部楼层
应该是齿轮设计有瑕疵
 楼主| 发表于 2016-12-14 16:15 | 显示全部楼层
hyfjy 发表于 2016-12-13 11:12
行家伸伸手,便知有没有。

费老师,请出手,指导指导!
 楼主| 发表于 2016-12-14 16:18 | 显示全部楼层

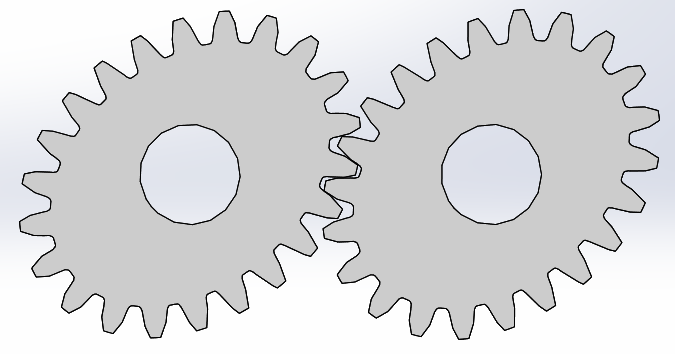

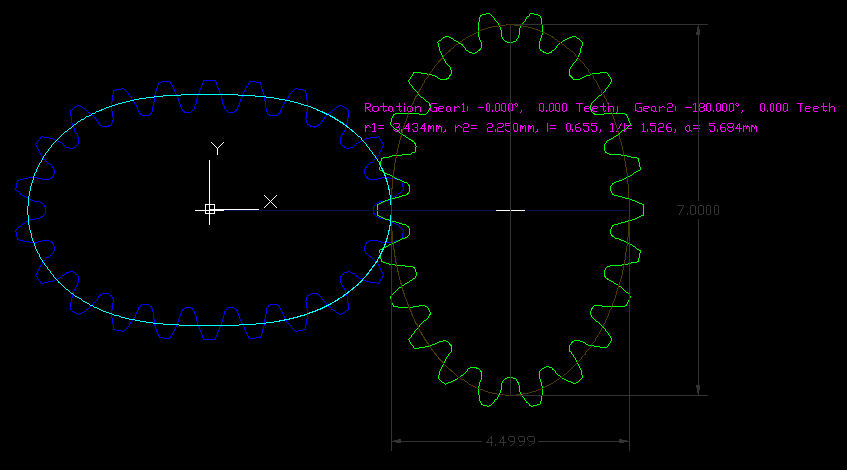

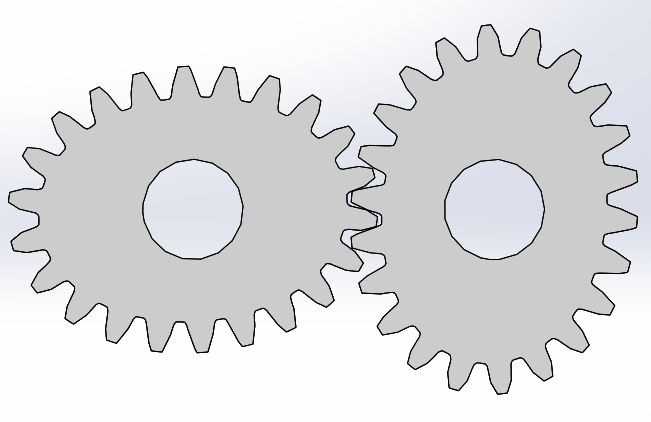

经过楼上几位高手的指导,做出来了。
但有些数据是拼凑的,比如偏心率。
请哪位老师出一个详细的计算过程?
谢谢。
发表于 2016-12-17 19:38 | 显示全部楼层
一阶椭圆
