国外图纸这3个地方看不懂！江湖救急！

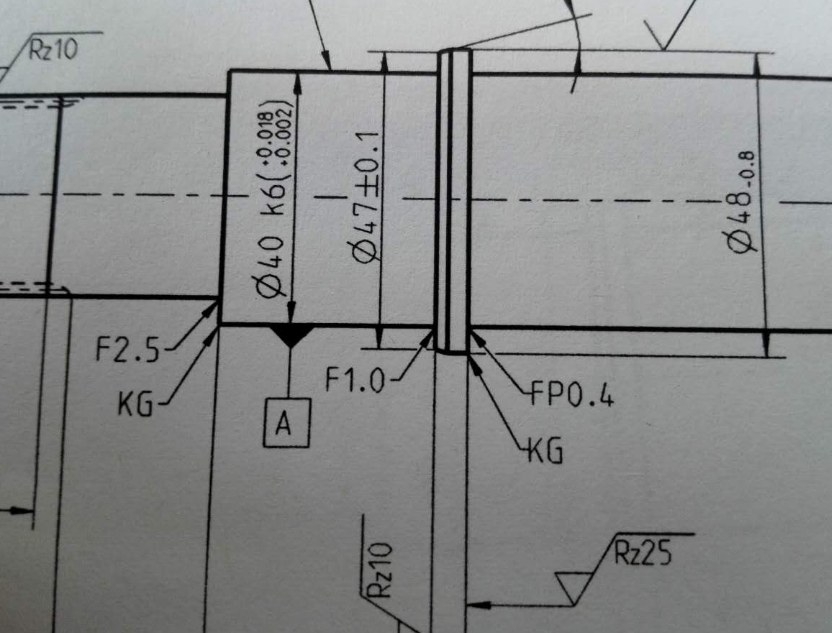

今天拿到一张国外如图：这F2.5，KG以及这FP0.4各代表什么意思啊！
求高手指点！
这是齿轴图纸上面的标注，图纸不好公开，这表示抱歉！

linsir102 · 发表于 2016-12-5 14:29

自己顶一下，F是不是圆角？ FP0.4呢？ KG呢？我百度了下，查不到

wxg569170942 · 发表于 2016-12-5 14:42

KG应该是倒钝，F和FP应该为砂轮越程槽的不同形式。

交流qq569170942

snw123 · 发表于 2016-12-6 00:43

那个F和FP是德国的标准，具体号记不得了，但肯定是DIN标准，可以往这方面查询

linsir102 · 发表于 2016-12-6 18:45

snw123 发表于 2016-12-6 00:43
那个F和FP是德国的标准，具体号记不得了，但肯定是DIN标准，可以往这方面查询

恩，是德标 DIN，我也正在找资料，谢谢兄弟！

mayawang · 发表于 2016-12-7 10:46

F应该是DIN 509的退刀槽。
见下图
Image 4.png

minzi · 发表于 2016-12-8 12:48

FP0.4指的是圆角允许在0.4毫米。

linsir102 · 发表于 2016-12-8 14:59

minzi 发表于 2016-12-8 12:48
FP0.4指的是圆角允许在0.4毫米。

先谢谢了，然后F1.0，和KG呢？他们俩代表什么意思?知道么？请指教！

linsir102 · 发表于 2016-12-16 11:34

mayawang 发表于 2016-12-7 10:46
F应该是DIN 509的退刀槽。
见下图

多谢兄弟回复，这里我也有朋友告知一些东西：kanten gratfrei “KG”
大家一起学习下，这是德语的！

sljcx03 · 发表于 2016-12-25 10:10

涨知识，学习一下
