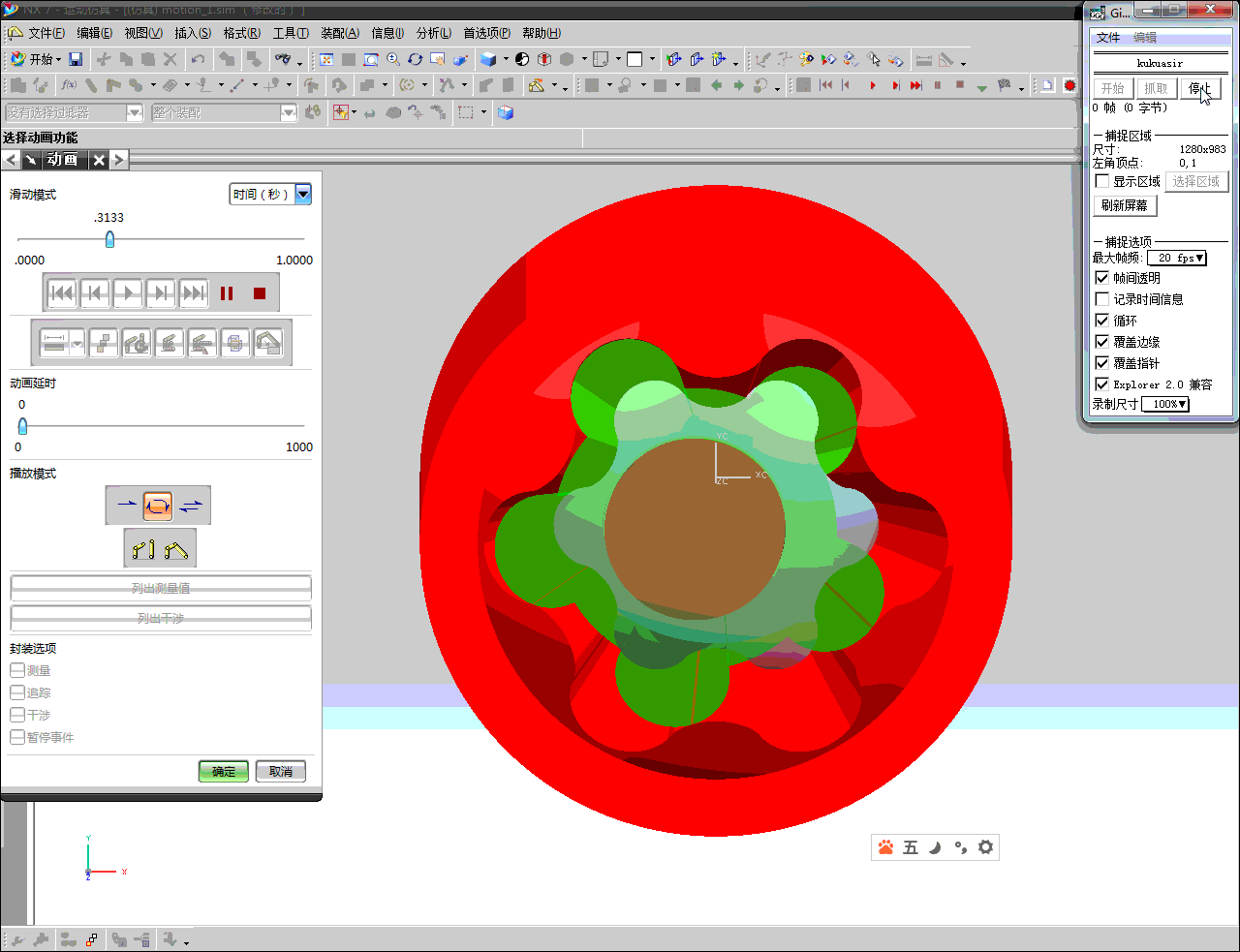

一种可以做泵的章动齿轮组

发表于 2016-10-21 07:41 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x




回复

楼主| 发表于 2016-10-21 08:00 | 显示全部楼层

共轭曲面类似摆线针轮的曲面，可靠地封住油或者其他介质，进行压缩传运。



为表明可靠的密闭性，建模为微过盈，在实际使用设计时，可以设计成等间隙，以保证可靠的密封性。

回复

发表于 2016-10-21 09:44 | 显示全部楼层

高！！！！！！！！

回复

楼主| 发表于 2016-10-25 10:15 | 显示全部楼层

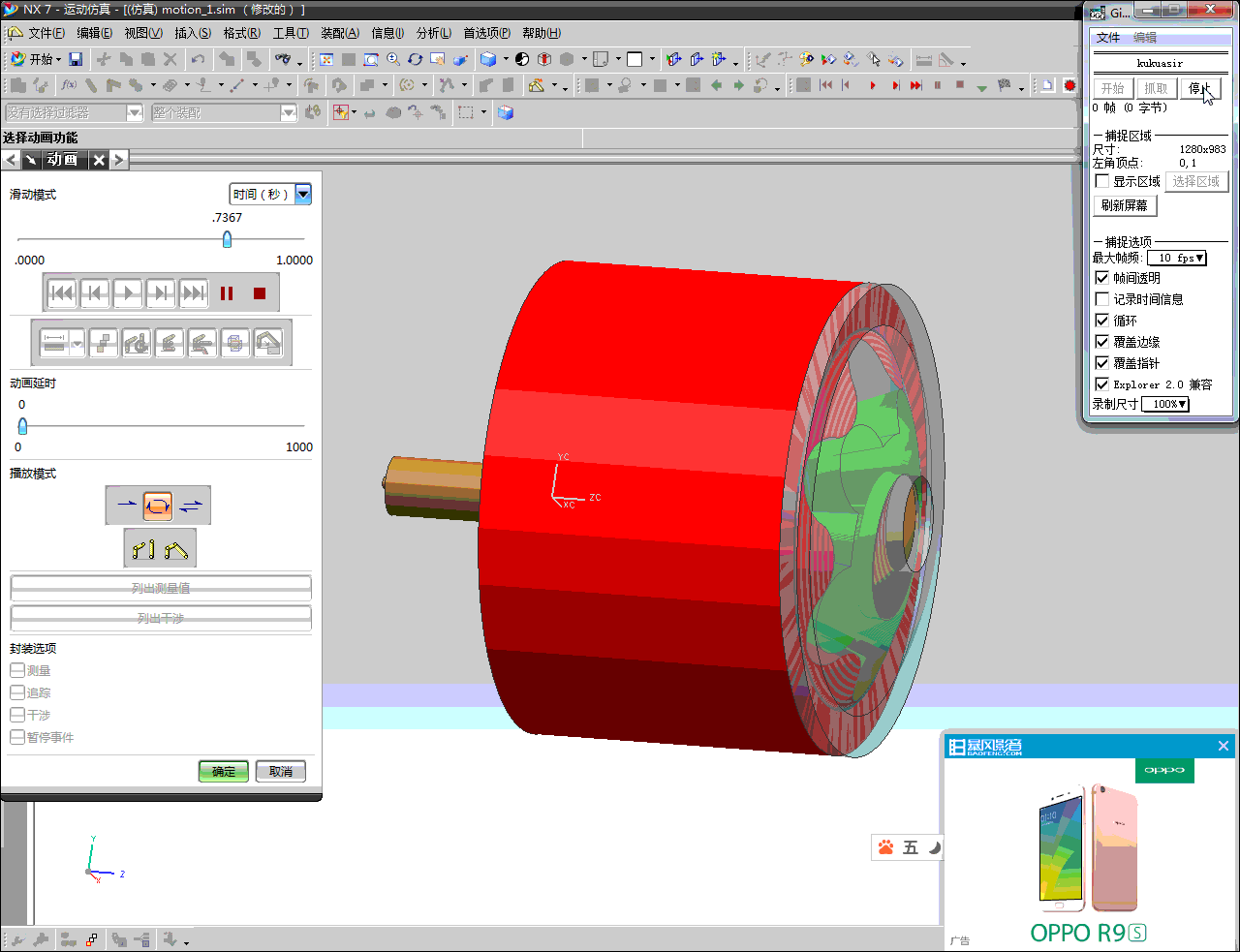

加大轴交角设计可以获得较大的全齿高，只需要驱动一个齿轮，让另一个配偶件自动摆动加转动。

回复

发表于 2016-10-26 10:07 | 显示全部楼层

小轮的齿廓曲线是一段完整的圆弧吗？

回复

发表于 2016-10-27 06:40 | 显示全部楼层

好厉害，但是，如何加工和检验

回复

楼主| 发表于 2016-10-27 08:39 | 显示全部楼层

空间曲面
在三维空间啮合的二个共轭体，曲面应该就是空间曲面，无所谓“完整的圆弧”。

回复

楼主| 发表于 2016-10-27 11:39 | 显示全部楼层

二张较为清晰的动画：

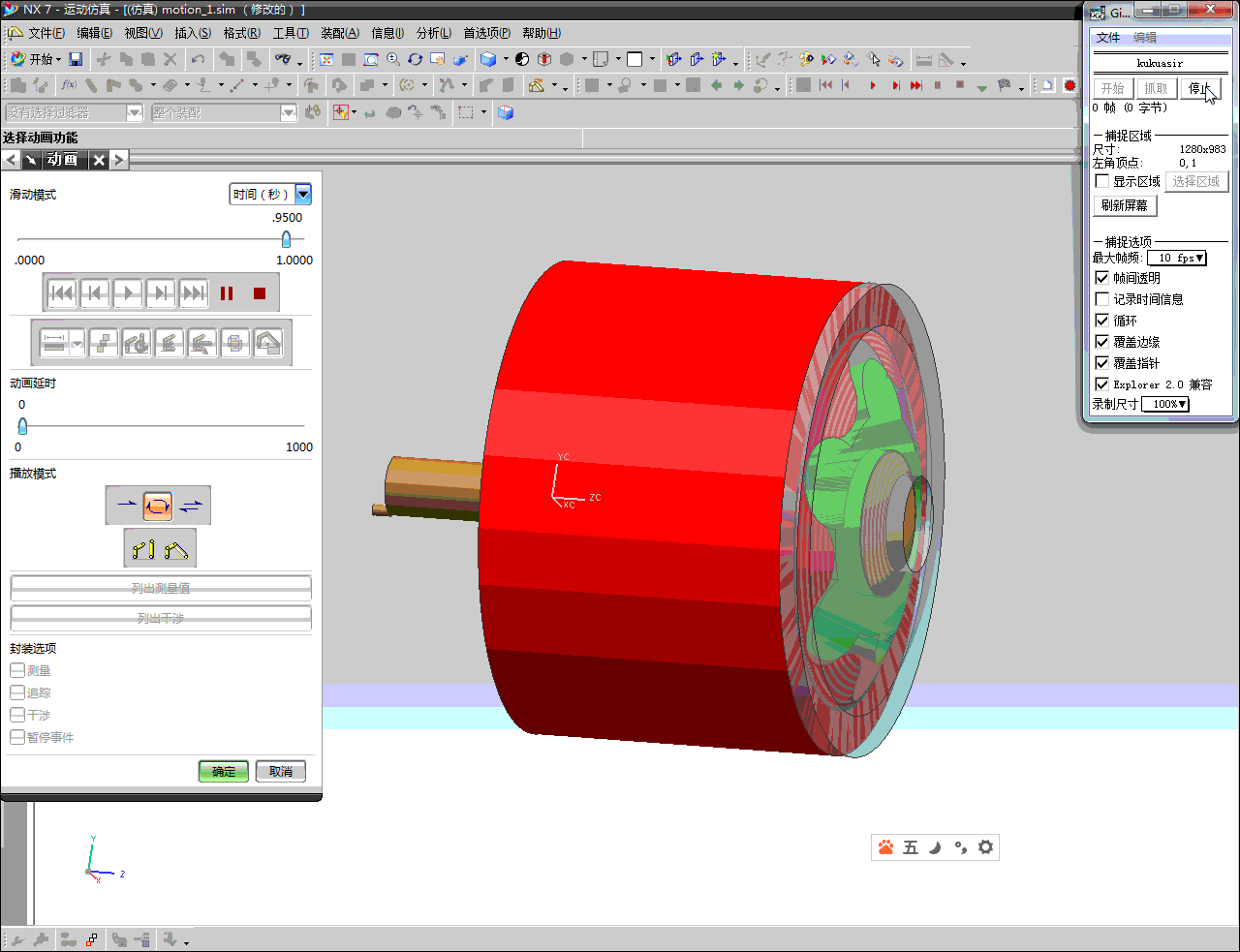

有外透明壳体的：

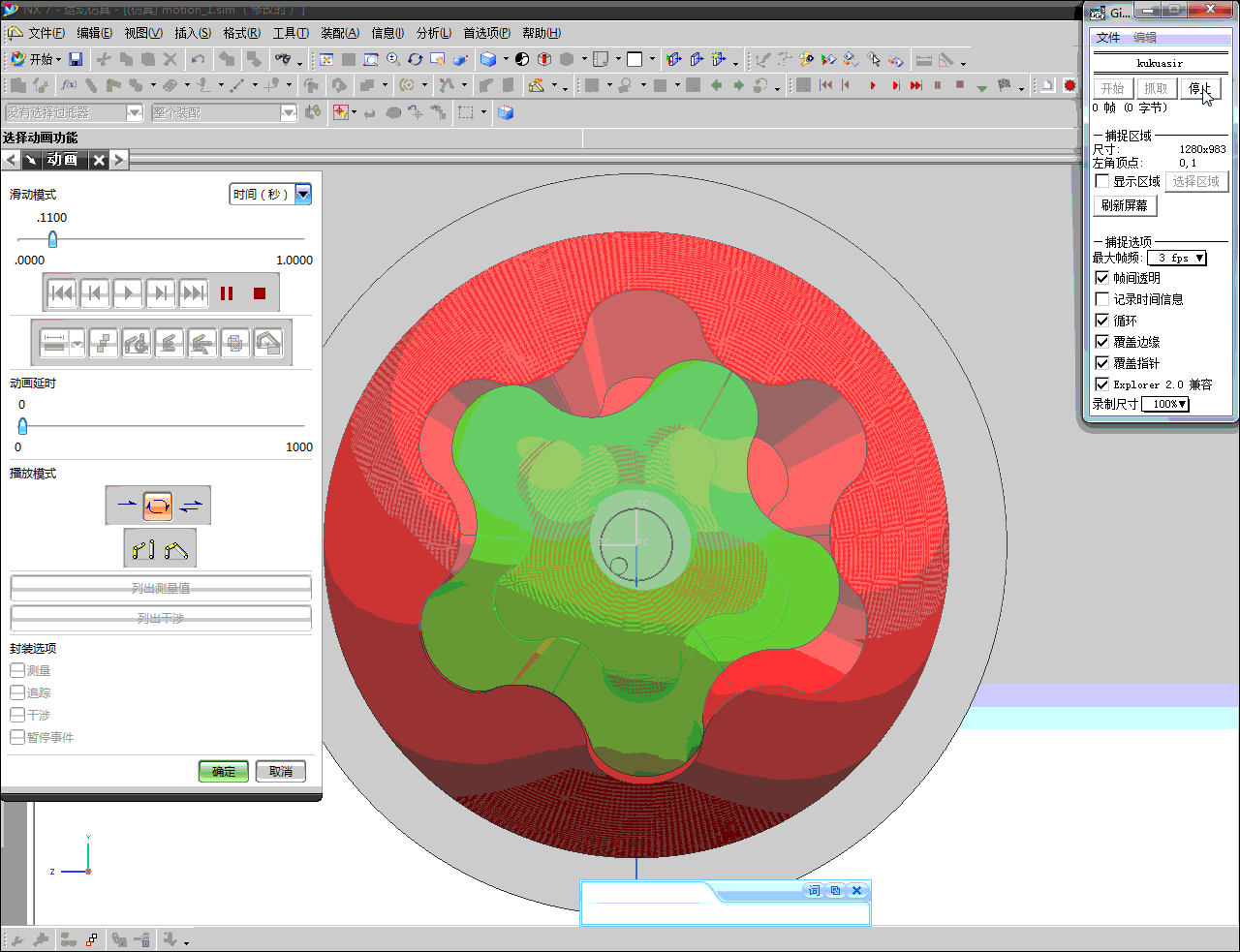

隐藏透明壳体的：


回复

发表于 2018-3-28 14:39 | 显示全部楼层

太厉害了，学习了！

回复

发表于 2018-7-17 21:26 | 显示全部楼层

感觉效率较低

回复
