请教在solidworks齿轮干涉动画制作

水中鱼儿 · 发表于 2016-10-14 08:25

您需要登录才可以下载或查看，没有账号？注册

x

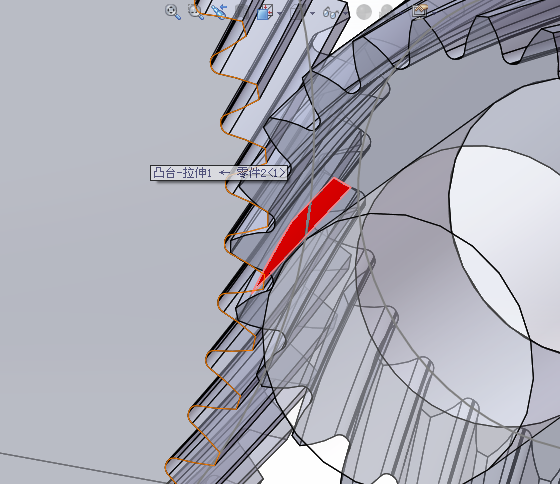

在solidworks中，能干涉查出齿轮的啮合干涉，如图所示。我想把这个干涉做到动画中去，不知如何实现，哪位高手指点一下，谢谢。

水中鱼儿 · 发表于 2016-10-15 15:13

哪位高手回答一下呗，自己先顶顶。

水中鱼儿 · 发表于 2016-10-18 08:20

自己再顶顶吧

水中鱼儿 · 发表于 2016-10-19 14:08

自己再顶顶。。。。

水中鱼儿 · 发表于 2016-10-20 08:13

坚持，再顶刷分。。

lkxd · 发表于 2016-10-20 08:38

1、渐开线齿形准确吗？怎么画的？齿厚值准确吗？按上极限，还是下极限？画图中怎么确定的？
2、干涉是旋转到某一状态下形成的，另一状态下，干涉量是不同的；
3、装配已经形成干涉，还要强行继续运转，形成更大的干涉量，估计哪一种三维软件设计时也没有考虑到；
4、UG里面可以形成动画，观察接触面的变化。

水中鱼儿 · 发表于 2016-10-21 09:24

1、上面的齿轮我是用KISSSOFT软件生成到SW里。
2、对齿形方面我不了解。
3、我只是想用SW的动画来生成这个效果图，对于UG，我不会操作。
4、看过群里的高手，用UG来实现这个动画，真的好羡慕。我想也可以在SW中生成，就是没有高手来指定一下。

水中鱼儿 · 发表于 2016-11-1 08:34

我自己再顶顶，期待有高手回答。

hyfjy · 发表于 2016-11-2 11:42

在进行齿轮的运动仿真分析时，尤其是要看到“接触区”，真的是非UG莫属，其余的PROE，SW几乎都无法能成生如UG那样细致可信的稳定，也许其他的软件尚未考虑到这一块的吧，所以要想看清啮合点的变化，最好还是用UG软件，这决非是为UG做广告，毕竟在这三种软件中，我试过，最终还是觉得UG更好些。

水中鱼儿 · 发表于 2016-11-3 08:40

感谢hyfjy大神的回答，学过PROE和SW，唯独没有学UG，感觉在机械行业SW用起来比较顺手。以前在哪边看到过有人用SW生成这种啮合动画，只是不清楚他是怎么做到的.
