楼主: mrmrw
收起左侧

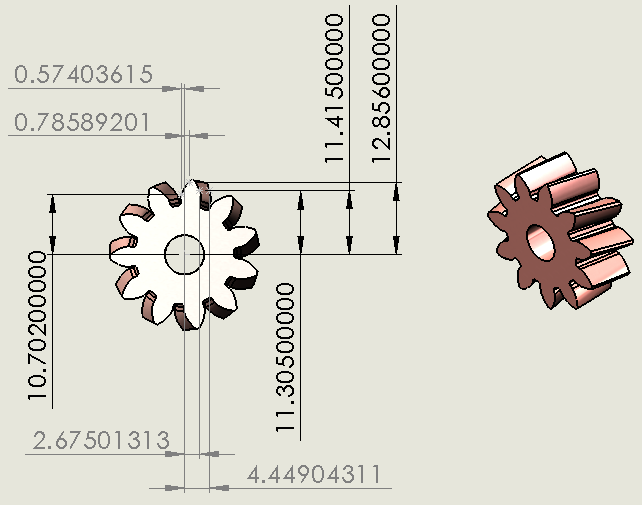

【抄数题】根据3D反算参数

    [复制链接]
发表于 2016-5-27 21:14 | 显示全部楼层
论坛好像给我加了点贡献值,是什么意思不懂,马版主能大概解释一下吗?麻烦您了。

点评

多发帖,多讨论,积分和级别就高了。加油!  发表于 2016-5-28 12:29
发表于 2016-5-27 21:18 | 显示全部楼层
本帖最后由 FFMen 于 2016-5-29 20:57 编辑
刀疤五 发表于 2016-5-26 22:59
顶马版主:我也来一个抄数题(难度级别:高)

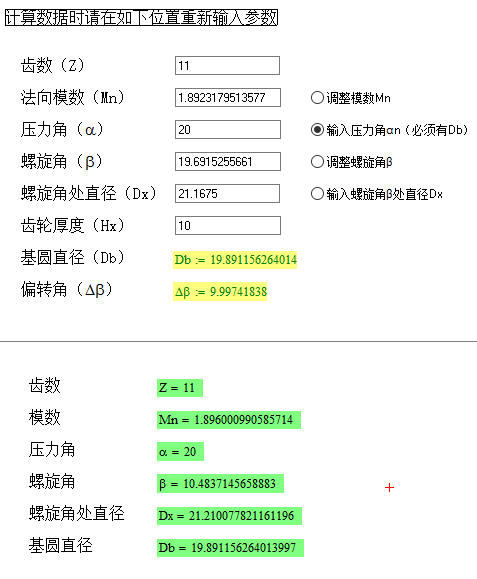

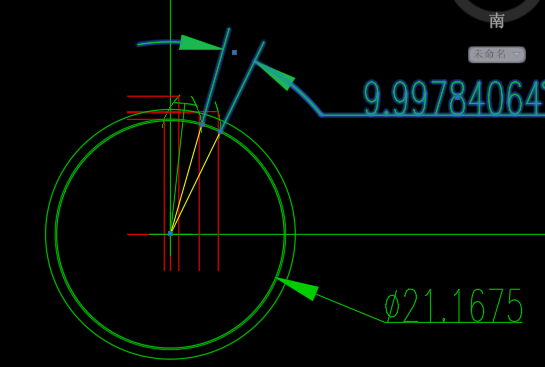

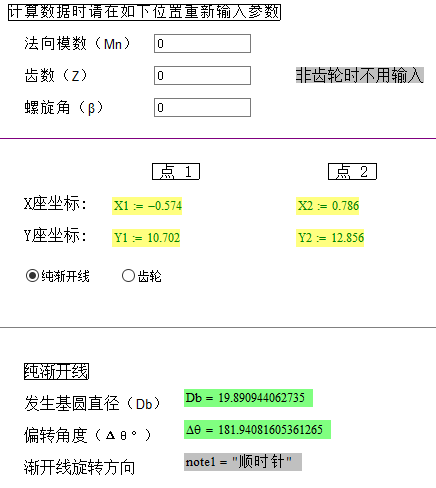

先算基圆
再求螺旋角模数
快照5.png 快照3.png
最后逆向一下
圆整到20°
  据输入有误差,修正了一下


发表于 2016-5-28 17:50 | 显示全部楼层
论坛牛!
尽是武林高手.

点评

同意您的观点!: 5.0
能将您的方法晒出来吗?我想学习学习。  发表于 2016-5-28 20:13
同意您的观点!: 5
呵呵。  发表于 2016-5-28 19:51
发表于 2016-5-29 15:30 | 显示全部楼层
刀疤五 发表于 2016-5-28 17:50
论坛牛!
尽是武林高手.

老洪,第三点的Y坐标值,似乎=11.306,作为此渐开线圆柱斜齿轮的抄数来讲,是个更为准确的值。
我是先看错了,一直按11.306计算的,结果发现反算点坐标,偏差要小于以11.305计算的0.01个数量级。

点评

第三点是用来定齿厚用的,其X,Y坐标给值没有什么限制  发表于 2016-5-29 22:11
发表于 2016-5-29 17:04 | 显示全部楼层

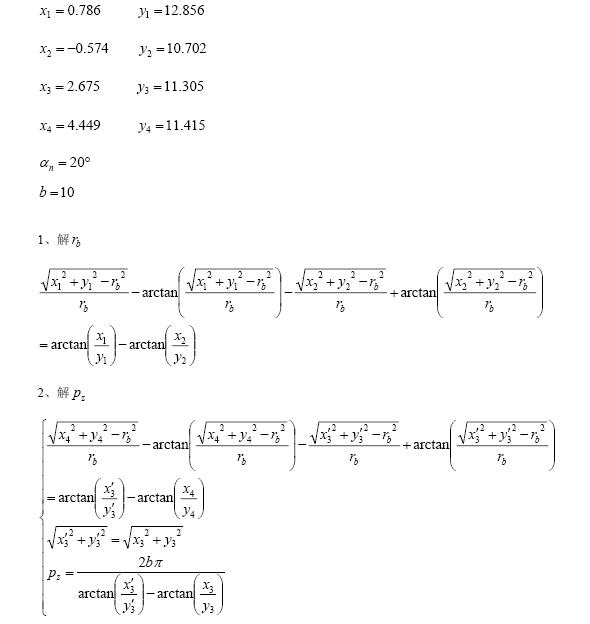

woodee版主,我用自推导的式子算的,我分析y3=11.305或11.306似乎不会影响计算偏差,可能我没有理解您的意思。贴个图请指导。(在20楼我有发过) QQ截图20160529164635.jpg

点评

上次是我在UG中求解,不细心输错一个角度值。  发表于 2016-5-30 19:26
发表于 2016-5-29 22:29 | 显示全部楼层
本帖最后由 刀疤五 于 2016-5-30 00:06 编辑
zbq2334 发表于 2016-5-29 17:04
woodee版主,我用自推导的式子算的,我分析y3=11.305或11.306似乎不会影响计算偏差,可能我没有理解您的意 ...


先想出题,确信有解且只有唯一解.就发贴了.
两点能决定一条渐开线(即Rb),再来第三点,则齿厚有了,再来第四点,则导程有了.然后,限制AN=20.则只有唯一解.

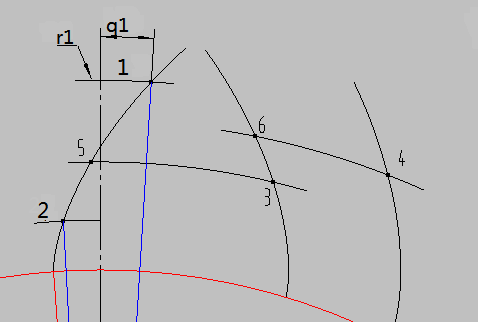

我的方法是:如下图示
先求每个点对应的r,q(规定q为与正Y轴夹角,顺时针为正)
当rb已知后,a为此点的压力角,如a1为第1点的压力角.

发表于 2016-5-30 08:41 | 显示全部楼层
同思路。以1,2点求出rb;加上3点求出st;加上4点求出pz。其他属普通计算。
发表于 2016-5-30 11:25 | 显示全部楼层
回帖是个好习惯

点评

厉害呀朋友,虽然之前学习过齿轮的东西,但后面好久不用,都忘记光啦 现在因为项目用到,过来这边学习时,都看不懂啦,要知耻而后勇呀~刚好我现在就是有3D图让反推齿轮各参数的过程,向你们学习啦  发表于 2019-7-16 10:05
发表于 2016-5-30 19:22 | 显示全部楼层
刀疤五 发表于 2016-5-29 22:29
先想出题,确信有解且只有唯一解.就发贴了.
两点能决定一条渐开线(即Rb),再来第三点,则齿厚有了,再来第 ...

上次用UG内置表达式做的,一个角度值输错了。

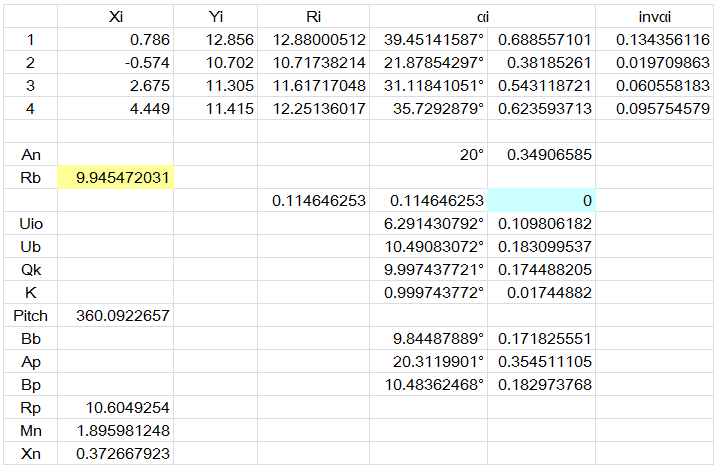

今天用excel做了一下,参数都能对上:
发表于 2016-6-2 02:07 | 显示全部楼层
zbq2334 发表于 2016-5-23 21:46
法向模数mn=0.6748    法向压力角Alpha_n=20deg    螺旋角Beta=19.91326deg    基圆db=12.0479    导程pz=1 ...

请问压力角是如何求出的?
