请老师们来看看用UG啮合仿真的时候出的一点问题

韩正阳 · 发表于 2016-4-15 13:53

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由韩正阳于 2016-4-15 14:10 编辑

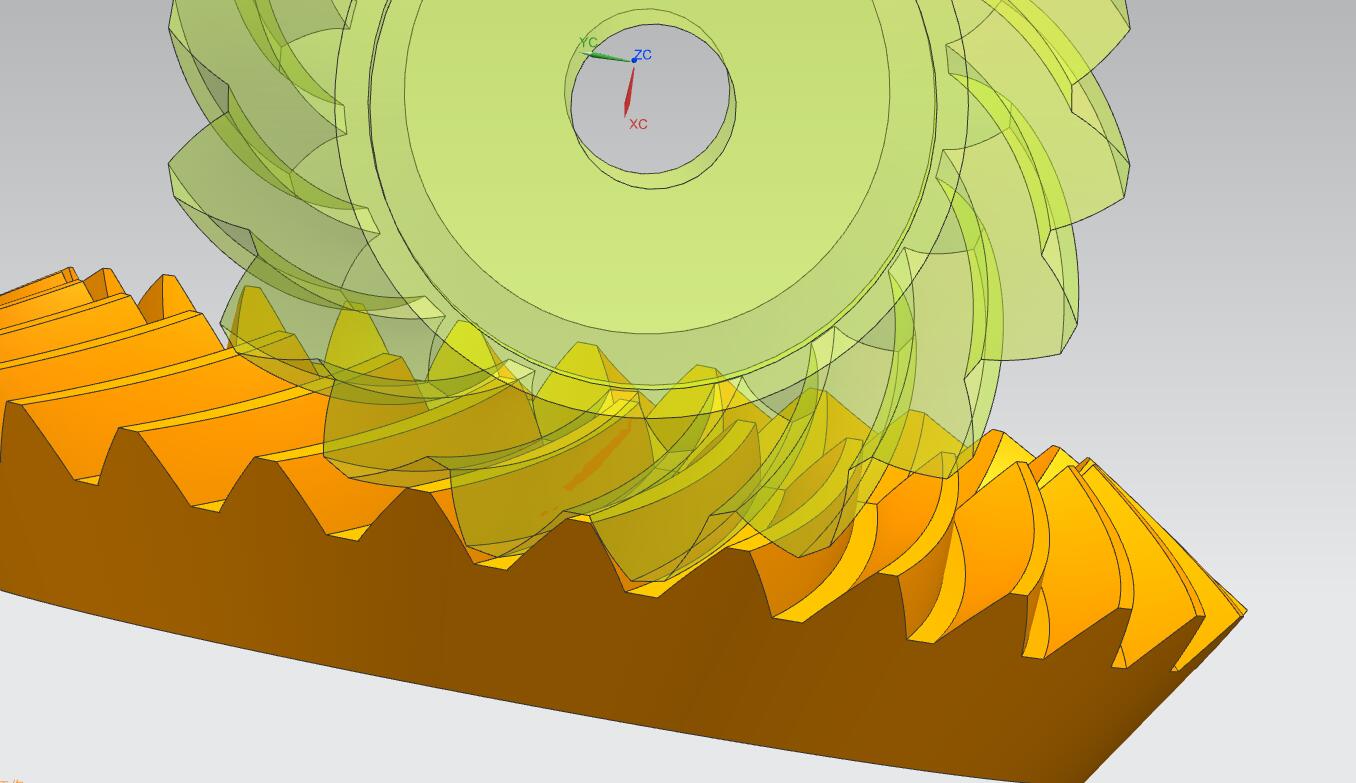

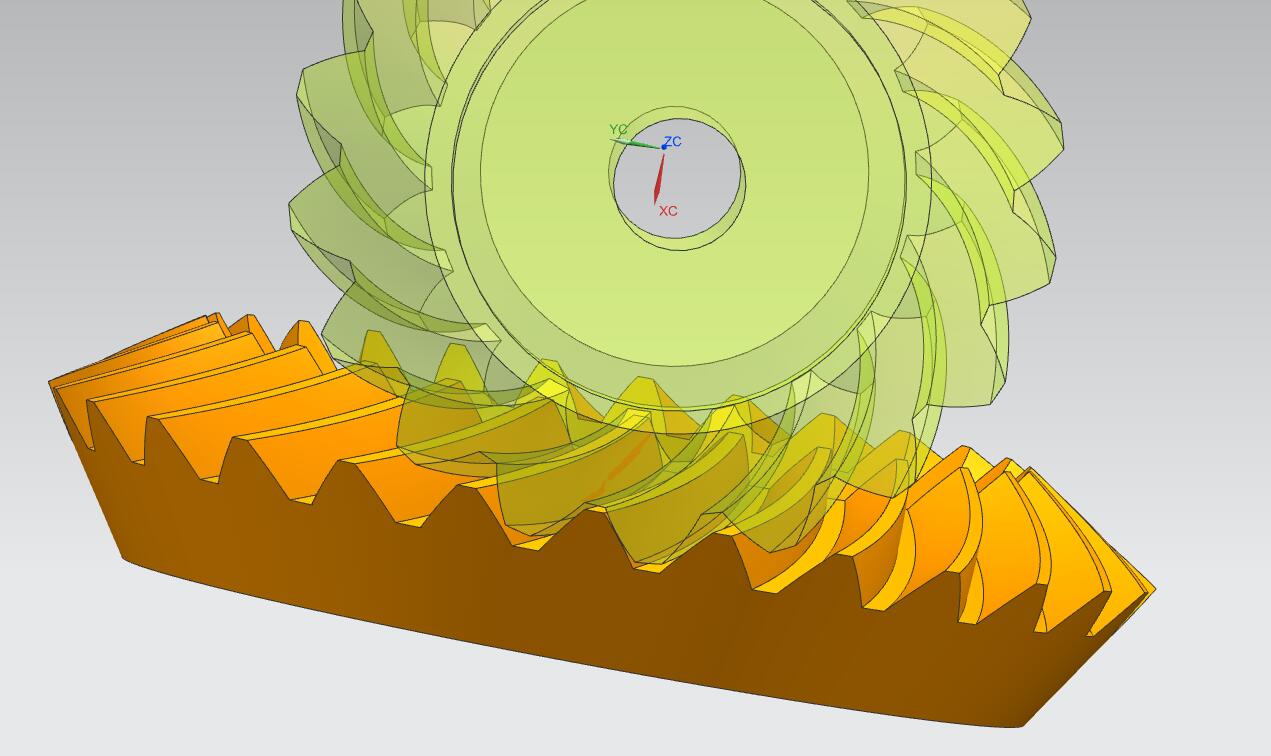

如图，我见论坛里有人用UG做的啮合仿真接触椭圆很标准，而我的却不是一个椭圆。是不是因为我选取的点太少了？一开始我选的是9*5个点，下面的图是27*15个点做出来的效果，但是改善不是很明显，依然跟椭圆相差有点大。不会做gif图，就贴了三个截图，请各位老师指正一下哈~~这是一对摆线齿锥齿轮，下面有UG做的原文件

duodian.rar (83.89 KB, 下载次数: 18)

韩正阳 · 发表于 2016-4-15 13:57

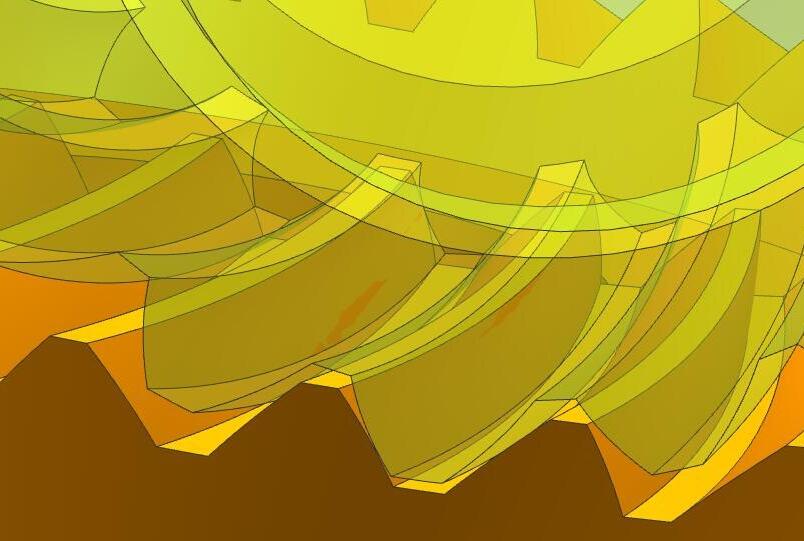

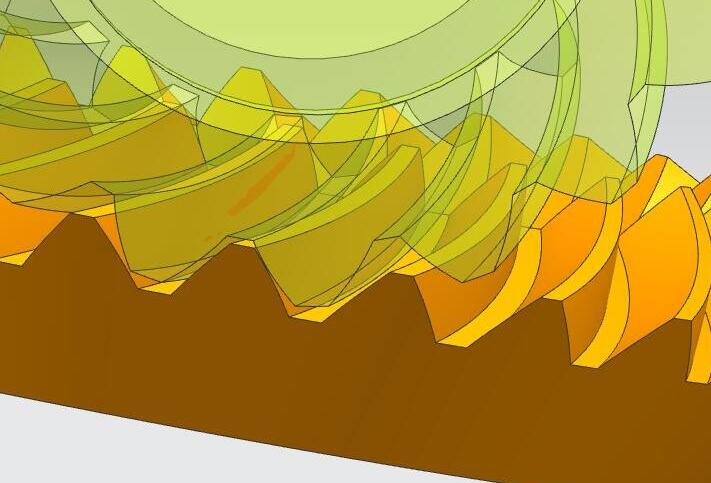

帖子图片可能看着不太清楚，我再截张大点的图

delixing · 发表于 2017-9-3 22:08

楼主，你这个齿面点是如何计算的呢？

jingshi · 发表于 2017-9-4 07:57

韩正阳发表于 2016-4-15 13:57
帖子图片可能看着不太清楚，我再截张大点的图

楼主，你这个齿面点是如何计算的呢，选取的点还少

韩正阳 · 发表于 2017-9-17 13:03

delixing 发表于 2017-9-3 22:08
楼主，你这个齿面点是如何计算的呢？

推导出齿面方程式，然后用旋转投影面对应的点迭代算的

韩正阳 · 发表于 2017-9-17 13:03

jingshi 发表于 2017-9-4 07:57
楼主，你这个齿面点是如何计算的呢，选取的点还少

推导出齿面方程式，然后用旋转投影面对应的点迭代算的。
对了，上述问题已经解决啦~是UG自身的设置问题

xiaoyufeng · 发表于 2017-10-29 17:16

韩正阳发表于 2017-9-17 13:03
推导出齿面方程式，然后用旋转投影面对应的点迭代算的。
对了，上述问题已经解决啦~是UG自身的设置问题
...

额，怎么推到呢。。。。

xjh1986818 · 发表于 2018-8-12 22:04

谢谢，学习学习

bibs1234 · 发表于 2022-3-4 09:26

韩正阳发表于 2017-9-17 13:03
推导出齿面方程式，然后用旋转投影面对应的点迭代算的

楼主，UG进行准双曲面齿轮啮合仿真是如何看得到椭圆印痕的，可以教一下操作过程吗？

xiaodi868 · 发表于 2022-3-6 22:55

少了装配文件，单这个文件打开空的
