NGW两极行星减速参数，高手请帮忙审核

flyqingwu · 发表于 2016-2-22 13:35

您需要登录才可以下载或查看，没有账号？注册

x

NGW两极行星减速参数，内齿圈通用，高手请帮忙提出宝贵意见，谢谢！

flyqingwu · 发表于 2016-2-22 13:46

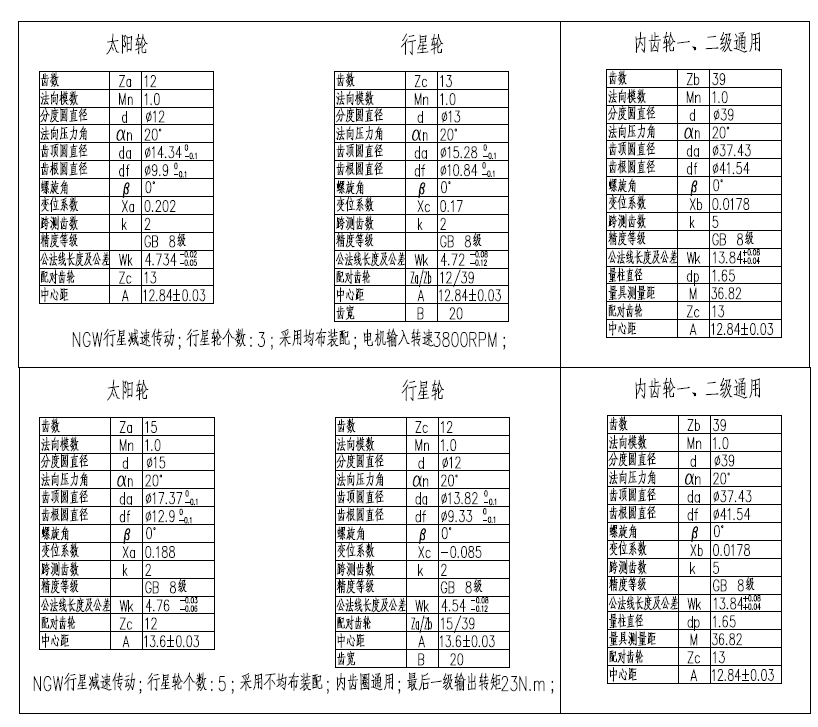

NGW行星齿轮参数表

zyh007zyh · 发表于 2016-2-22 20:52

本帖最后由 zyh007zyh 于 2016-2-22 21:39 编辑

flyqingwu 发表于 2016-2-22 13:46
NGW行星齿轮参数表

第一个也是不均布吧，

(Zc+Za)/3

13+12=25 25/3=8.3333

不是整数呀，，书本上是这样的公式呀，，

请高手指点下，呵呵，我刚学，，呵呵。。

flyqingwu · 发表于 2016-2-22 22:13

zyh007zyh 发表于 2016-2-22 20:52
第一个也是不均布吧，

(Zc+Za)/3

第一级是可以均布的，机械设计手册有说明（Za+Zb）/Cs=17为整数；
还是谢谢你的回复！

niuershiye · 发表于 2016-2-23 23:40

本帖最后由 niuershiye 于 2016-2-24 11:14 编辑

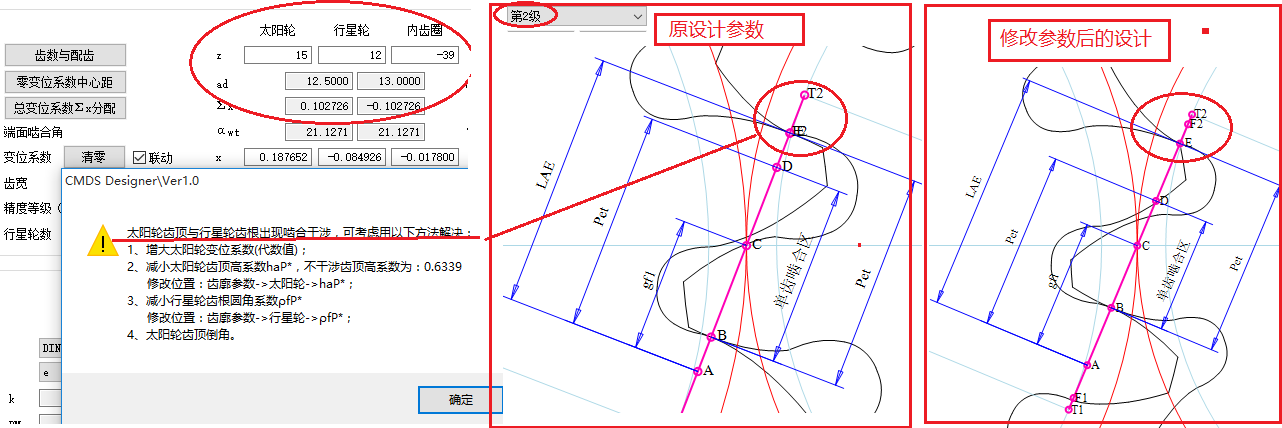

设计的不好！第一级问题不大，第二级出现啮合干涉。

第一组 a =13.15 ; 第二组 a = 13.75

flyqingwu · 发表于 2016-2-24 08:34

niuershiye 发表于 2016-2-23 23:40
设计的不好！将 xc --->0.5 (DIN de -0.5)
第一组 a =13.15 ; 第二组 a = 13.75

谢谢回复，能提供具体的计算参数吗？

flyqingwu · 发表于 2016-2-25 08:09

niuershiye 发表于 2016-2-23 23:40
设计的不好！第一级问题不大，第二级出现啮合干涉。

第一组 a =13.15 ; 第二组 a = 13.75

版主，能提供一下具体计算参数吗?还有注意要点，谢谢！

niuershiye · 发表于 2016-2-26 00:16

本帖最后由 niuershiye 于 2016-2-26 00:30 编辑

flyqingwu 发表于 2016-2-25 08:09
版主，能提供一下具体计算参数吗?还有注意要点，谢谢！

已经够详细了，给了中心距，给了内齿变位，所有都可以计算啦。注意选择好侧间隙。
内齿变位原来给出了，后来想想，给出一个变位，其余的都有了，就删除了。
内齿变位，对筒状行星必须一致，怎么选择就看经验啦。
再详细就是我设计了。要是给设计费都给你搞好

在行星中， NGW 最简单，参数好优化。 NW---NN---NGWN ,配齿很麻烦选择学习 AGMA 6123-B06

vanok · 发表于 2016-3-31 22:36

想了解下您的CMDS designer信息，版主方便介绍下吗？

hyfjy · 发表于 2016-4-1 16:03

第二级把行星齿轮齿数调整为11，得到的强度要好得多。
