求帮助，2个锥齿轮的装配

121871501 · 发表于 2016-1-31 21:25

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

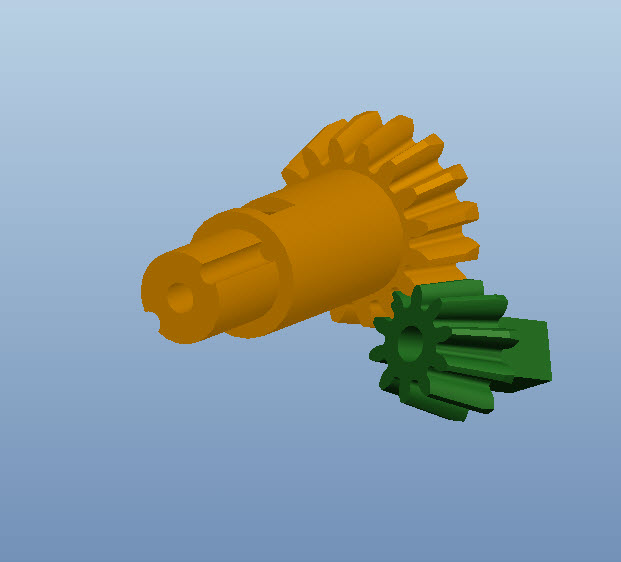

论坛的大神们，帮我看看着2个锥度齿轮，对不对，装配对不对，
我现在的这个图2个齿打架，附件是stp，大神们帮忙。可以有小小的有偿帮助。
2016-01-31 21-03-16.jpg

gear_asm.zip (1.34 MB, 下载次数: 1)

hyfjy · 发表于 2016-4-11 17:39

锥齿轮装配得掌握二点，一是顶锥应该重合，二才是齿槽与另一件的齿廓中心平面要对齐，从这二点出发，就可以装配好了。
如果模型的安装距是严格按图设计制作的，装配在机架后，锥顶就应该是重合的，然后每个零件作一个辅助平面，一个通过齿廓，一个通过齿槽的中心平面，装配时用销钉加一个辅助平面对齐的约束，就完成了全部的装配。

939943272 · 发表于 2017-11-12 19:50

版主说的没错，学习了

hyfjy · 发表于 2017-11-12 20:41

都快二年的消息了

zjt0128 · 发表于 2017-11-15 09:54

有道理，学习了!!

dengxiangxi · 发表于 2017-12-29 18:15

可以用干涉检查看看装配是否正确
