哪位在玩二次包络摆线

londony · 发表于 2015-12-17 02:39

您需要登录才可以下载或查看，没有账号？注册

x

哪位在玩二次包络摆线一起讨论。

吉布提 · 发表于 2015-12-17 20:24

提法有新意。我理解你说的二包摆线是用外摆线轮反加工出内摆线，是这样吗？工艺性差些，但对啮合是有好处的。

londony · 发表于 2015-12-18 01:33

已经有不少应用。
插齿非标刀具而已。
或者直接拉出来。
比一次包络更容易掌握精度。只是系列齿轮箱的设计需要对一次包络更熟悉。
好处是设计和评价的数值化更精确一些。

londony · 发表于 2015-12-18 05:46

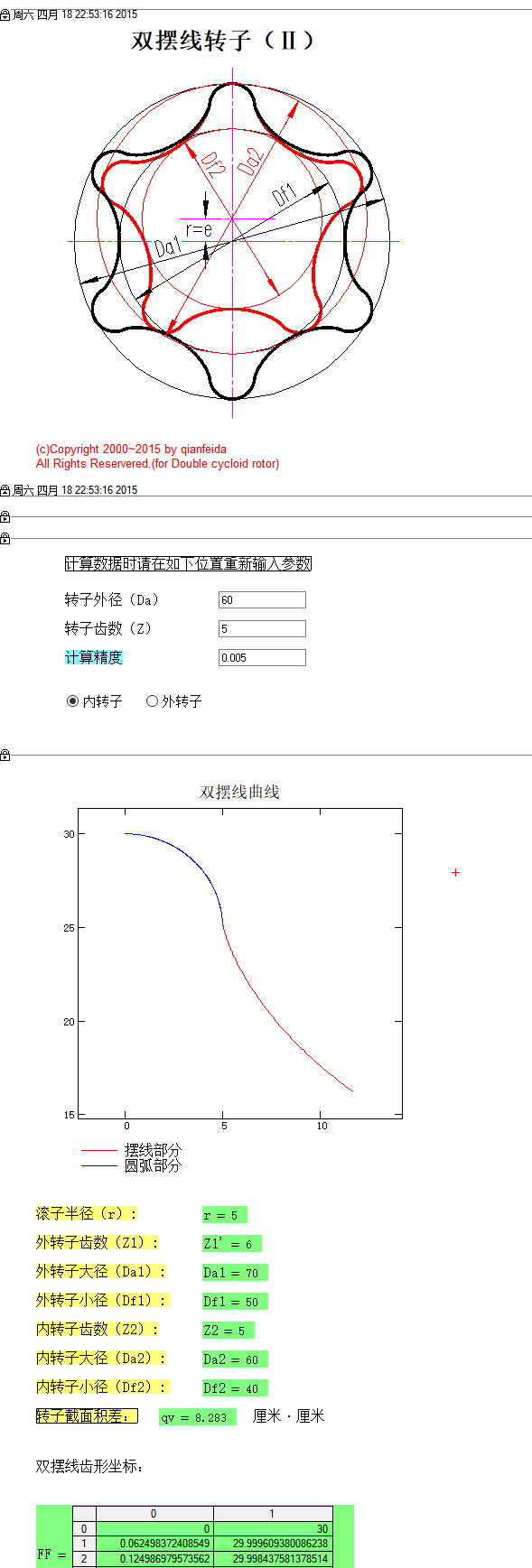

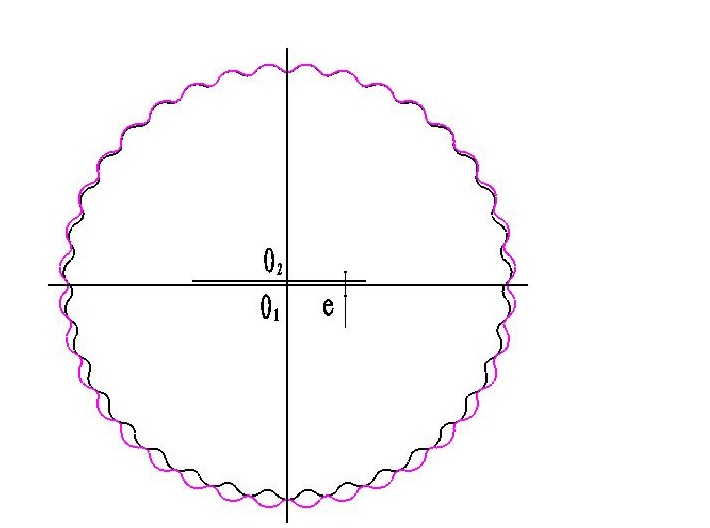

别人画的

吉布提 · 发表于 2015-12-18 12:34

londony 发表于 2015-12-18 05:46

登录/注册后可看大图

别人画的

看上述示图，有些认识。上世纪八十年代我国的第一批专利申请就有一位上海的老师申请了此项目，提法上叫双摆线。该发明甚至将此扩展到摆线蜗杆付。后双摆线少齿差减速机在常州一直有企业生产，我用过该种减速机。当时是软齿面，承载能力一般。单级速比大是优点。

londony · 发表于 2015-12-26 01:55

内齿的硬度是会有些软。但是复合半径比一次摆线长关键是啮合区和压力角的选择吧。

jiangssli · 发表于 2018-12-18 11:00

吉布提发表于 2015-12-18 12:34
看上述示图，有些认识。上世纪八十年代我国的第一批专利申请就有一位上海的老师申请了此项目，提 ...

单级有多大速比？

freefreemen · 发表于 2019-1-10 20:46
