请问大家,有没有用格里森CAGE软件做TCA分析的?

[复制链接]
发表于 2015-11-26 13:29 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
请问大家,有没有用格里森CAGE软件做TCA分析的?里面的各个参数都什么意思啊?如何更改个参数的值来获取最好的接触区。。。
以滚比修正(modified roll)为例,里面的参数有接触区长度系数f,齿廓修正系数Kp,垂直轮位修正系数△Em,二阶变性系数修正量△2c,三阶变性系数修正量△6cx,还有两个参数,一个是△E2,一个是△Ax,不知道是什么意思?求帮助
发表于 2015-11-27 11:32 | 显示全部楼层
本帖最后由 majunfan 于 2015-11-27 21:43 编辑

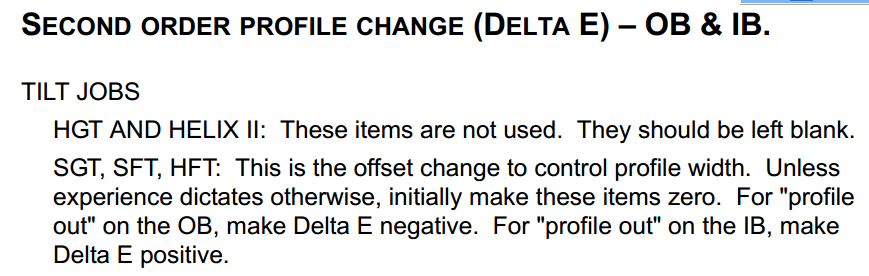

△Ax控制齿面对角接触,为正时,齿面接触区为外对角,当该数值为负时,为内对角;△E2控制齿廓鼓形,当该数值逐渐增大时,刀具鼓形变小,反之,刀具鼓形增大。

 楼主| 发表于 2015-12-1 14:05 | 显示全部楼层

谢谢。请问您有条TCA这方面的经验吗?还有好多其他参数,不太明白什么意思
发表于 2015-12-7 14:45 | 显示全部楼层
加我QQ656511298详聊
发表于 2015-12-21 21:25 | 显示全部楼层
改变刀具IB和OB的压力角来控制接触区的长度,改变bias来控制接触区的倾斜程度,profile来控制传动误差
发表于 2018-6-1 15:52 | 显示全部楼层
majunfan 发表于 2015-12-7 14:45
加我QQ656511298详聊

微信号?没有QQ
发表于 2018-11-27 20:31 | 显示全部楼层
能发分析一下CAGE软件,305670674@qq.com
发表于 2018-12-14 15:56 来自手机 | 显示全部楼层
想问一下你这个cage软件在哪下的 收费吗?
发表于 2021-5-7 14:23 | 显示全部楼层
软件分析一下
