请教齿轮检测报告

xxjjqq414 · 发表于 2015-9-17 15:26

您需要登录才可以下载或查看，没有账号？注册

x

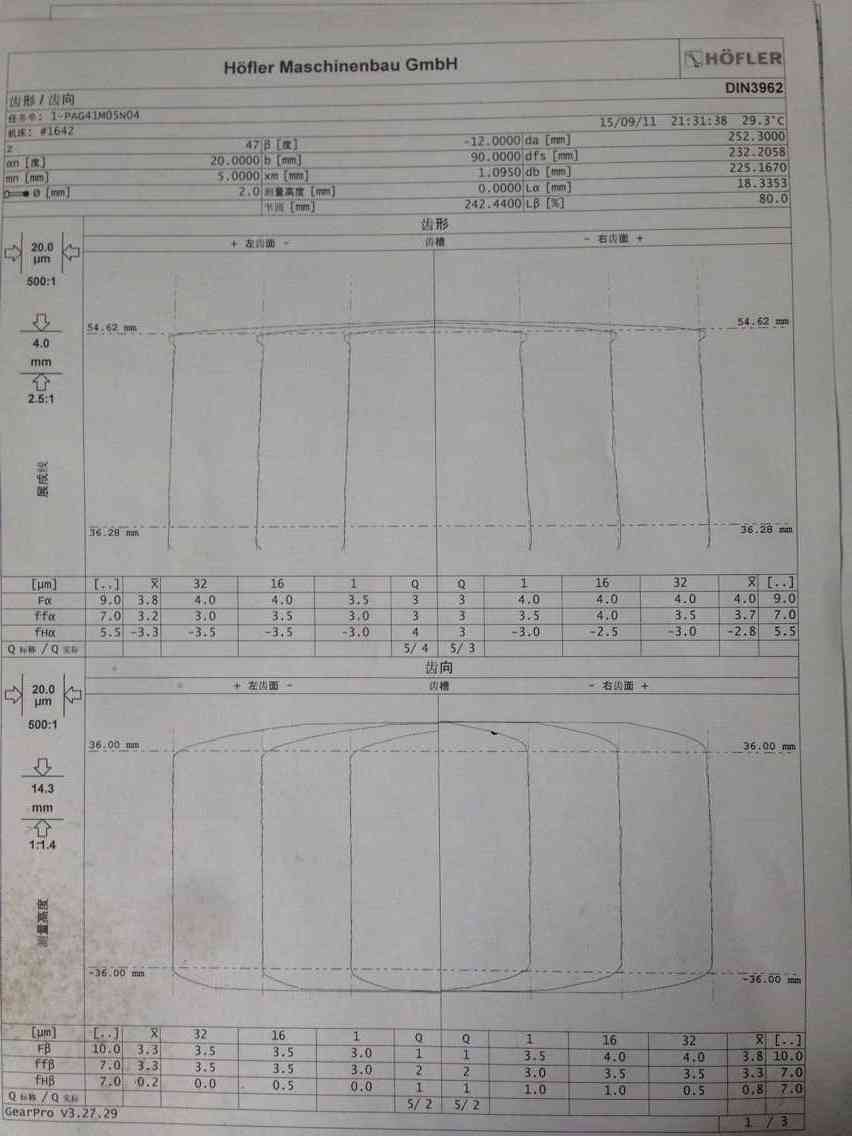

file:///D:\My Documents\Tencent Files\552170047\Image\C2C\G4$0QM27~9S23GJNM47I4_K.jpg请教一下齿轮检测报告，报告中俢型怎么看？

zipper · 发表于 2015-9-17 17:18

你这个报告看不来修型

fawcgzmg · 发表于 2015-9-17 19:52

未修形，齿顶有毛刺

xxjjqq414 · 发表于 2015-9-18 08:41

谢谢！

jacmwg · 发表于 2015-10-12 14:53

此检测报告看没有进行修形，齿形上看右齿面还存在轻微中凹现象，而且齿根形状应该应属于平齿根，而非全圆弧齿根，齿顶未倒角处理，存在顶凸！

zhxzhh · 发表于 2016-10-25 18:15

楼主是来让大家开眼的么？

liu1986914 · 发表于 2016-10-25 21:46

齿向存在两端修薄吗？看上去这个齿轮精度等级挺高。

yansijie · 发表于 2016-10-27 09:01

齿顶有顶翘

645097245nj · 发表于 2017-4-27 15:41

齿顶是不是多出来一块，齿顶有倒角？

hrxiaokang · 发表于 2018-4-11 19:42

机床可以评定修行的，只要参数设置准确。
