弧齿锥齿轮在PROE中运动仿真的设置过程

hyfjy · 发表于 2015-8-27 09:59

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 hyfjy 于 2015-8-27 10:00 编辑

弧齿锥齿轮是锥齿轮系列中使用较多的一个品种，在用PROE或者CREO软件的朋友进行传动件的运动仿真时，常对齿形的对中感到困惑，本人曾发表过有关行星机构的运动仿真设置法，在这里进一步对这类锥齿轮的仿真设置作些个人的介绍。

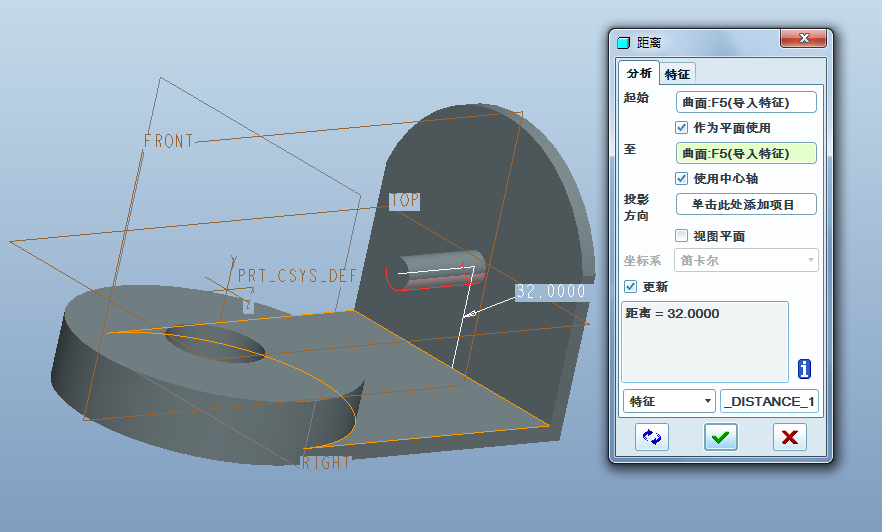

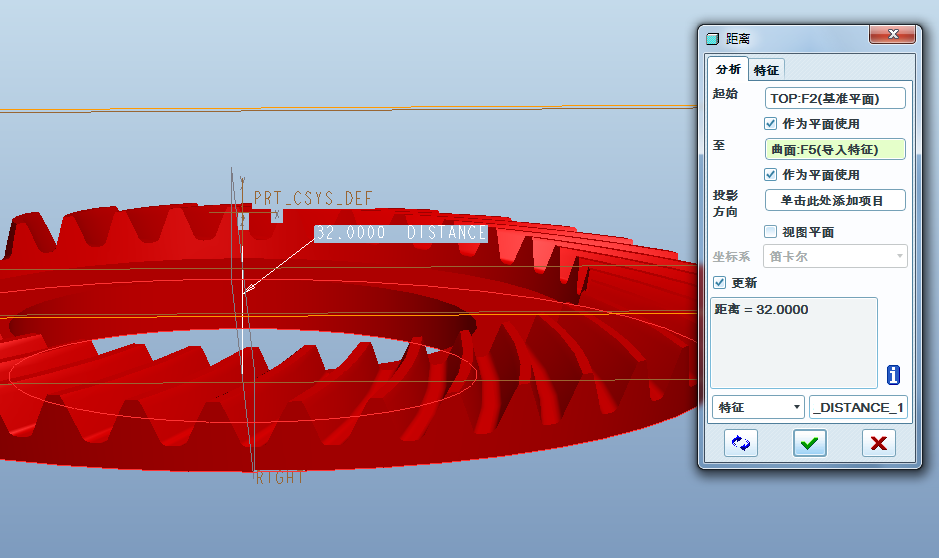

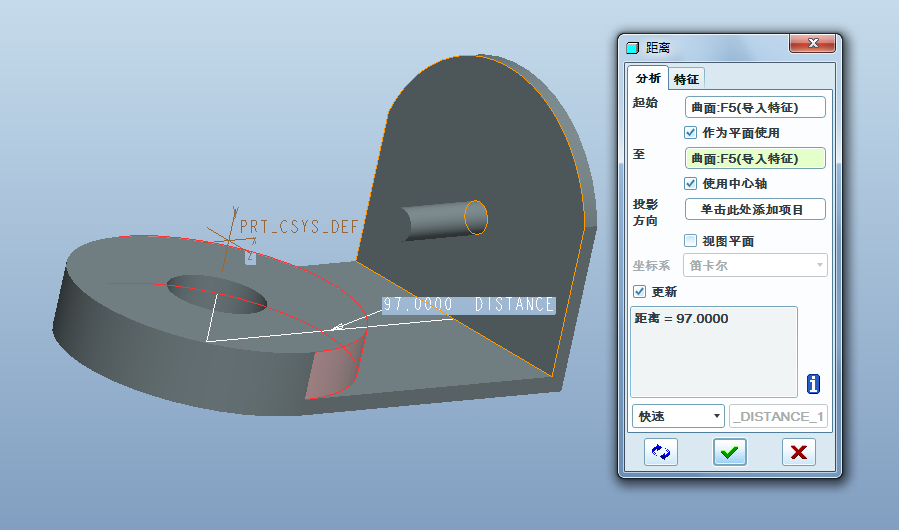

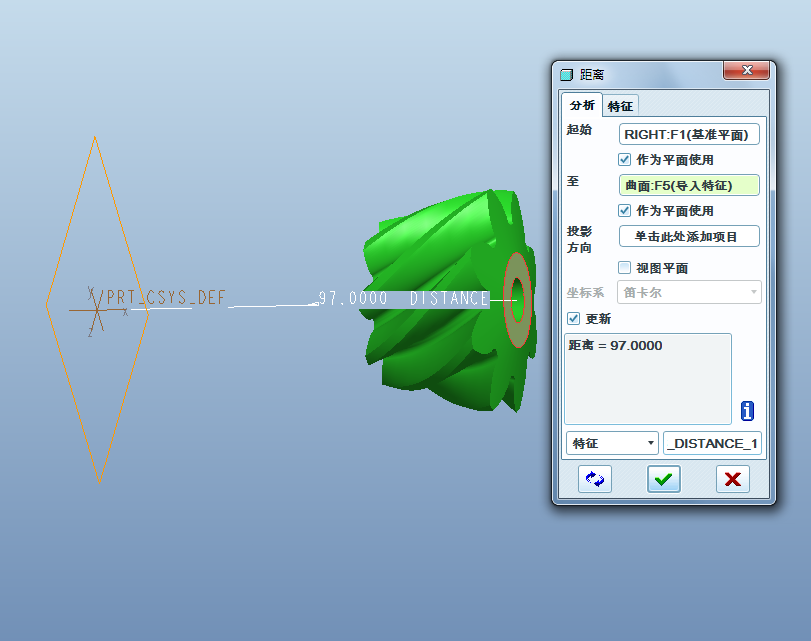

建立一个符合安装距的支架零件，以保证齿轮副在安装时，各安装距符合齿轮设计安装距的要求并符合各齿轮在安装时用销定位的要求。
至少每个零件有一个面及一个轴线（一面加一轴）

各零件设计安装距符合支架的装配要求


在设置好以上零件后，就可以建立一个装配文件了。

装配文件的第一步是导入支架

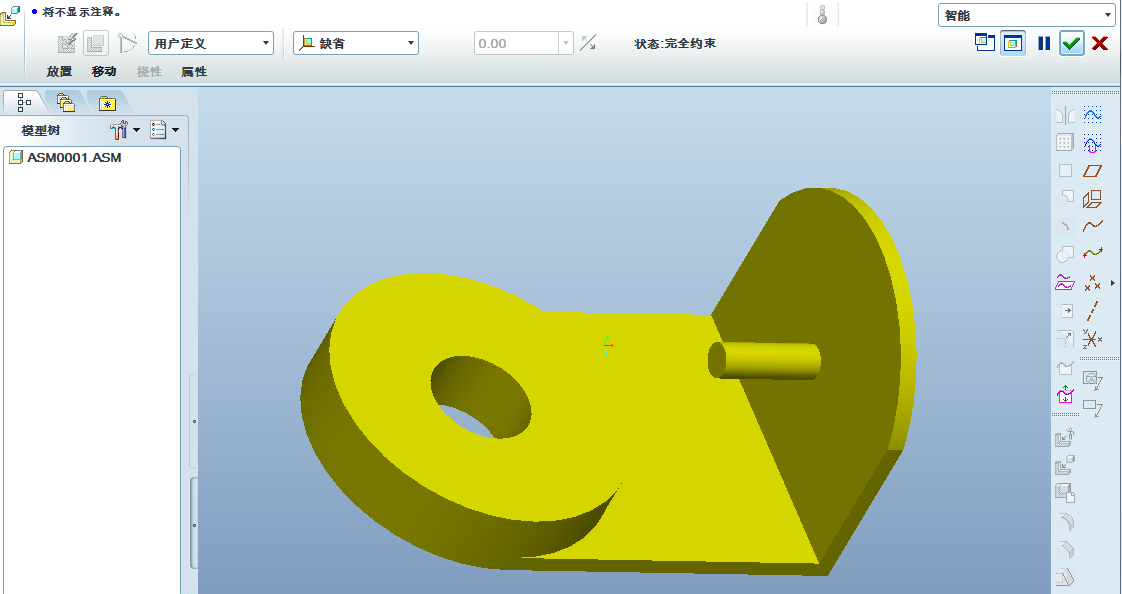

支架采用的安装方式是“缺省”安装。

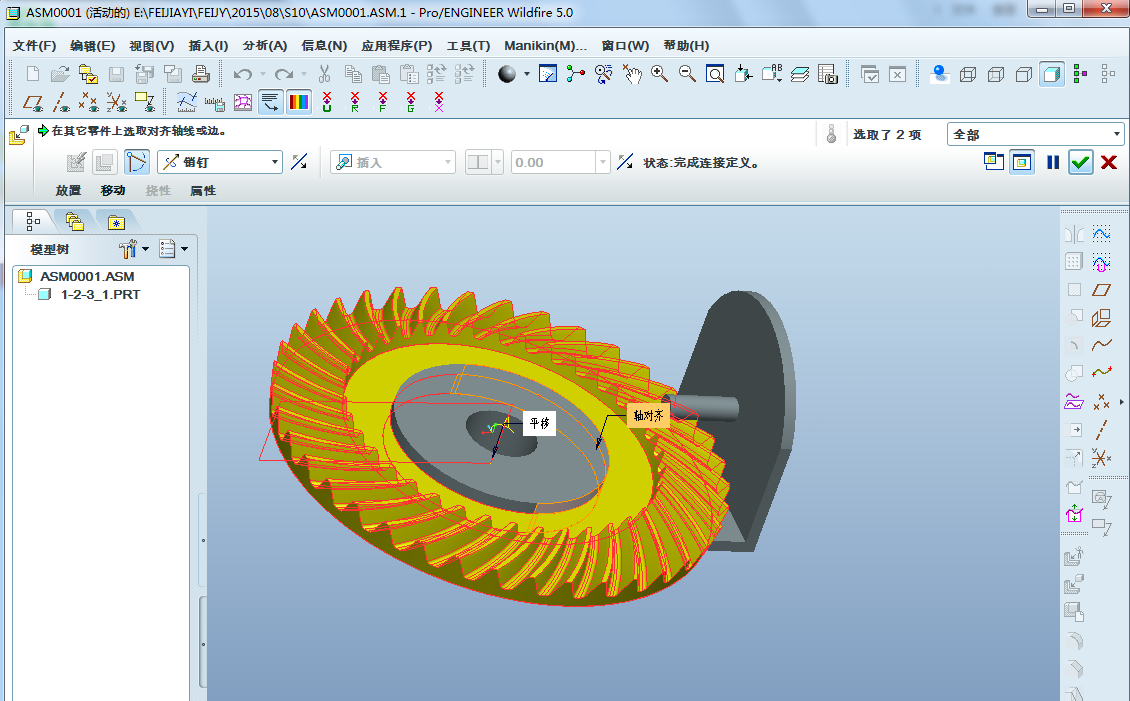

然后调入齿轮件，本例首先调入的是大轮，用“销钉”的连接方式，保证一平面，一轴线对齐。

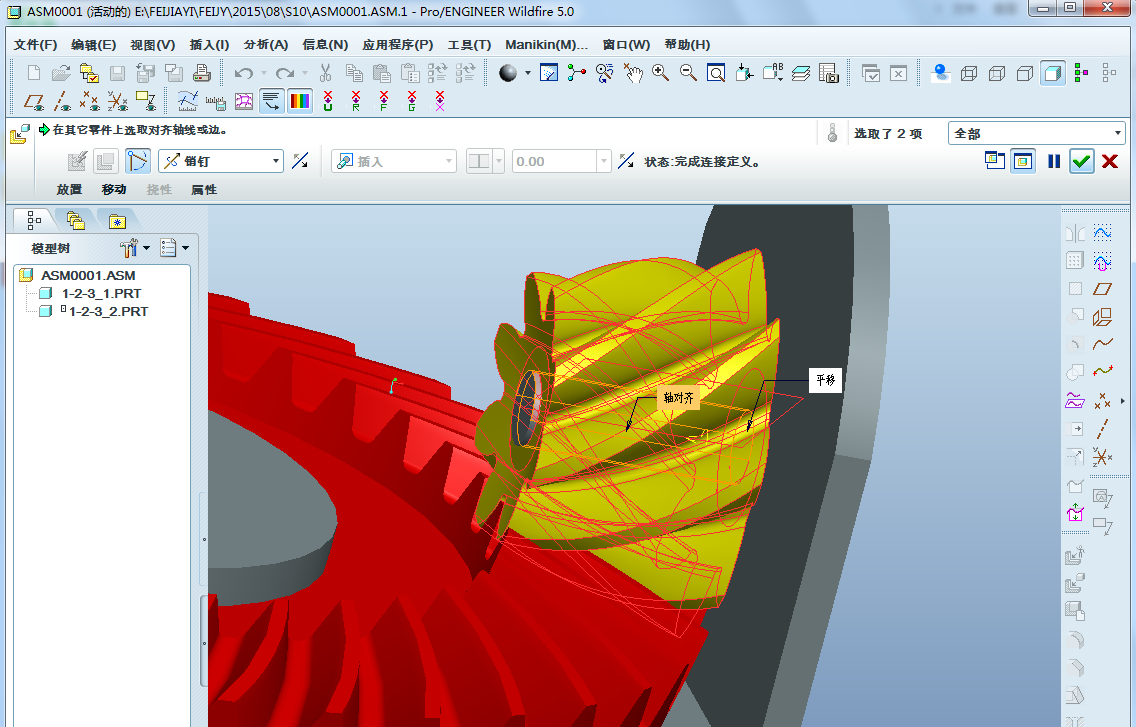

然后调入小轮，仍然采用的“销钉”连接

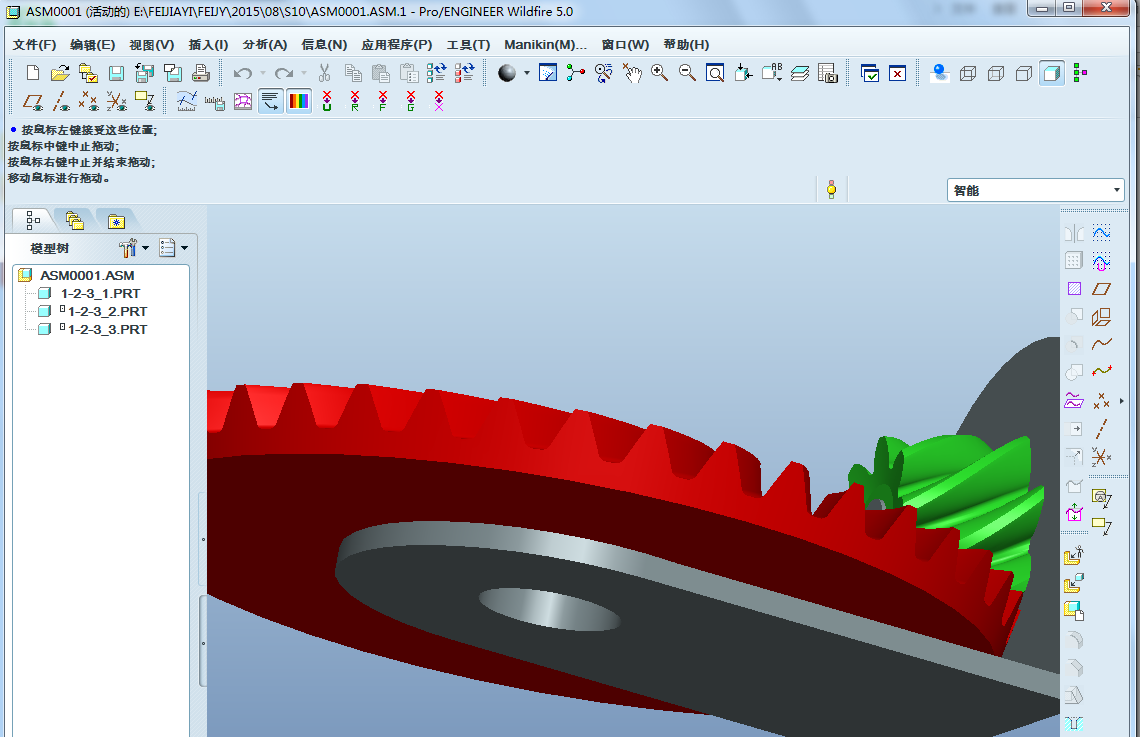

点过勾后，二个齿轮已经安装到各自的位置，但这时并不能保证齿与齿处于啮合位置，需要把大轮和小轮的齿或者齿槽端面对称面上做一个辅助平面，让一个轮的齿槽与另一个轮的齿部平面对齐，这样就形成了啮合。

严格地说，这时的零件只保证了一个齿在另一个的齿槽内，无法保证齿面相切。但因本软件本身可视精度较低，也没有必要做出相切的位置。本文作者曾多次设置为相切位置啮合，但在旋转中，这个相切的部分不能保证在整个旋转过程中保证一致性，故放弃了用这样的方法来看啮合的过程。

从设置大小轮的齿槽，齿顶对称平面开始，作了一个动画，分册压缩后放在下面，这样就可以看清设置过程了。

弧齿锥齿轮运动仿真的设置.part1.rar (1.91 MB, 下载次数: 31)

弧齿锥齿轮运动仿真的设置.part2.rar (1.91 MB, 下载次数: 23)

弧齿锥齿轮运动仿真的设置.part3.rar (1.91 MB, 下载次数: 22)

弧齿锥齿轮运动仿真的设置.part4.rar (1.91 MB, 下载次数: 21)

弧齿锥齿轮运动仿真的设置.part5.rar (1.45 MB, 下载次数: 22)

以上是个人在本软件中设置锥齿轮传动副进行运动仿真时的一些做法，也请关注本论坛的朋友，如果有不同的设置方法，也发表在此，以兴旺我们共同的论坛。谢谢。
