直齿锥齿轮想要得到近似椭圆形接触

hyfjy · 发表于 2015-7-19 20:28

您需要登录才可以下载或查看，没有账号？注册

x

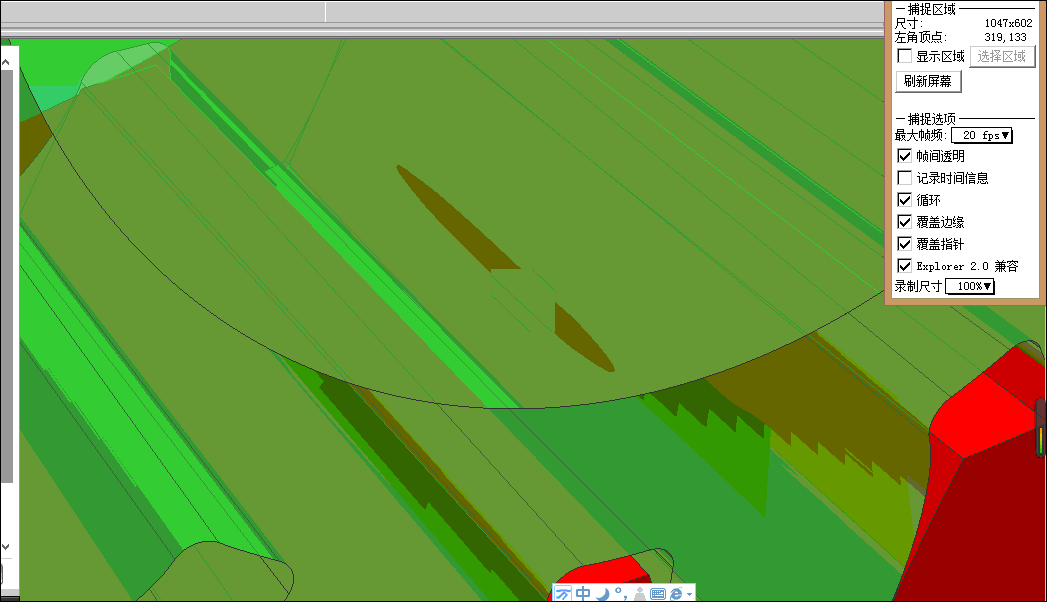

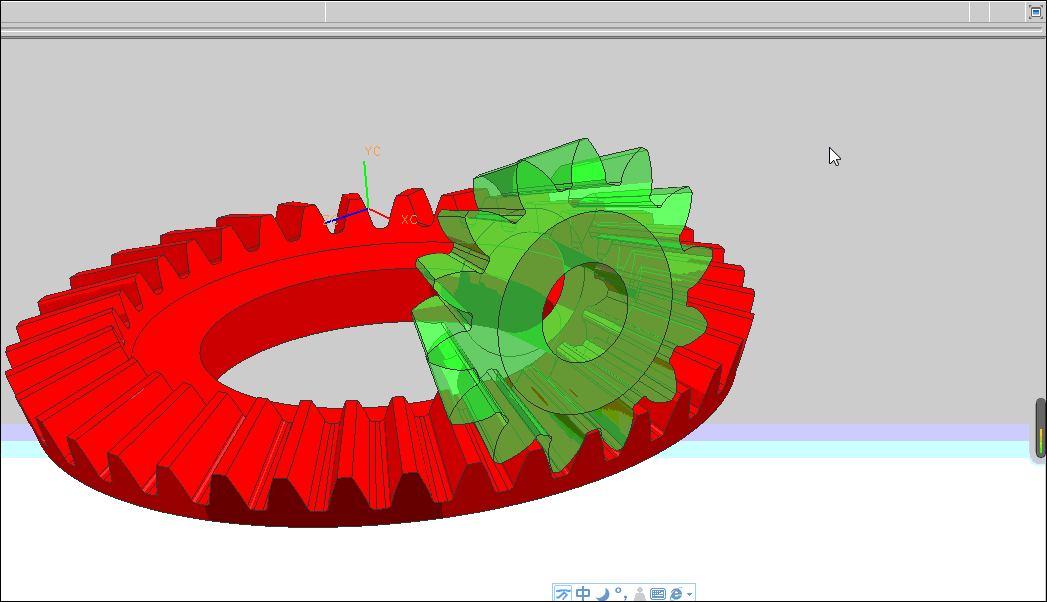

直锥齿轮副在啮合传动中，设计者都相得到近似于椭圆形的接触区，近期受朋友之托，在软件上进行了一些改进，终于可以看到接触区的变化了。


接触线的长度由短慢慢变长，最后再慢慢变短到结束，如果连续起来，就产生了近似椭圆的区域。

MyRoger · 发表于 2015-11-22 00:31

看不懂，怎么办

gou3216 · 发表于 2016-1-15 11:37

这样的接触非常不错，可是实际中能达到这个有点难呀！

hyfjy · 发表于 2016-10-17 16:07

有些做精锻的专业厂，已经做出了接近椭圆效果的啮合区，对于早期的啮合，噪音控制有比较大的好处。

yanxudong · 发表于 2016-10-17 16:21

这应该是齿向修形的结果吧！

hyfjy · 发表于 2016-10-17 16:23

yanxudong 发表于 2016-10-17 16:21
这应该是齿向修形的结果吧！

有齿形的修形，同时有齿向的修形，且在修形中，根据函数逐点改变，达到这一结果。

明泰 · 发表于 2016-10-17 16:48

不错哈，厉害

燕凡 · 发表于 2016-10-24 13:54

齿形及齿向是如何修形的，能否分享下呢？

lxl218 · 发表于 2017-12-6 13:47

交流一下，如何修形的啊？

pc12000 · 发表于 2017-12-7 00:40

請問這種齒面接觸是用何種軟體做出來的，可以分享如何配置嗎?
是SolidWorks 還是ug呢?
