各国标准花键计算及测绘（2015年7月4日更新）

YJXOL · 发表于 2015-10-23 22:08

MAOHAI123 发表于 2015-8-30 13:33

登录/注册后可看大图

这几天在用小日本内花键时发现不能用

那个标准？可发截图吗？

YJXOL · 发表于 2015-10-23 22:13

syyyyyy 发表于 2015-8-20 17:47

登录/注册后可看大图

你好，下载了你的花键软件，GB、DIN等和图纸对上了，但是ANSI B92.1的花键和图纸有一点小差异，然后我查了美 ...

美国的花键标准比较乱。
30度的齿厚：π/(2 P )
37.5度的齿厚：(0.5 π + 0.1 )/P
45度的齿厚：(0.5 π + 0.2)/P
其中P节径，计算结果为英寸。

YJXOL · 发表于 2015-10-23 22:15

本帖最后由 YJXOL 于 2015-10-25 15:47 编辑

syyyyyy 发表于 2015-8-24 09:27

登录/注册后可看大图

楼主好，下载后进行了计算，发现在GB花键时，变位花键的齿厚计算和图纸不一样，经过分析发现，基本齿厚在变 ...

已校对更改,确认有错误！！
基本齿厚在变位部分的公式: 两倍变位系数*压力角正切）*模数

pengzong · 发表于 2015-10-29 11:21

YJXOL 发表于 2015-7-10 14:54

登录/注册后可看大图

已管理员运行！！！

已管理员身份运行也打不开！请问是何原因？

pengzong · 发表于 2015-10-29 11:25

楼主，用管理员身份运行也打不开呀！

cqj76 · 发表于 2015-10-29 14:01

谁能提供一份能够计算变位的花键参数软件，另外参数要正确

吕世祥 · 发表于 2015-10-30 10:01

赞！很好用的软件！谢谢楼主的无私奉献！

wezdah · 发表于 2015-11-13 07:23

LZ，我发邮件给你了，请发一份最新的各国花键计算和测绘程序试用，谢谢！！！
邮箱：wezdah@126.com

ZOMAX111 · 发表于 2015-11-23 13:09

最新的软件了，下下来，全部验证一下再说。

wezdah · 发表于 2015-11-28 07:38

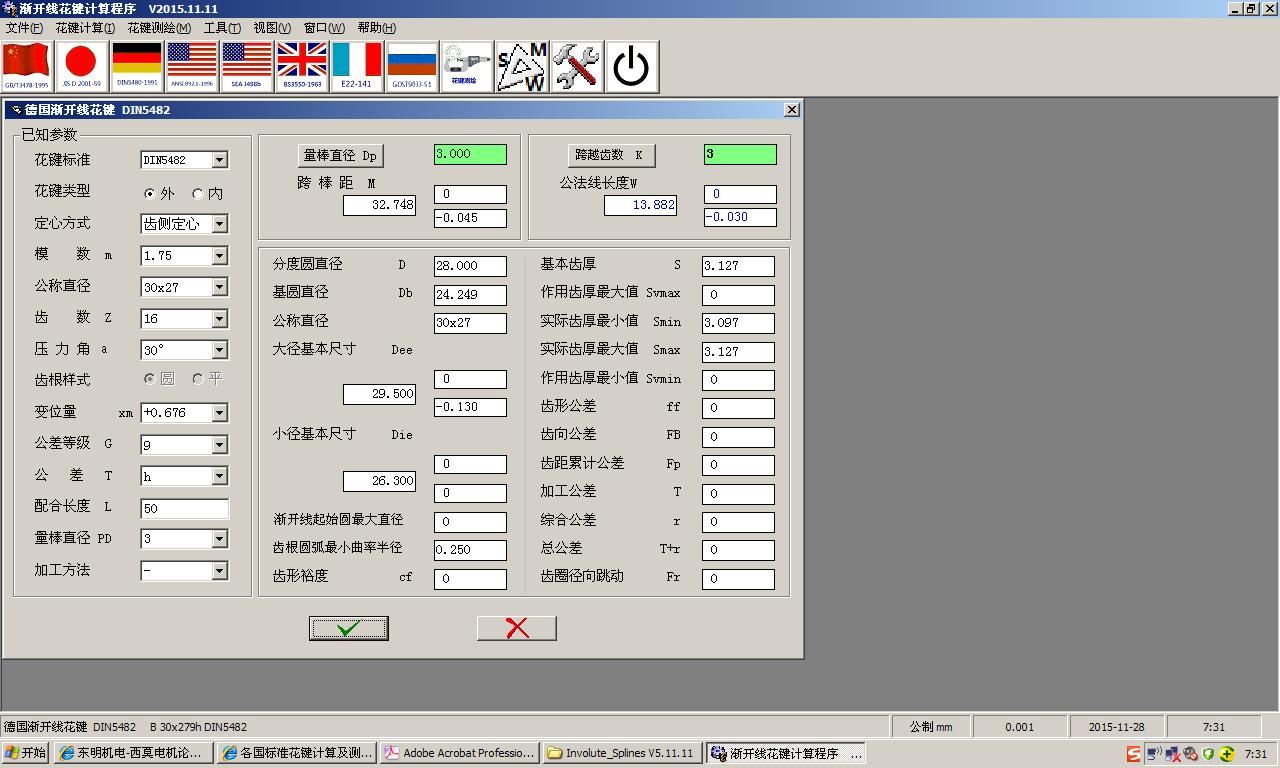

这两天验算了个德国DIN5482标准的1.75模数花键，发现变位系数有问题，见附图，请版主查对标准修改
