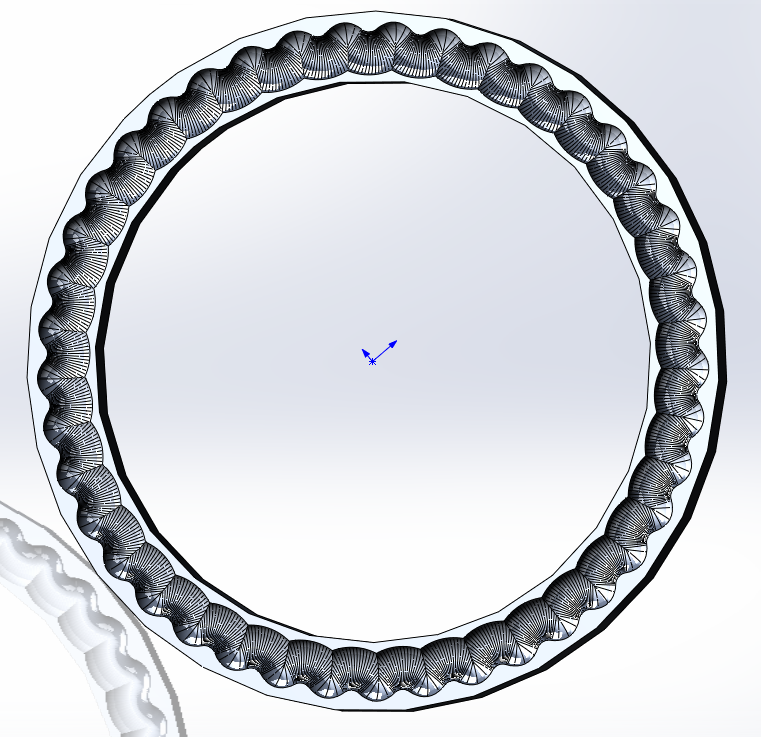

内外共轭摆线轮的端面传动副结构图

pingfanzhifu · 发表于 2015-5-31 21:54

三维能用到这样本人受教了!

hyfjy · 发表于 2016-1-31 08:14

hdcyc 发表于 2015-5-22 09:33
还有一个问题，楼主建模时滚道一侧有干涉，如何建的模？

才看到，在模型中，为突出接触的位置，最终在对球的直径设置时，把计算时用的直径增加了0.005-0.02，这样在装配后可以看到球与槽的明显干涉，这个干涉量，也就是单边有0.0025-0.01左右，与装配后调整摆线板对球的“压紧度”应该是一样的原理，压紧是一种“过盈”装配，在模型装配上就类似于干涉，设计的模型是刚性的，过盈的结果形成的干涉类似于刚体的弹性变形。这类结构，没有过盈装配，肯定是无法运动的，在摩擦力的作用下进行动力输出。

tykd_sun · 发表于 2018-7-10 23:20

楼主您好，这个有三维建模软件吗？我的邮箱361526947@qq.com

hyfjy · 发表于 2019-9-26 22:20

15年的文章，近期国内有人说是可以做出来了，站在前人的肩膀上，是会能看到更多的东西，但依旧很艰难、

w9049237 · 发表于 2019-10-16 10:53

hyfjy 发表于 2019-9-26 22:20
15年的文章，近期国内有人说是可以做出来了，站在前人的肩膀上，是会能看到更多的东西，但依旧很艰难、

這我們已經停產約五年...製造成本太高....
它有它的好處...壽明長復原能力強!!

海贝壳 · 发表于 2019-10-22 08:33

现在的海尚集团的矢量摆线减速机也就是这个原理

wxlhjgkj1 · 发表于 2019-11-11 12:55

我在研究加工摆线的设备不用加工中心，平面曲线加工设备，以提高滚道的顺滑程度精度更高

jooke · 发表于 2020-9-23 23:29

w9049237 发表于 2019-10-16 10:53
這我們已經停產約五年...製造成本太高....
它有它的好處...壽明長復原能力強!!

这种摆线钢球减速读过很多关于它的论文和期刊了，我一直很好奇它是怎么装配的，每个钢球都要乖乖呆在它的分布圆上并且等距，之后才能把另一个摆动盘压上去，这种装配好实现吗？

jiaoshou1001 · 发表于 2020-9-24 15:57

非常有启发意义，收藏

hyfjy · 发表于 2020-12-20 20:41

看到资料上介绍，日本生产这样的减速器，除了在工艺上精益求精外，还有专门的调整工，也是功不可没的，别小瞧了这些经验极为丰富的调整工，估计如果有一台成品在国内被拆开后，再复原的难度也是相当的大的。任何一款能称上复杂组件的机器，要想达到优秀的水平，真的不容易的。
