求助：摆线齿轮问题

jufeng1203

有没有做采煤机的同人，采煤机行走轮采用摆线齿轮和销排啮合，一般用126和147节距的摆线齿轮，齿数比较小大概在7-14个齿都有使用，现在我需要求助各位同人：摆线齿轮的参数是怎么计算的和外形曲线怎么生成？在此多谢了

阿懵

曲线生成方法可以自己在论坛里找 ，也可以求助论坛专家直接给你计算  另外还可以购买相应的软件 -----提供建议 ，本人没有软件提交；倒是有方法生成摆线曲线；关键是测绘处准确的偏心距  销轴数 摆线齿轮齿数 在测量出销轴的分布圆直径就可以了；

阿懵

http://www.gearbbs.net/thread-7899-1-1.html

hyfjy

估计这里用的不是摆线，而是滚子链轮传动。
是用于传送带么，链式传动？或者是链轮行走机构？

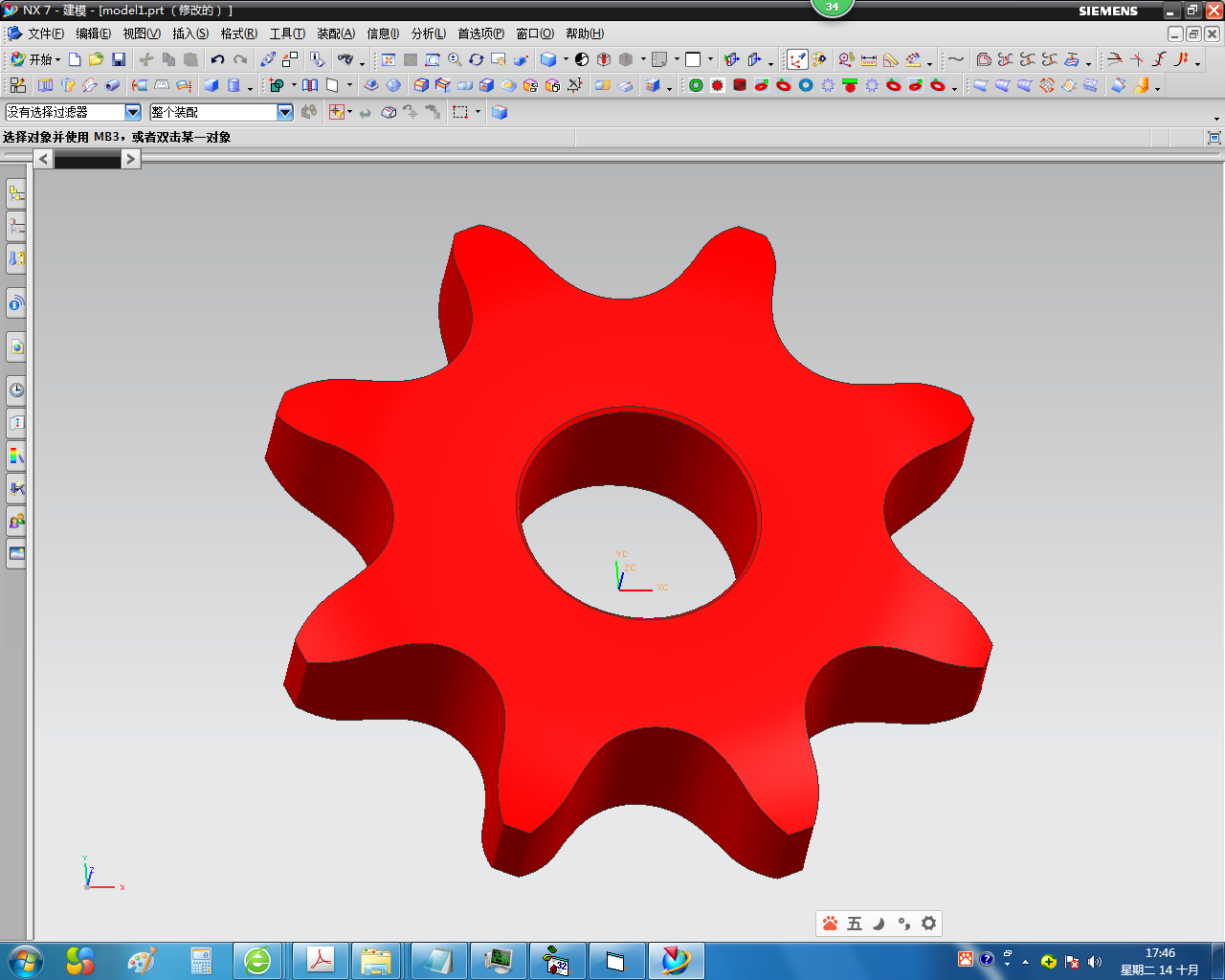

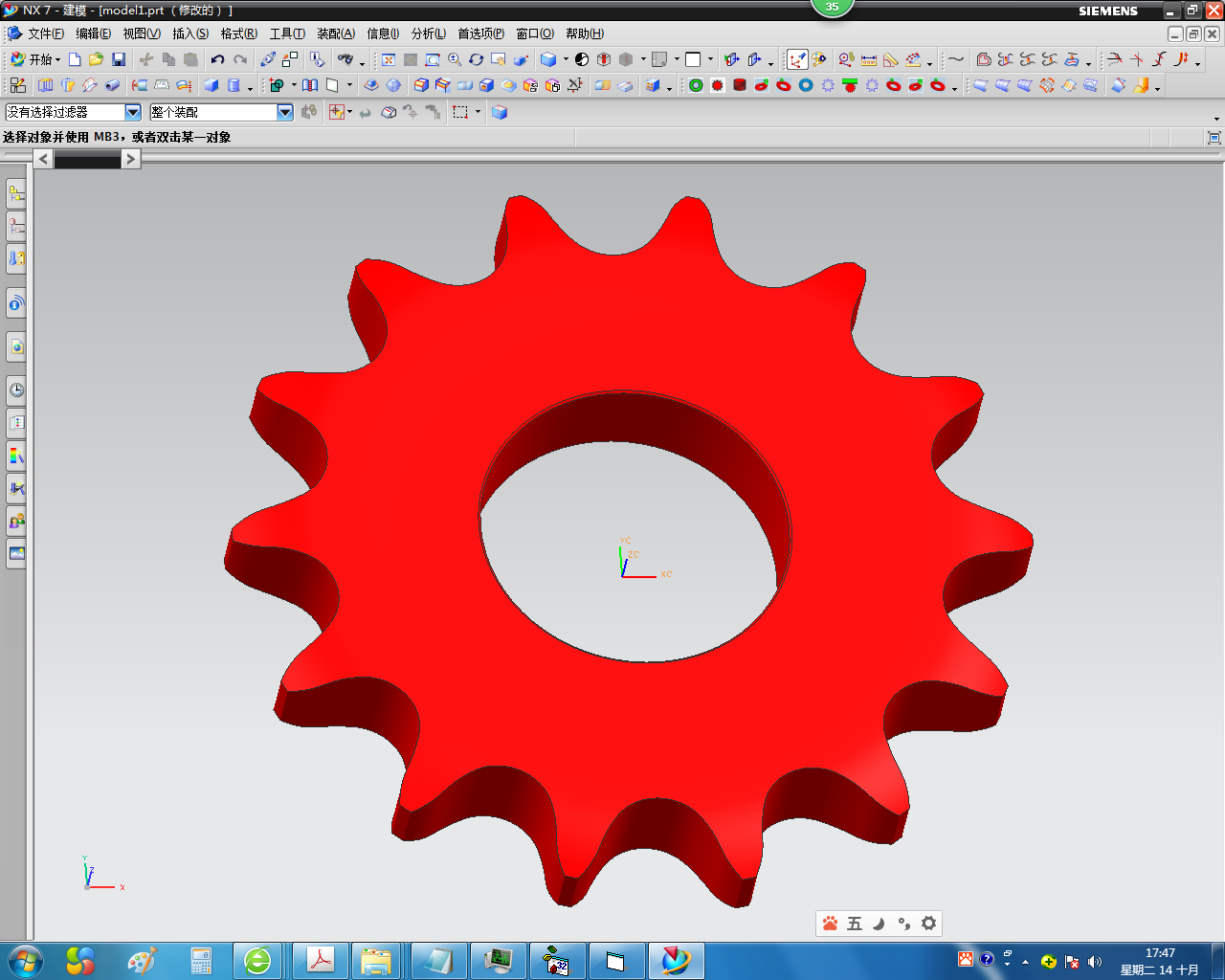

是不是类似以下图形的轮子呢？

zhaobo456000

你可以利用摆线轮齿面方程，在matlab编写齿面点程序，导入三维软件就能创建

hyfjy

拍张轮子的照片发上来看看，根据轮子的一些尺寸，也可以反算出摆线轮的基本参数，前提是的确是摆线针轮机构而不是链轮传动带机构。

hyfjy

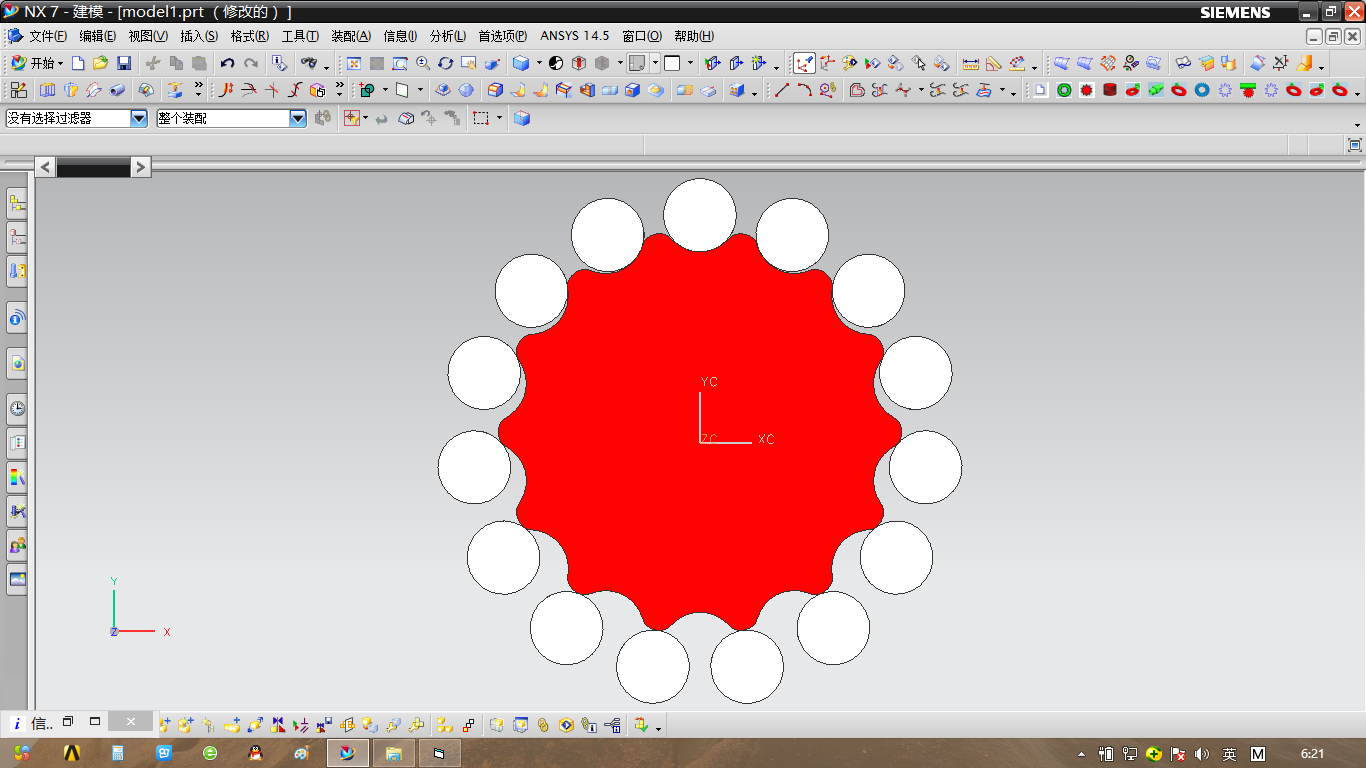

再给个摆线针轮传动副的图，楼主看看像那个。

lsj46845

C:\Users\123\Desktop\微信图片编辑_20190808163103

jhoste

这摆线齿，用什么软件好用些。
