一副按照正弦传动比设计的非圆齿轮副

[复制链接]
发表于 2014-8-31 19:20 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x

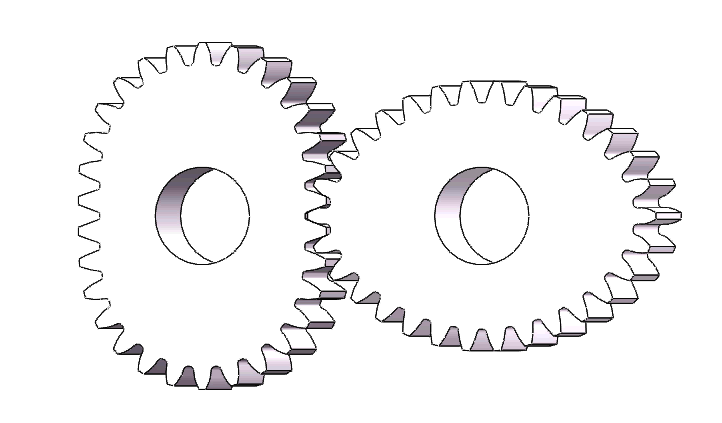

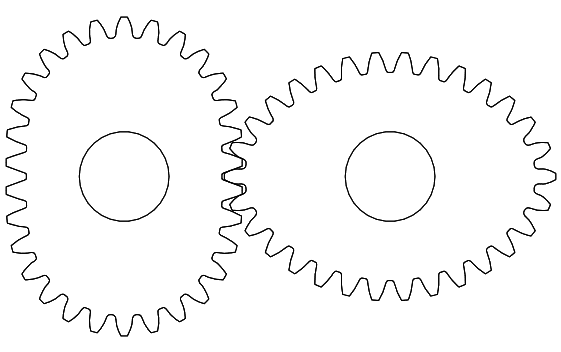

实现正弦函数传动比的非圆齿轮副
发表于 2014-9-9 14:18 | 显示全部楼层
传动比的函数是怎样的,给出,好模仿一下

点评

正文题目已经给出了,传动比就是正弦函数.  发表于 2014-9-9 15:37
发表于 2014-9-9 16:09 | 显示全部楼层
好!

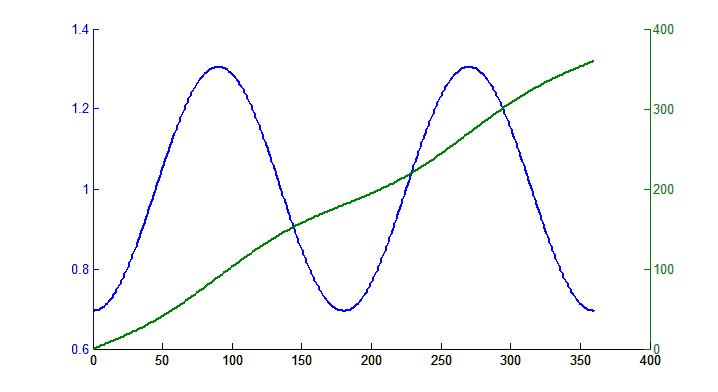

不过你得重做,应该是在360度(主动轮),从动轮转速是一个完整的正弦(而不是2个正弦).
另,再改一下,主动轮180度,从动轮转速是半个正弦,其后是等速.
 楼主| 发表于 2014-9-9 21:29 | 显示全部楼层
 楼主| 发表于 2014-9-9 22:07 | 显示全部楼层
jiajia_nj 发表于 2014-9-9 16:09
好!
不过你得重做,应该是在360度(主动轮),从动轮转速是一个完整的正弦(而不是2个正弦).
另,再改一下,主动 ...

按一个正弦周期设计

点评

对的!  发表于 2014-9-10 08:55
 楼主| 发表于 2014-9-9 22:08 | 显示全部楼层
本帖最后由 zhuzhu006 于 2014-9-9 22:09 编辑
jiajia_nj 发表于 2014-9-9 16:09
好!
不过你得重做,应该是在360度(主动轮),从动轮转速是一个完整的正弦(而不是2个正弦).
另,再改一下,主动 ...

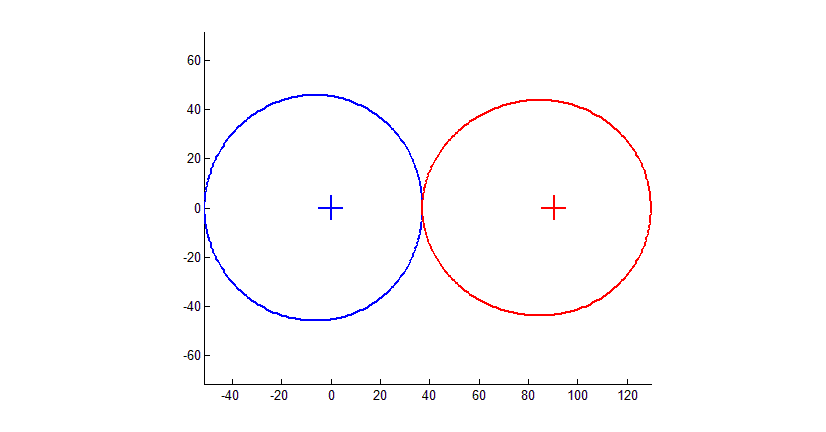

按半个正弦周期和半个匀速周期设计,版主给的条件无法满足节曲线封闭且光滑。。。

点评

似乎不对哎! 见楼下[大刀]的正解!  发表于 2014-9-10 08:56
发表于 2014-9-9 22:14 | 显示全部楼层
本帖最后由 刀疤五 于 2014-9-9 23:39 编辑
zhuzhu006 发表于 2014-9-9 21:29

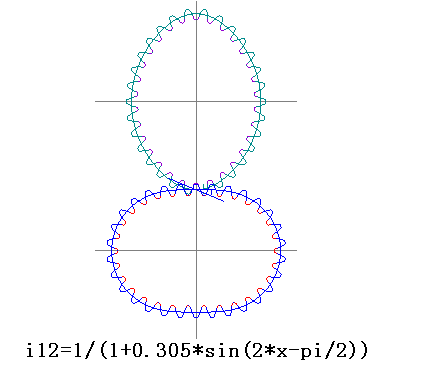

你好,传动比函数为 i21=1+0.305*sin(2*g-pi/2)

i21是正弦曲线,I12非正弦曲线

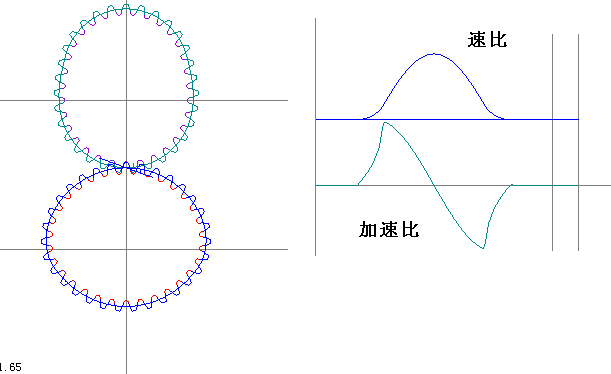

下面是按jiajia_nj的出题,尝试求解

360度(主动轮),转速比i12是一个完整的正弦

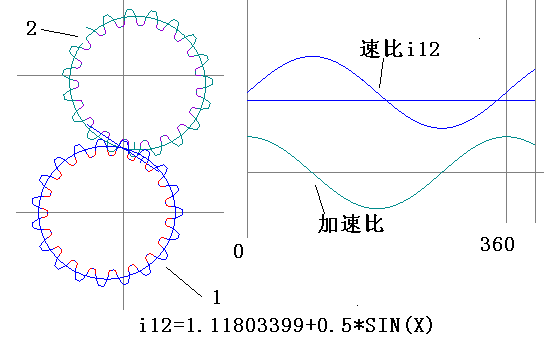

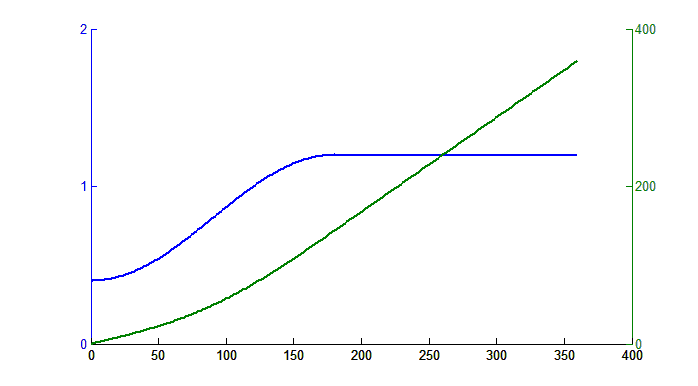

从动轮转速是半个正弦,其后是等速.
等速与正弦相接部份采用圆滑处理,否则加速比突变,节曲线有拐点

点评

全对! 右边的图能[标出数字单位]就更好(象zhuzhu006那样)  发表于 2014-9-10 08:58
发表于 2014-9-10 08:07 | 显示全部楼层
这个题目难度大,学习中@@@
发表于 2014-9-10 09:17 | 显示全部楼层
一般国内用户给出的需求大部分不会是传动比函数,多半会是实物的长宽等尺寸,其原因嘛,呵呵,你懂的.
老外提出的需求,则会详细些(转角离散数据,或传动比关键点数据).

不管怎么样,节曲线的修正是基本功课.
 楼主| 发表于 2014-9-10 16:21 | 显示全部楼层
jiajia_nj 发表于 2014-9-10 09:17
一般国内用户给出的需求大部分不会是传动比函数,多半会是实物的长宽等尺寸,其原因嘛,呵呵,你懂的.
老外提出 ...

恩,版主(jiajia_nj)说的是,节曲线修正很重要,以后多向版主讨教哈,刀疤大侠做的很好,值得学习
