渐开线行星轮系的不等分装配法

hyfjy · 发表于 2010-11-2 19:33

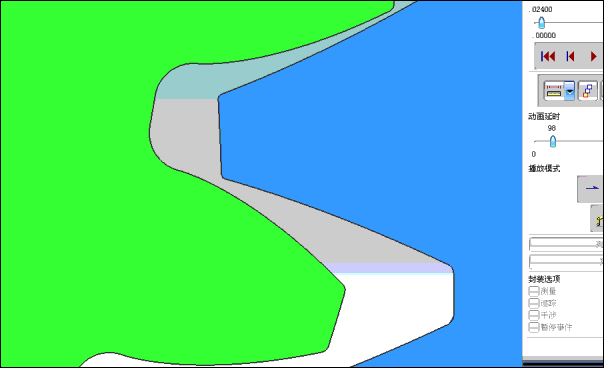

做了二个精细看运动仿真的图，做了二幅动画，主要目的是看清外啮合的全过程及内啮合的全过程的慢动作。还有一个屏幕录像，经压缩了，有兴趣的朋友可以看一下，相当精细的。


行星轮系细细看.part1.rar (1.43 MB, 下载次数: 51)

行星轮系细细看.part2.rar (814.21 KB, 下载次数: 45)

行星轮系在啮合中，随时保留了齿侧间隙，看得很清楚，本来想看内齿轮小径与行星齿轮小径干涉的，没看到呢。

hyfjy · 发表于 2010-11-5 19:02

回复 48824305 的帖子

在计算外啮合或内啮合副的过程中，无侧隙啮合公式才能保证计算的可靠性。在加工中，外齿轮的齿厚一般者是有最小极限尺寸的（公法线或弧齿厚尺寸一般是负公差），内齿轮的最小测量极限尺寸是偏向齿内的，（公法线的尺寸或M值的尺寸一般是正公差）也就是必须要有一定的间隙才能正常啮合，所以在软件中自动给出了最小间隙，保证外啮合副的单面间隙在0.07左右（2.5模数时），内啮合副同样给出了这个啮合间隙，这样就保证二维或三维建模后是有间隙的啮合，如果要进行运动仿真的话也就可以直接进行了。两侧齿面不允许同时啮合，对吧。

niuershiye · 发表于 2010-11-5 22:16

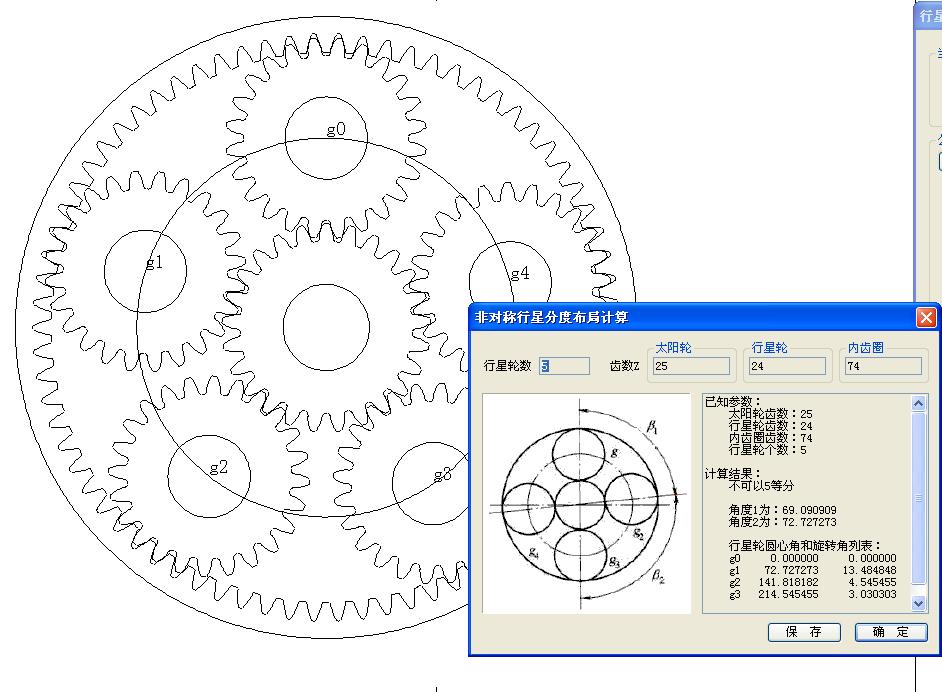

升级的新版软件。
为把不等分行星轮系的设计计算及二维三维作图问题解决，近期过细地对软件的雏形进行了整 ...
hyfjy 发表于 2010-10-17 13:42

登录/注册后可看大图

我们也做了，没有那么多参数。

zhyf · 发表于 2010-11-7 17:05

看了你的“渐开线行星轮系的不等分装配法”很感兴趣，我也做过这方面的工作。如有兴趣，可在网上搜索“行星齿轮传动装配条件”即可。有何修改建议请发至邮箱[url=mailto:“zhangyf1214@126.com]“zhangyf1214@126.com[/url]”,共同探讨。

weihai1028 · 发表于 2010-11-9 21:54

楼主你好：在形成行星结构时对于三者的齿数有这样的要求？（内齿圈齿数+太阳轮齿数）/行星轮个数=整数？？？？

hyfjy · 发表于 2010-11-10 20:19

本帖最后由 hyfjy 于 2010-11-10 20:32 编辑

楼主你好：在形成行星结构时对于三者的齿数有这样的要求？（内齿圈齿数+太阳轮齿数）/行星轮个数=整数？？？ ...
weihai1028 发表于 2010-11-9 21:54

登录/注册后可看大图

不等分行星轮系正是突破了这个人为的框框，不要再进行等分性的计算了，也不要再靠碰巧才能找到正好的齿数了。从这点说还是对设计行星齿轮机构有帮助的。这是从国外的样机中得到的启发，国内的教科书及设计资料应该进行这方面的重要的补充。同时也看到现有的设计资料中的齿数比中有大量的错的齿轮组。

hxer · 发表于 2010-11-13 11:11

hyfjy 发表于 2010-9-9 20:29

登录/注册后可看大图

机械设计手册中以下也是错误的：

设计中发现手册上确实错误不少。有点烦！:(

zgeming · 发表于 2010-11-13 11:27

回复 hyfjy 的帖子

这里先向LZ致敬!!
41\42楼的动画效果真好...
想请教一下,这个是在PROE还是UG里面做的吗?
谢谢你!

hyfjy · 发表于 2010-11-13 18:33

回复 zgeming 的帖子

运动仿真是在UG中做的，UG用熟了，谢谢。

83702877 · 发表于 2010-11-13 19:03

谢谢楼主提示
