楼主: hyfjy
收起左侧

渐开线行星轮系的不等分装配法

    [复制链接]
发表于 2015-12-30 14:04 | 显示全部楼层
行星轮自转角度(转速):n行=n内×Z内/Z行+n架×(1-Z内/Z行),把行星轮的分度角作为行星架的输入转角(转速)n架,内齿圈固定。圆整时行星轮的一齿分度角是 360/Z内。应该是这样的吧?我觉得难点是构件间的主动件和从动之间的关系。
发表于 2016-11-3 16:48 | 显示全部楼层
好好学习下,好资料。
发表于 2017-8-4 18:48 | 显示全部楼层
今天看GB 33923标准,发现该标准已经给出了相关的算法。
贴出如下:
发表于 2017-10-12 08:21 | 显示全部楼层
hyfjy 发表于 2010-9-9 20:29
机械设计手册中以下也是错误的:

费老,平时设计也经常遇到齿数不能整除以至调整齿数,调整传动比的情况,也有过类似不均匀分配的朦胧想法;但碍于不等分角度计算的难度及不均衡系数的考虑,经常放弃对这一方面的继续思索;行星轮的不均匀分配,不失为一种特殊情况下好的解决方案,为国内设计方案思路点赞,但不知这种设计对浮动行星架不均衡系数有多大变化,国外目前是否有相应数据可查

点评

不等分行星齿轮分布的计算,论坛上不少朋友都通过自己的计算,给出了结论,其实,在实践中,未级一般都可用,如果是四级结构,未二级也不是大问题,所以使用的地方还是相当多的。  发表于 2017-10-17 20:17
发表于 2017-10-13 21:44 | 显示全部楼层
2013年(到现在都四年啦),测绘老外一套  NGWN2



发表于 2018-1-17 21:54 来自手机 | 显示全部楼层
不等分从几何上来说是没问题的,但是离心力的振动问题怎么解决?靠的是什么?

点评

四行星轮要好的多。  发表于 2018-1-18 21:26
发表于 2018-1-17 22:07 来自手机 | 显示全部楼层
非均布是个可以好好研究的问题,
发表于 2019-4-19 09:14 | 显示全部楼层

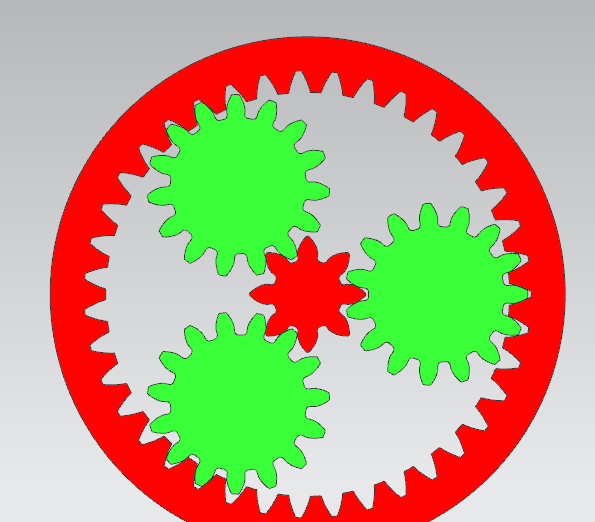

模数1.25,太阳轮齿数8,行星轮齿数15,内齿轮齿数39,中心距15,直齿,有劳各位怎么分配3个行星轮的角度位置?还有均布行星轮和不均布行星轮,齿轮的参数是不是有变化,是不是用等分均布行星轮直接装到不等分的行星架上?这两个问题有点不太清楚,谢谢。
发表于 2019-4-19 09:46 | 显示全部楼层
本帖最后由 submariner 于 2019-4-19 10:01 编辑
wshzjmwhz 发表于 2019-4-19 09:14
模数1.25,太阳轮齿数8,行星轮齿数15,内齿轮齿数39,中心距15,直齿,有劳各位怎么分配3个行星轮的角度位 ...

Za= 8  Zc= 15  Zb= 39  a=15  mn=1.25  Cs= 3  Xa=0.286  Xc=0.25924  Xb=0.25924   αn=25  β=0
注意:压力角调整为25度,齿顶有些过尖;(也可以压力角20度不变,中心距加大到至少15.1,但同样存在齿顶变尖问题)

传动比i=5.875
中心距a=15.0
行星轮均布装配条件:不满足!

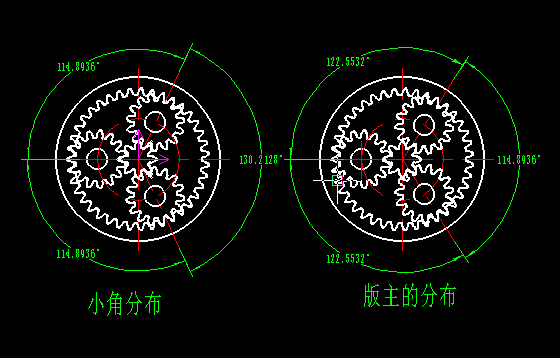

行星轮不均布装配:相邻行星轮间夹角依次为:
122.5532°;122.5532°;114.8936°;
行星轮不均布邻接条件:满足!
外啮合啮合角:29.71  °
内啮合啮合角:25.0  °
端面重合度: 外啮合εae=1.1554;
公约数检查:Zb与Zc、Zb与Cs存在公约数
太阳轮或内齿圈的齿数能被行星轮个数整除,易产生周期性冲击


 楼主| 发表于 2019-4-19 11:46 | 显示全部楼层
mcray23 发表于 2015-4-17 18:26
行星齿轮附加转角为:-237.715156130998
圆整后行星齿轮附加转角为: 11.5156130997715

对于“负值”来说,加上360度,如果还是负值,继续加直到变成正值然后看一下是否大于齿轮一齿分度角(360/齿数),如果大就减少一个一齿分度角,直到是小于一齿分度角的正值
