楼主: lxj200300
收起左侧

冠齿轮参数

[复制链接]
 楼主| 发表于 2010-8-17 11:51 | 显示全部楼层
回复 LCF0917 的帖子


    谢谢你的指教。
我按照你的方法,算出来的安装距跟实际测量的尺寸是比较接近。你所说的5-10度内锥我不太明白。
冠齿的齿形一头大一头小,跟直齿配合应该有问题吧,与其配合的齿轮参数该怎么定呢?

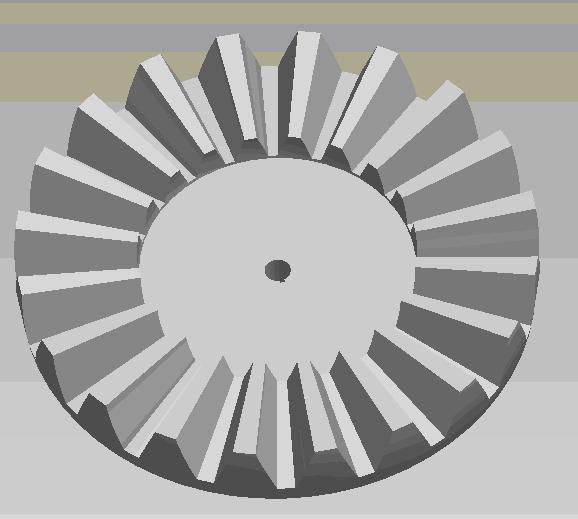

不知你用不用PROE3.0及以上,我发个档案上来,可以修改生成如图的形状。

评分

1

查看全部评分

发表于 2010-8-17 12:31 | 显示全部楼层
回复
这是与其配合的小齿轮。
大齿分度圆,你说中径除以齿数,中径是指?
小齿的参数是:T9*M0.5
大齿是22个齿,五金钣的厚度是1MM,零件的最大外径
是13MM,高度为3MM。
lxj200300 发表于 2010-8-17 09:58
中径指:
(13+11)/2=12
但按照“T9*M0.5”,大轮分圆=11。



发表于 2010-8-17 14:35 | 显示全部楼层
回复 lxj200300 的帖子

若小轮为圆柱齿轮,大轮是面齿轮,不是冠齿轮

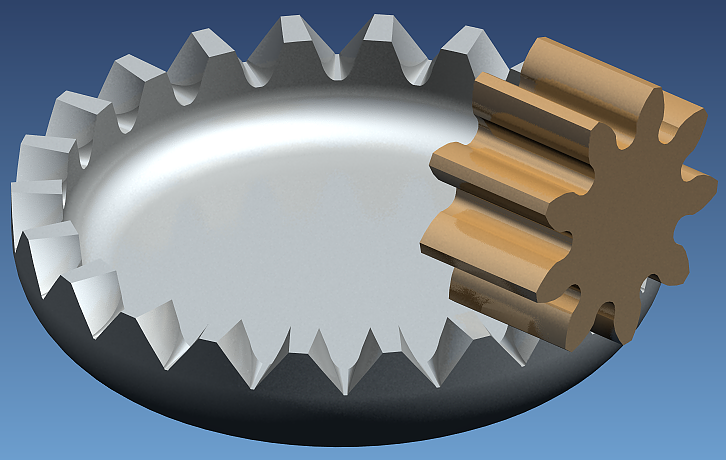

小轮按渐开线,则有如下图:
不但跟实物看起来不太像,而且无法近似简化成实物图片的齿形。

俺只推导了渐开线面齿轮,建议楼主找一找摆线面齿轮方面的资料看看。


评分

1

查看全部评分

 楼主| 发表于 2010-8-17 16:25 | 显示全部楼层
回复 woodee 的帖子


   那个小齿,看上去像渐开线圆柱齿,实际测量上端和下端齿厚也相差很小,0.1mm左右。
摆线面齿轮?我在网上搜,连面齿轮的相关信息都少得可怜。
渐开线面齿轮,我用PROE画不出来。你能传一个我可以修改参数,然后生成我想要的齿轮的档案吗!UG的也可以。
极其感谢WOODEE大哥!
 楼主| 发表于 2010-8-17 16:33 | 显示全部楼层
回复

这个齿轮精度要求不高,故而采取先平板成齿型,再翻边使齿立起来,这个从较大圆角和外侧面翻拉划痕 ...
woodee 发表于 2010-8-16 21:21

大齿先做成平板成齿型,然后翻边。因为精度要求不高,若当小齿是T9*M0.5,那大齿的平板齿的参数该怎么确定呢?齿数是22,模数如果定为0.5的话,那画不出这么大齿。

 楼主| 发表于 2010-9-9 16:16 | 显示全部楼层
我的问题还是没有解决。
发表于 2018-10-3 17:29 | 显示全部楼层
东西看着简单,弄起来就比较麻烦了,不好玩
发表于 2018-10-25 20:07 | 显示全部楼层
小齿轮是圆柱齿轮,大齿轮是伞齿轮,配合要求应该不高的。类似的产品我们工厂一年要做几万个。
发表于 2018-10-27 08:41 | 显示全部楼层
这玩意还是第一次接触,不知道参数如何计算~
发表于 2023-6-28 14:43 | 显示全部楼层
woodee 发表于 2010-8-16 21:21
回复 lxj200300 的帖子

这个齿轮精度要求不高,故而采取先平板成齿型,再翻边使齿立起来,这个从较大圆 ...

woodee先生,您好!请问面齿轮如何设计,有哪些参数,有没有推荐的面齿轮设计软件。
已知与面齿轮配对的圆柱齿轮模数0.5,齿数14,面齿轮齿数21,请问该面齿轮怎么设计,还望指导,谢谢!
