螺旋锥齿轮滚轧加工批量实验结果

niuershiye

woodee在外地出差，网络不好，老是断，托我发这个帖子。

前一阵见面，我就看到几个试件。建议他多做些，验证一下。

现收到一些图片和录像，我看基本还行。发在下面，有问题过几天woodee详细解释。

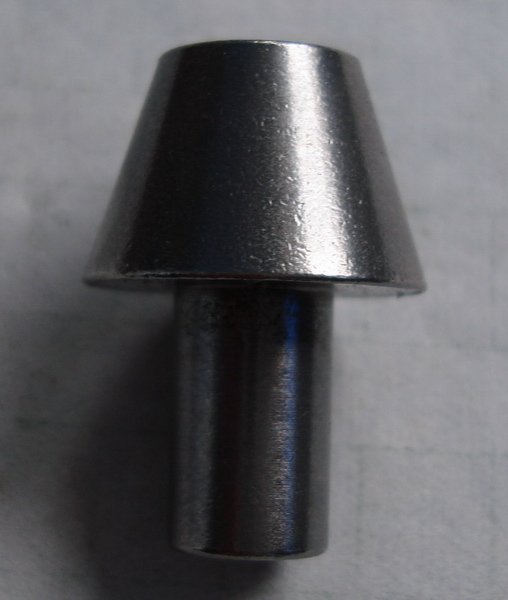

齿坯：


加工录像：
http://v.youku.com/v_show/id_XMTkwMTM5NzQ4.html

加工速率很好

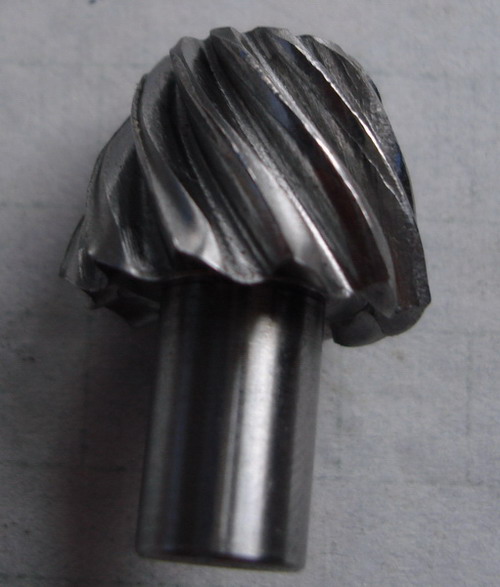

滚轧完成：

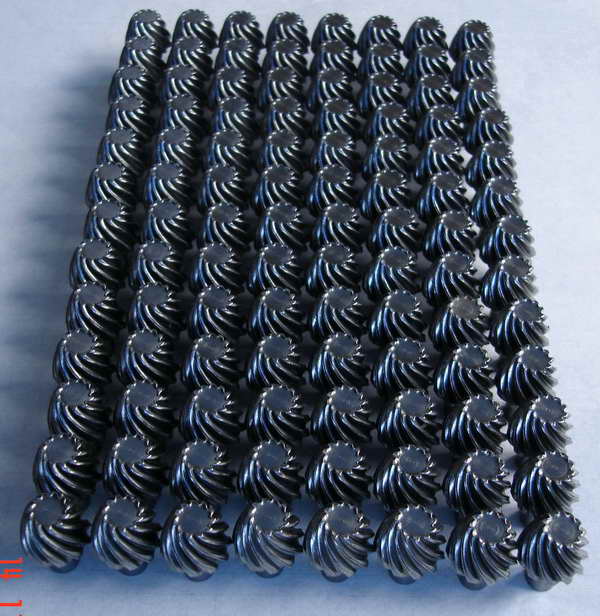

一堆、一排：

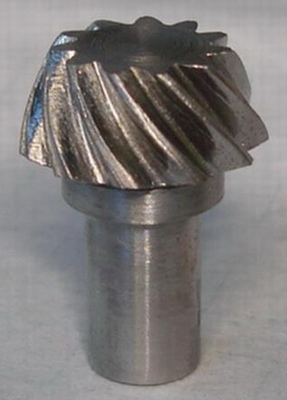

去除滚轧余量：

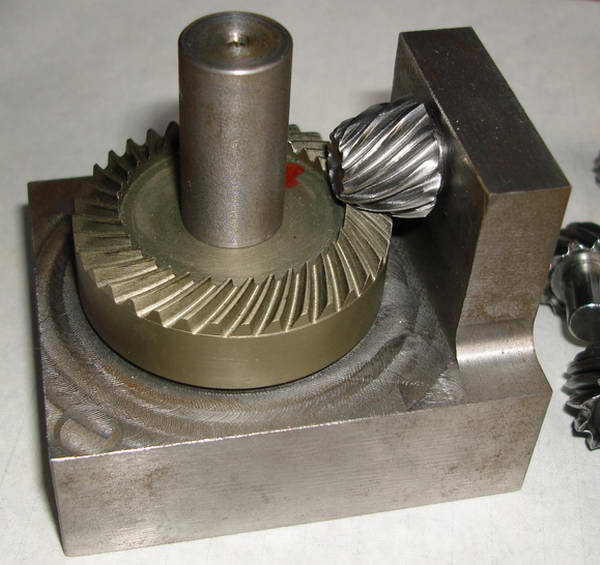

拟合：


拟合录像：
http://v.youku.com/v_show/id_XMTkwMTM2MTI0.html


完成件拟合：

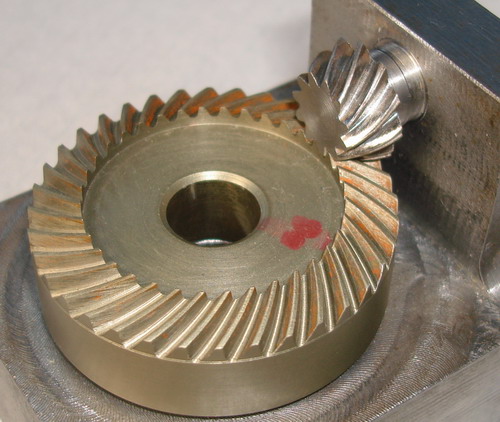

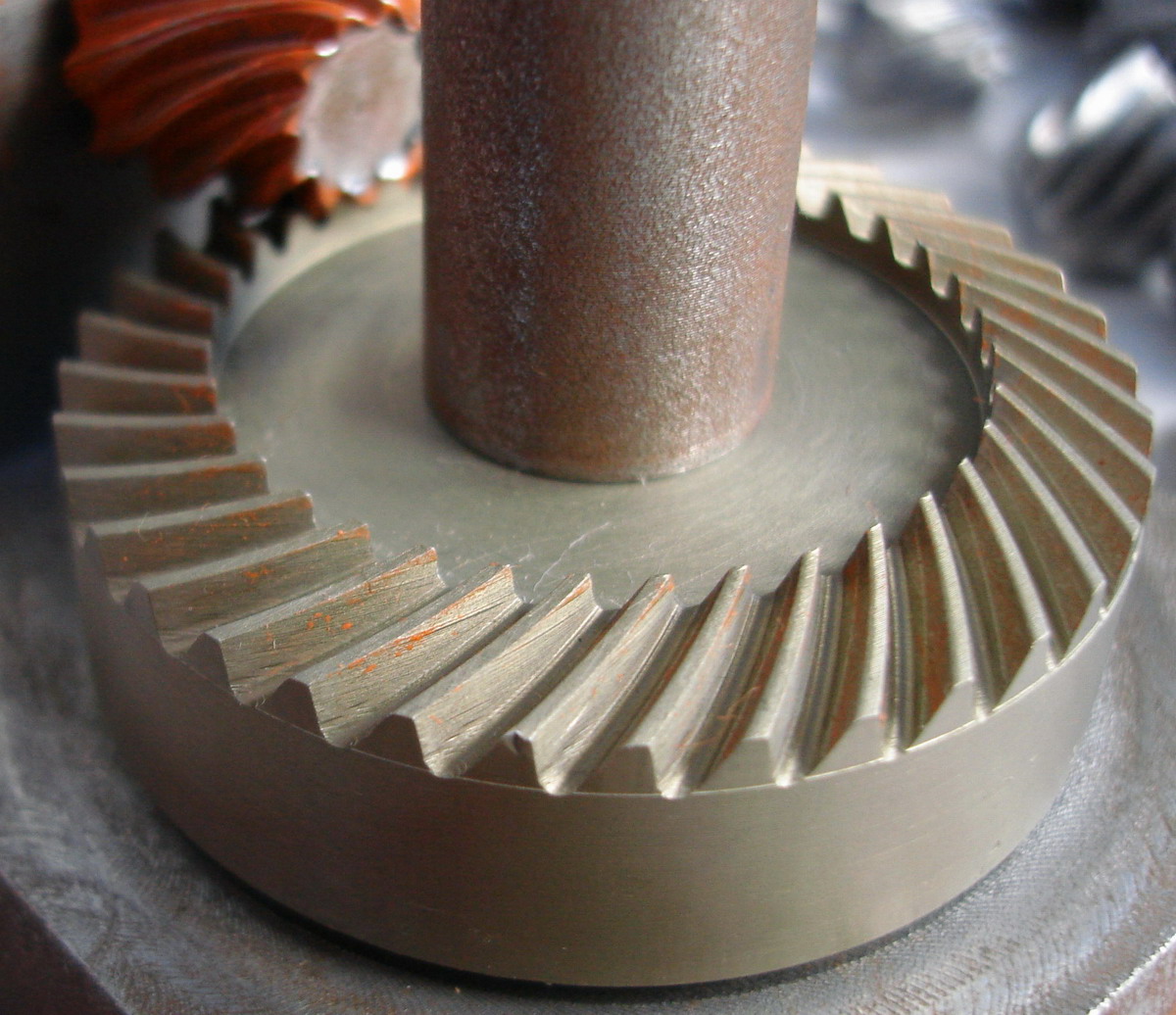

接触痕迹：

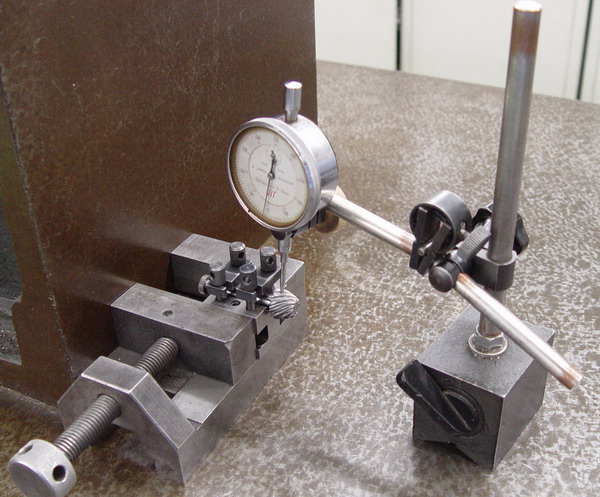

跳动检查：

这个比较理想，5个试件，径跳在0.014~0.023。

吕世祥

长见识了！新工艺如果能成功，对电动工具行业齿轮将产生革命性的影响。但有几点疑问：模具母齿轮的精度和寿命？热轧还是冷轧？轧制范围等？

wzjshark

好东西，不知用的哪家的滚扎机，什么型号，多少压力的？

niuershiye

好东西，不知用的哪家的滚扎机，什么型号，多少压力的？
wzjshark 发表于 2010-7-22 15:06


登录/注册后可看大图

滚扎机也是 woodee 设计与制造的 ！

zhangjun

大轮可以进行滚扎吗？不知道接触面怎样？齿面光洁度和加工精度怎么样？还有效率？

ZYH118

哪家的滚扎机，什么型号，

ZYH118

模具母齿轮的精度和寿命如何？轧制范围等？

007小黑

都是行家啊

hyfjy

了不起的一项工艺成果，开创弧齿螺旋锥齿轮产品生产的一条新路，为这一科研成果叫好。

王工

好，能轧最大模数是多少？
