楼主: yxz
收起左侧

新鲜出炉:圆柱齿轮节圆定位磨(车)内孔夹具照片

    [复制链接]
发表于 2010-5-29 21:49 | 显示全部楼层
本帖最后由 poxiangzi 于 2010-5-29 22:24 编辑

内容近似的帖子,请参阅:http://www.gearbbs.net/viewthrea ... =0&page=1#pid100160
3#附件的PDF论文,跟此帖讨论的比较类似。

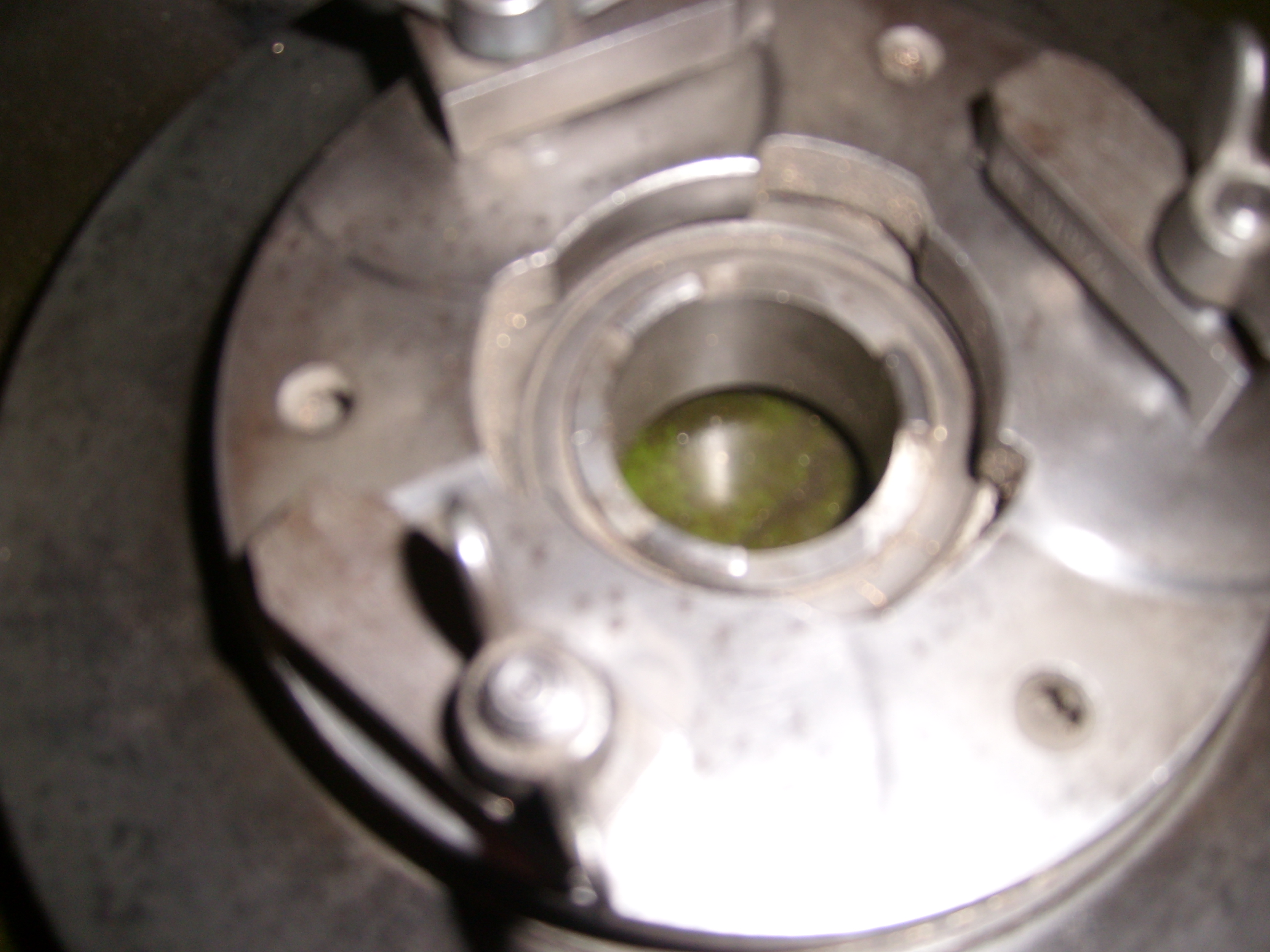

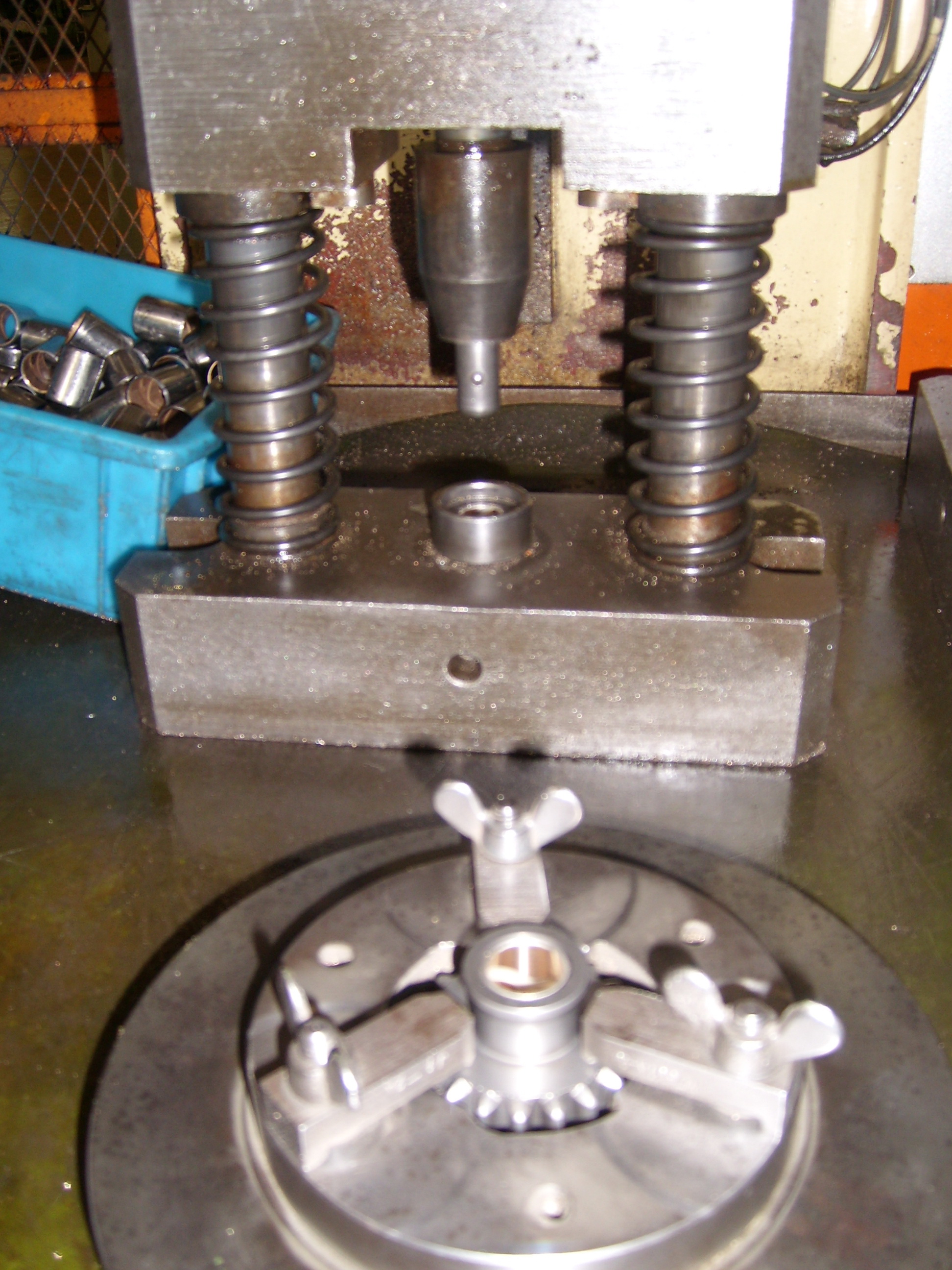

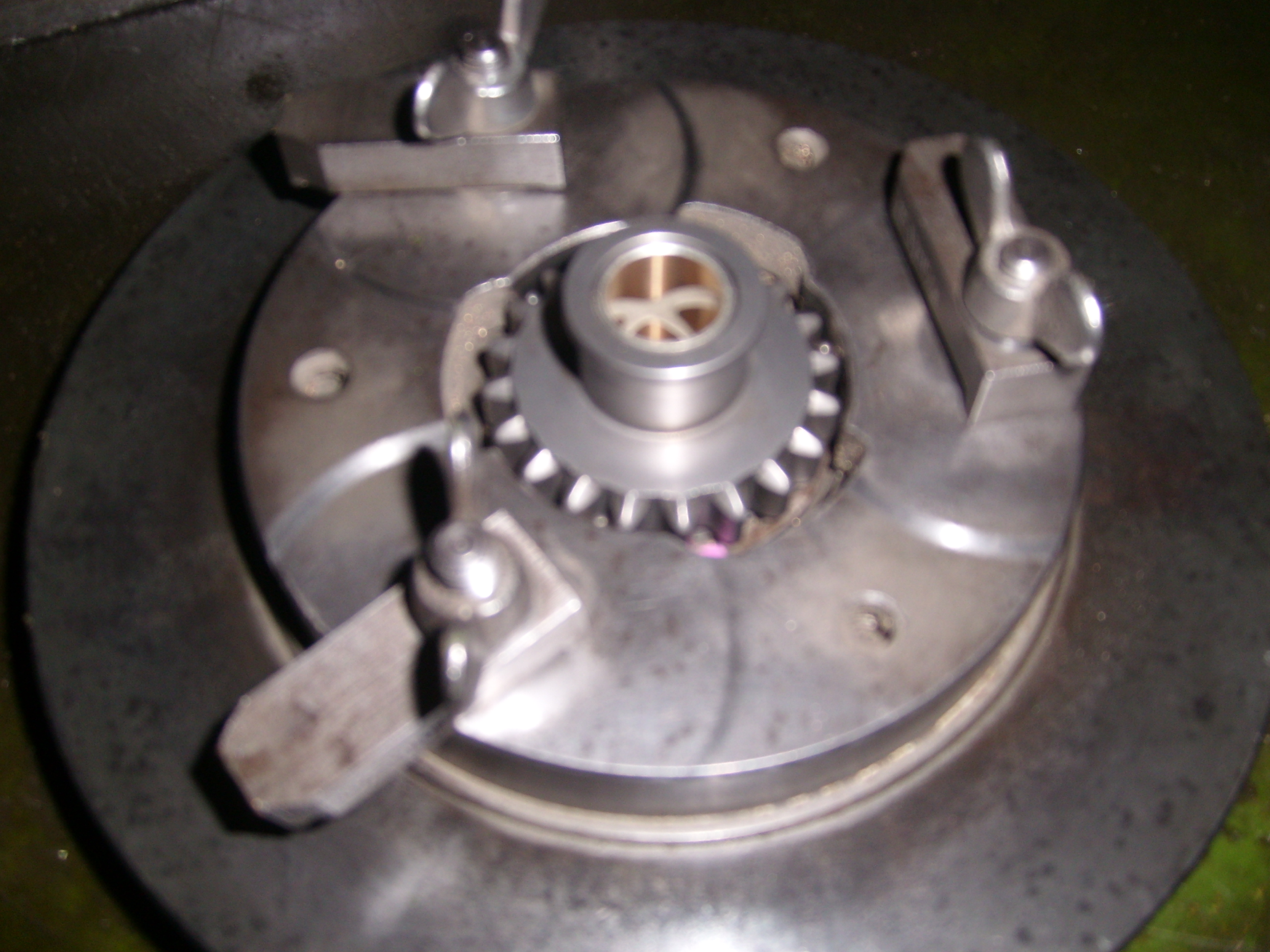

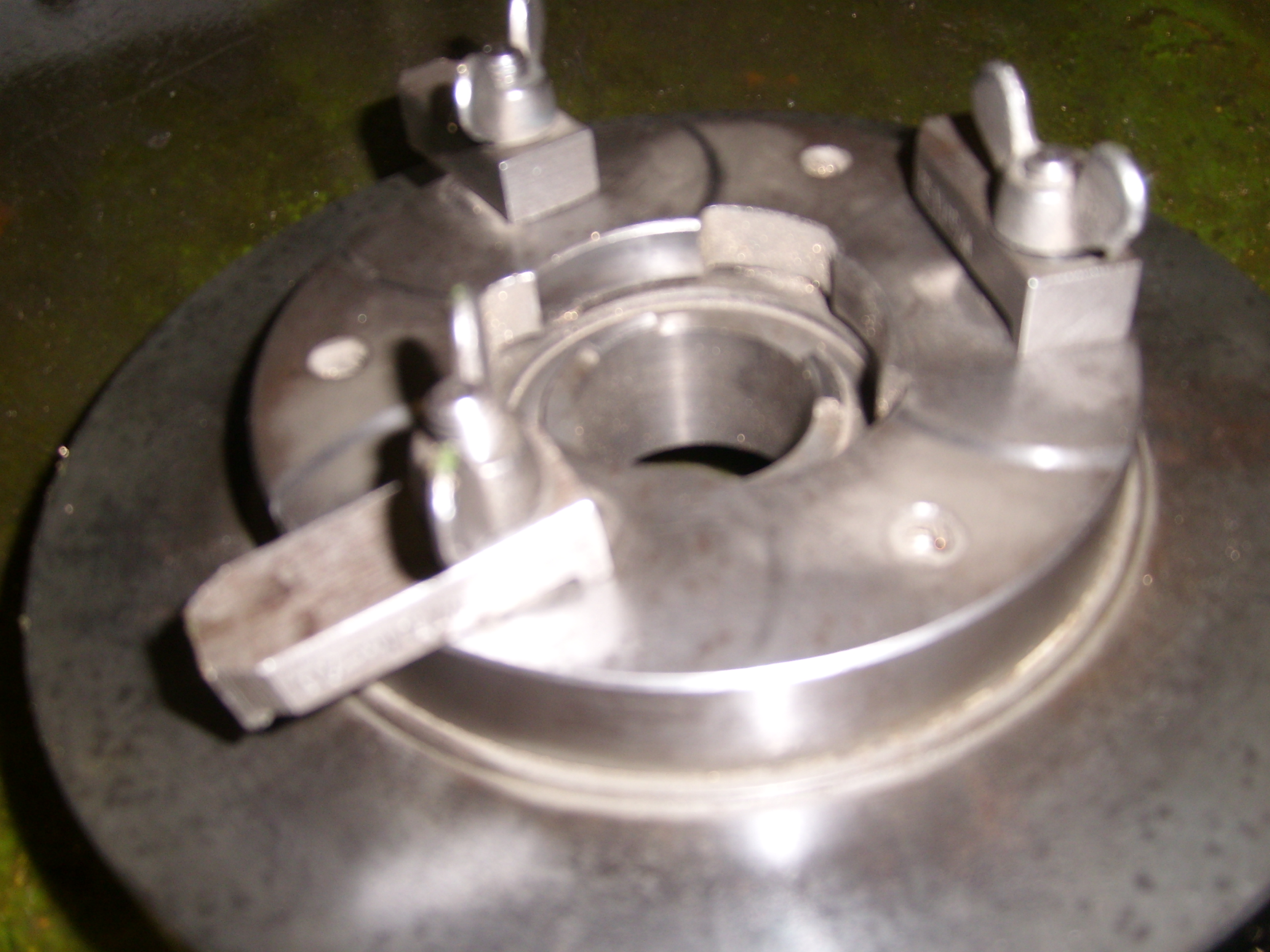

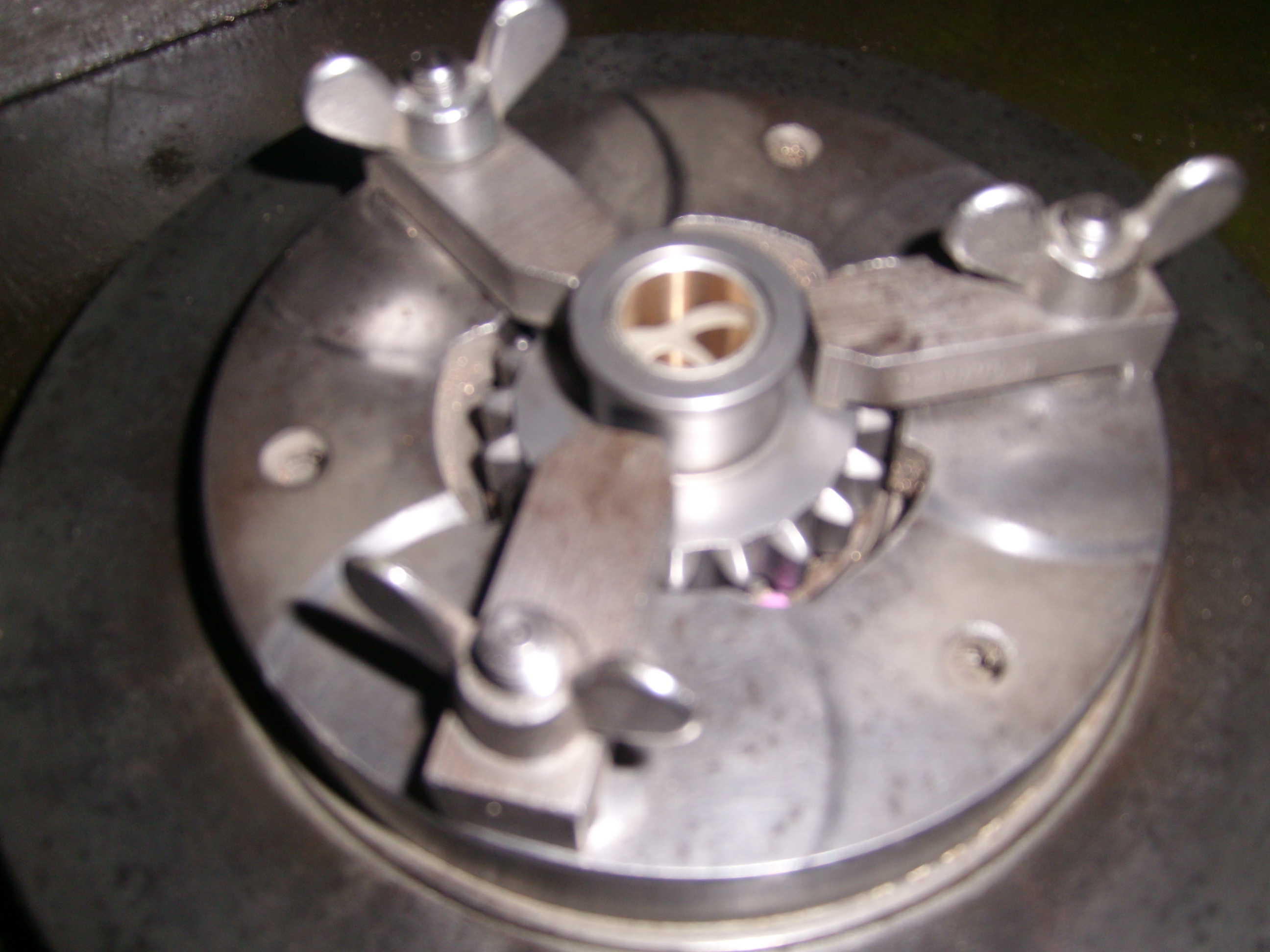

球头、偏心圆夹紧机构(直齿圆柱齿轮)(类似于圆楔形) (7).JPG
球头、偏心圆夹紧机构(直齿圆柱齿轮)(类似于圆楔形) (1).JPG
球头、偏心圆夹紧机构(直齿圆柱齿轮)(类似于圆楔形) (2).JPG
球头、偏心圆夹紧机构(直齿圆柱齿轮)(类似于圆楔形) (3).JPG
球头、偏心圆夹紧机构(直齿圆柱齿轮)(类似于圆楔形) (4).JPG
球头、偏心圆夹紧机构(直齿圆柱齿轮)(类似于圆楔形) (5).JPG
球头、偏心圆夹紧机构(直齿圆柱齿轮)(类似于圆楔形) (6).JPG

评分

1

查看全部评分

发表于 2010-6-5 09:25 | 显示全部楼层
楼主,阿基米德螺旋线生成的曲面(螺旋面)怎么磨啊?要用数控磨床?
 楼主| 发表于 2010-6-5 10:45 | 显示全部楼层
回复 22# 红蜻蜓


    坐标磨
发表于 2010-6-19 23:14 | 显示全部楼层
想做节圆夹具的,他这种很麻烦的,
发表于 2010-7-2 19:40 | 显示全部楼层
楼上的你这样说,那你一定有更好的方法了?
发表于 2010-7-5 23:49 | 显示全部楼层
我公司加工的齿轮都是用这种工装磨内孔,最简易的直接用划线后精车三个偏心槽即可,顺逆两个方向均可夹紧和放松产品;及节径夹具
发表于 2010-7-5 23:56 | 显示全部楼层
我自行设计过一副双节径夹具,小齿用三个钢球带小锥度定位,大齿用上述方法定位,试用过,质量能保证,只是装卸不是很方便,因多种原因,未改进小锥度的大小来验证,遗憾
发表于 2010-7-23 10:31 | 显示全部楼层
设计的不错,这是专用夹具,如果跳动不好可能会影响定位的
发表于 2011-3-12 19:26 | 显示全部楼层
思路还是不错,加工中心应该可以做出螺旋槽的
发表于 2011-3-13 22:13 | 显示全部楼层
你那个节圆夹具也太复杂了吧,其实节圆夹具也没你们想向的那么复杂,他的借口尺寸就是三抓卡盘和机床法兰盘 的尺寸,然后节圆度夹具的偏心环就是利用齿轮比齿顶圆大,齿轮M值来制作的偏心环,节圆棒子夹紧的时候就是他们M值夹紧位置,你也做的太复杂了吧~
