摆线轮齿形的公法线尺寸计算

hyfjy · 发表于 2010-4-7 21:22

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

摆线轮齿形的公法线尺寸计算。
在计算摆线齿形图样条线后，为加工、测量的需要，须对齿形尺寸计算出测量尺寸，也就是跨若干齿的公法线尺寸，不知是否同行都认为这就是公法线尺寸?(所谓公法线，是指曲线上具有公共法线的那个位置计算出的尺寸)，有了这个尺寸，就可以对加工的齿厚进行测量以判定是否符合设计要求，能否满足装配需要，互换性如何，尤其是摆线轮用于油泵之类，需要较精密配合尺寸的地方，测量尺寸更是衡量产品质量的重要参数。近期本人根据测量尺寸的组成推导出计算测量尺寸公称值的程序，并将原来编制的摆线齿形曲线软件进行了升级，较圆满地解决了这一问题。
几个例子如下：

27齿计算结果如下：

摆线轮偏心距  : 3
摆线轮外圆半径: 100.5
摆线轮节圆半径: 81
摆线轮根圆半径: 94.5
摆线轮齿数 : 27
针轮齿数    : 28
针轮分布圆半径: 104.5
针轮(套)半径  : 7  针轮直径: 14
针轮节圆半径  : 84
设计啮合间隙  : 0
短幅系数    : .803827751196172
针径系数    : 1.67146967897081
极限尺寸    : W 6 = 116.33095530565
极限尺寸    : W 8 = 149.965085279908
极限尺寸    : W 10 = 175.998515124432
极限尺寸    : W 12 = 193.17600136228

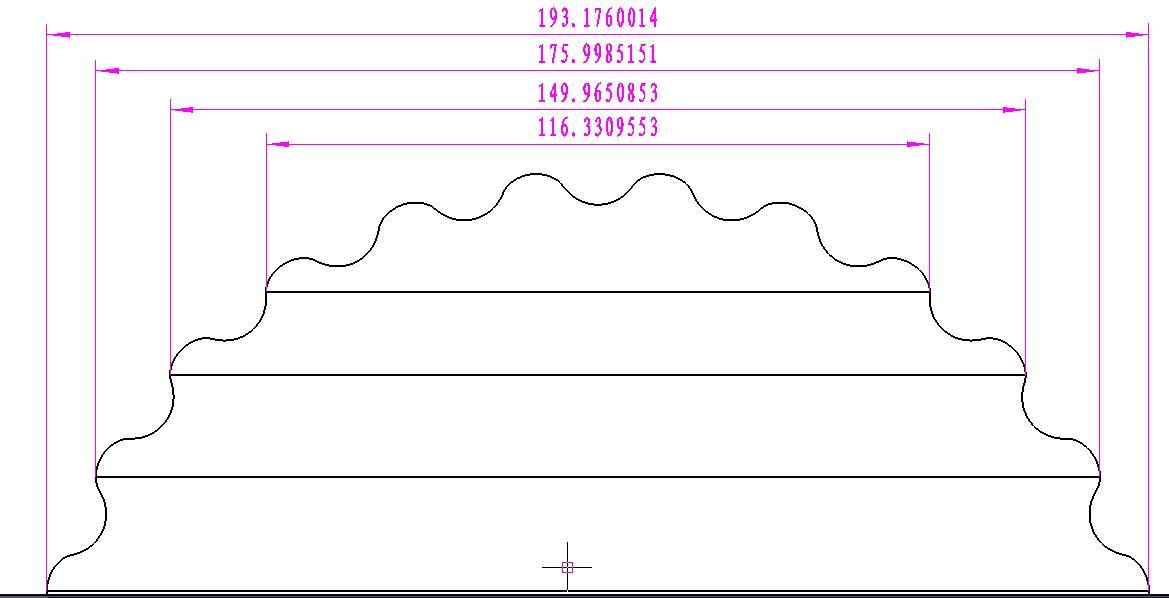

作图如下：

5齿的计算及作图如下：

摆线轮偏心距  : 3
摆线轮外圆半径: 22
摆线轮节圆半径: 15
摆线轮根圆半径: 16
摆线轮齿数 : 5
针轮齿数    : 6
针轮分布圆半径: 30
针轮(套)半径  : 11             针轮直径: 22
针轮节圆半径  : 18
设计啮合间隙  : 0
针轮限制圆直径: 50
短幅系数    : .6
针径系数    : 1.36363636363636
极限尺寸    : W 2 = 30.1842835984238
极限尺寸    : W 3 = 42.3986344520019

图形如下：

6齿的计算及作图：

摆线轮偏心距  : 4
摆线轮外圆半径: 31.5
摆线轮节圆半径: 24
摆线轮根圆半径: 23.5
摆线轮齿数 : 6
针轮齿数    : 7
针轮分布圆半径: 40
针轮(套)半径  : 12.5          针轮直径: 25
针轮节圆半径  : 28
设计啮合间隙  : 0
针轮限制圆直径: 71
短幅系数    : .7
针径系数    : 1.38842796517618
极限尺寸    : W 2 = 37.7188935514573

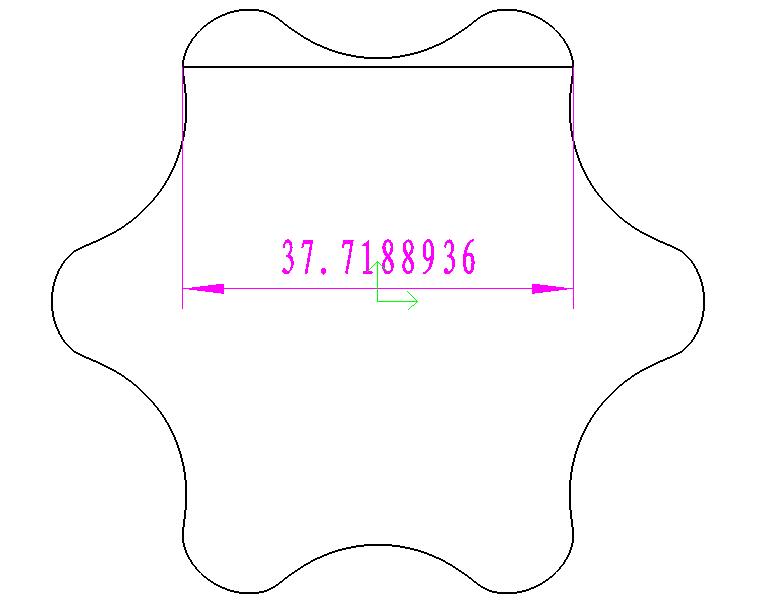

图形如下：

这样就解决了加工测量中的问题。

roryxu · 发表于 2010-4-8 07:59

支持下，非常有用的帖

woodee · 发表于 2010-4-8 11:16

LILI12345FYFY · 发表于 2010-4-8 13:42

楼主能否分享一下？

hyfjy · 发表于 2010-4-14 19:00

回复 4# LILI12345FYFY

请需要试计算或试使用的同仁留下邮箱，我将在近期发出该软件。最好能把实际中使用的情况通问报一下，有问题也请及时告知。谢谢。

longyaner521 · 发表于 2010-4-15 12:23

longyaner521@163.com
我刚好在设计一对摆线针轮，看看你的软件，谢谢了！

gghbb · 发表于 2010-4-15 16:10

很实用，谢谢！

LILI12345FYFY · 发表于 2010-4-17 13:14

既然是发出的，当然是共享。

syc102 · 发表于 2010-4-17 22:46

先谢谢。 SYC102@126.COM
我们公司就是生产摆线付的。有4 ，5齿的，6，7齿的和8，9齿的。

syc102 · 发表于 2010-4-21 20:26

等待，急切等待。
