proe画斜齿轮的简单方法

yandong0106 · 发表于 2009-9-11 08:35

您需要登录才可以下载或查看，没有账号？注册

x

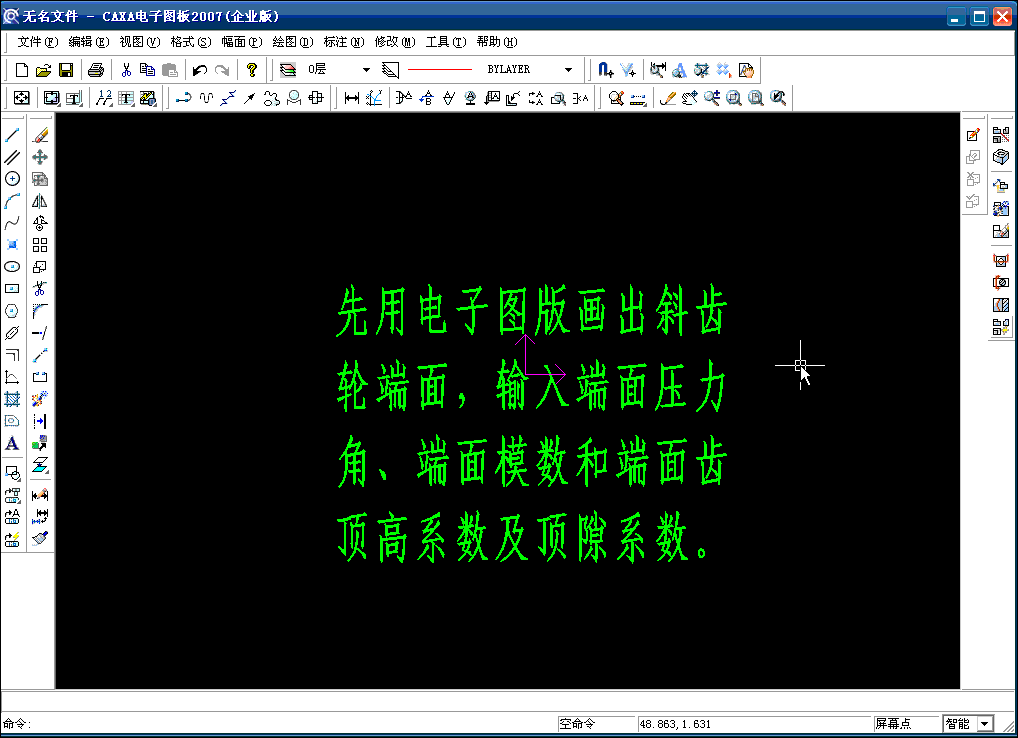

先计算出斜齿轮的端面模数、端面压力角、端面齿顶高系数、端面顶隙系数，然后用CAXA电子图版画斜齿轮端面，再导入到proe 里，具体步骤看视频录像，希望各位互相讨论讨论，这种方法作出来的齿轮标不标准！

uwjnquan · 发表于 2009-9-13 00:22

这是PROE吗。1楼.。。

呵呵。

uwjnquan · 发表于 2009-9-13 00:24

因为我不会CAXA

呵呵。而且也不准吧。不要让我走弯路哦。。。。。

yandong0106 · 发表于 2009-9-14 09:22

CAXA电子图版画齿轮很方便，并且还是很准确的

叶国步 · 发表于 2009-10-23 19:13

我怎么想不到呢，这个方法不错。就是画不了其它齿轮啊

beyond20058 · 发表于 2009-10-27 13:47

挺快的

yandong0106 · 发表于 2009-10-27 15:31

回复 5# 叶国步

这种方法除了斜齿轮外，还可以画直齿轮，直齿轮就没这么复杂了

fanns · 发表于 2009-11-7 14:27

我在二维时一直用清华天河CAD，没有用CAXA，先把它下下来吧，但愿从中也能得到启发。
在这先谢了！

yandong0106 · 发表于 2009-11-9 10:02

回复 8# fanns
用天河cad也可以的

fanns · 发表于 2009-11-9 13:56

回复 9# yandong0106

谢谢你啊，一直闭门造车，看了你提供的材料，我受到的启发很大。谢谢了！
