关于粉末冶金轮架的造型

[复制链接]
发表于 2013-1-7 22:48 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
本帖最后由 wanghuang117 于 2013-1-7 23:18 编辑

最近在开发一款三级行星减速箱,最后两级用到粉末冶金的行星架,关于造型和总工讨论了好久,最后定下来用第二种方案,不知道效果(噪音)如何?

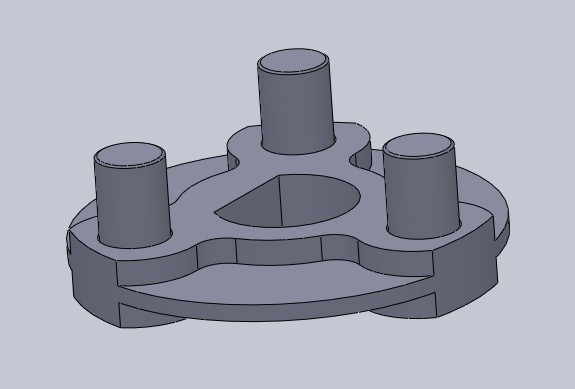

行星轮架2-开模状态

行星轮架2-开模状态

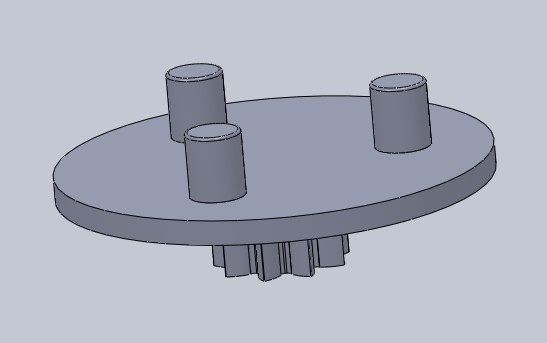

行星轮架2-老状态

行星轮架2-老状态

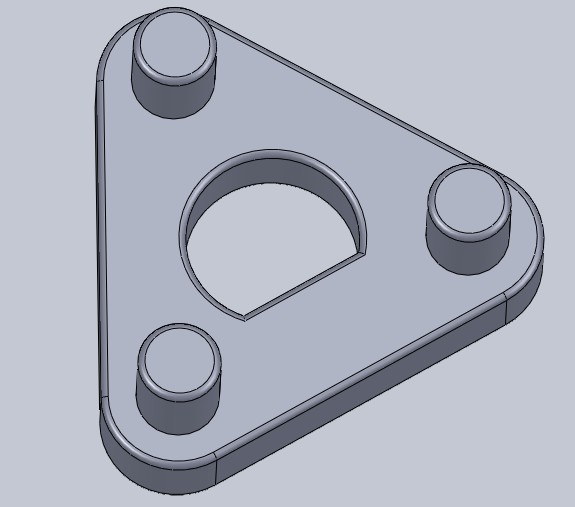

行星轮架3-老状态

行星轮架3-老状态

行星轮架2-开模状态

行星轮架2-开模状态

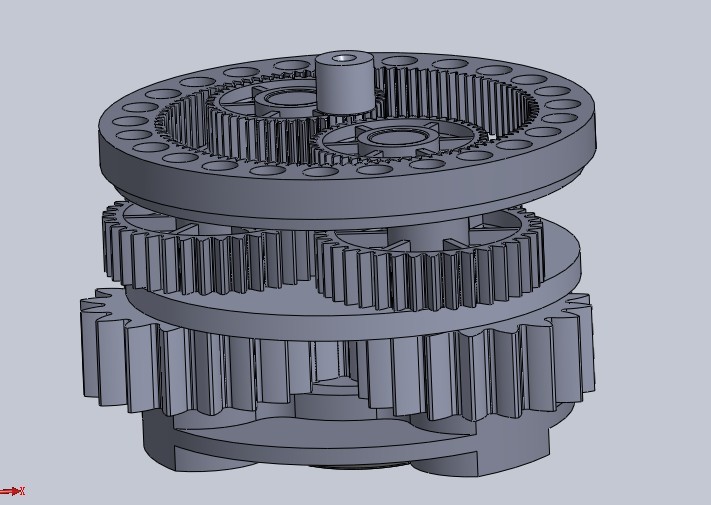

装配老状态

装配老状态

装配新状态

装配新状态

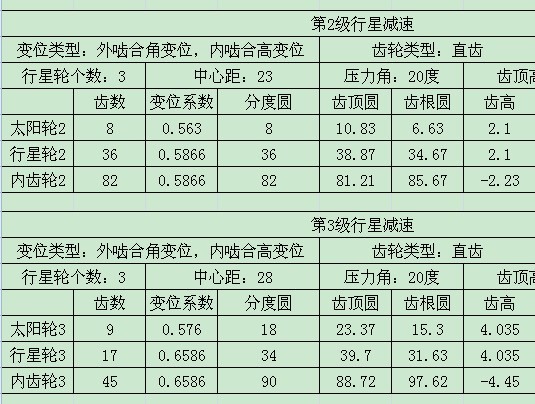

第2、3级齿轮参数

第2、3级齿轮参数

评分

1

查看全部评分

发表于 2013-1-8 11:48 | 显示全部楼层
好帖子顶起来哦
 楼主| 发表于 2013-1-8 21:17 | 显示全部楼层
发表于 2013-1-9 09:17 | 显示全部楼层
有些不协调,相比较,低速级模数偏大了一些 !
 楼主| 发表于 2013-1-10 10:10 | 显示全部楼层
已经开模啦,本来最后准备做到1.75的,但是总工担心强度,最后还是和样品做成一样的模数!
发表于 2013-1-23 12:25 | 显示全部楼层
有机会我们合作、我是粉末冶金的厂家 QQ 3 9 4 5 1 5 9 0 2
 楼主| 发表于 2013-3-28 01:08 | 显示全部楼层
niuershiye 发表于 2013-1-9 09:17
有些不协调,相比较,低速级模数偏大了一些 !

此设计样品已出样品,有些问题需要请教,有空我来发邮件给您?
发表于 2013-3-28 10:11 | 显示全部楼层
粉末冶金能把行星架与太阳轮做到一体,这样对强度很有益的。
发表于 2013-4-15 20:48 | 显示全部楼层
有机会我们合作
发表于 2013-4-15 22:07 | 显示全部楼层
study study
