请问齿形修形为K形齿,检测时评值范围应该怎么设定,是之评定齿根修缘终止点到齿顶修缘起始点吗?
有没有相关的标准规定。
发表于 2012-10-26 21:09 | 显示全部楼层
我们的设备都设定好的,不知道你的是不是,你应该打电话问你的代理商,
发表于 2012-11-27 10:16 | 显示全部楼层
我们都是德方提供的。
发表于 2012-12-9 16:00 | 显示全部楼层
看看原图,一般上面都会有数据的
发表于 2013-2-5 04:47 | 显示全部楼层

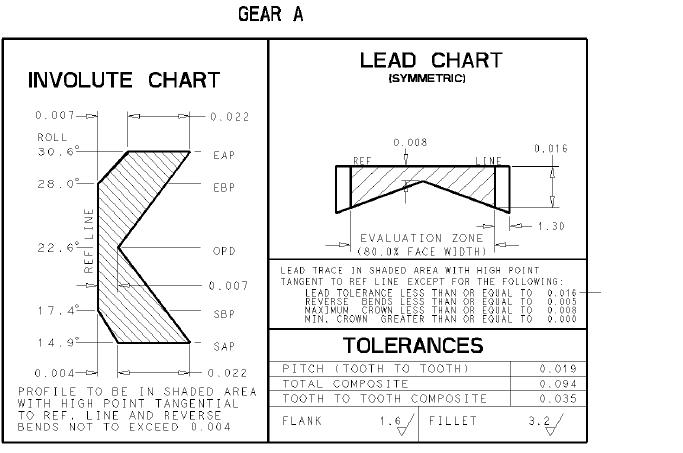

外国的图纸上的K形标注不是很明白,还请大家帮忙解释一下,附件是K形修形标注,谢谢大家

K形修形

K形修形

点评

K形可以在齿轮检测中心上设定,齿形必须在这个范围内,SAP是起评点,对应的展角是14.9°,EAP是终评点,对应的展角是30.6°你这个齿轮齿顶是不修缘的。齿形的反向弯曲(中凹量)不大于0.004.图纸上没有齿部参数所以  发表于 2013-6-10 10:59
发表于 2013-2-5 14:05 | 显示全部楼层
发表于 2013-2-12 21:01 | 显示全部楼层
有这种修形的?人字齿轮?
发表于 2013-2-15 13:24 | 显示全部楼层
学习学习!!!
发表于 2013-4-15 22:26 | 显示全部楼层
这是让你设计一个K形图曲线。可以根据你们厂家的检查仪器的输入顺序进行输入。
上面给出的 起测 起评 终测 终评 都是展角的。
每一步给的都很详细,只要找到仪器需要从哪个点起输入 根据顺寻设计出相同位置的K形图带入到齿廓测量里面就可以了。
可以告诉我你们是什么机器
发表于 2013-5-5 09:33 | 显示全部楼层
起始啮合点到终止啮合点
