渐开线蜗杆与圆柱齿轮啮合设计与制造系统 WSG2.1版

wangjunjtslhc · 发表于 2012-8-14 13:22

woodee 发表于 2012-8-5 16:01

登录/注册后可看大图

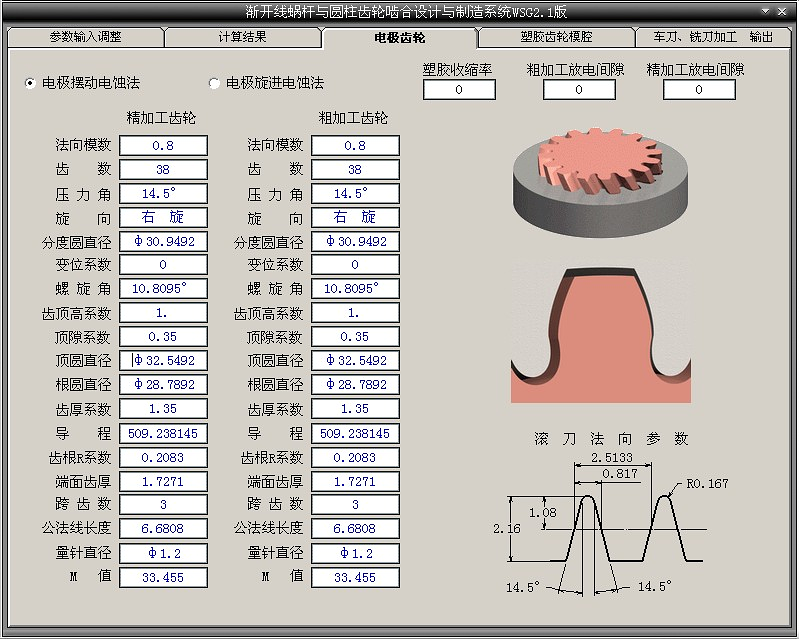

为实现正确的设计，工具加工的准确必不可少。为此，本软件提供了电极齿轮的同步自动计算。

填写正确的塑 ...

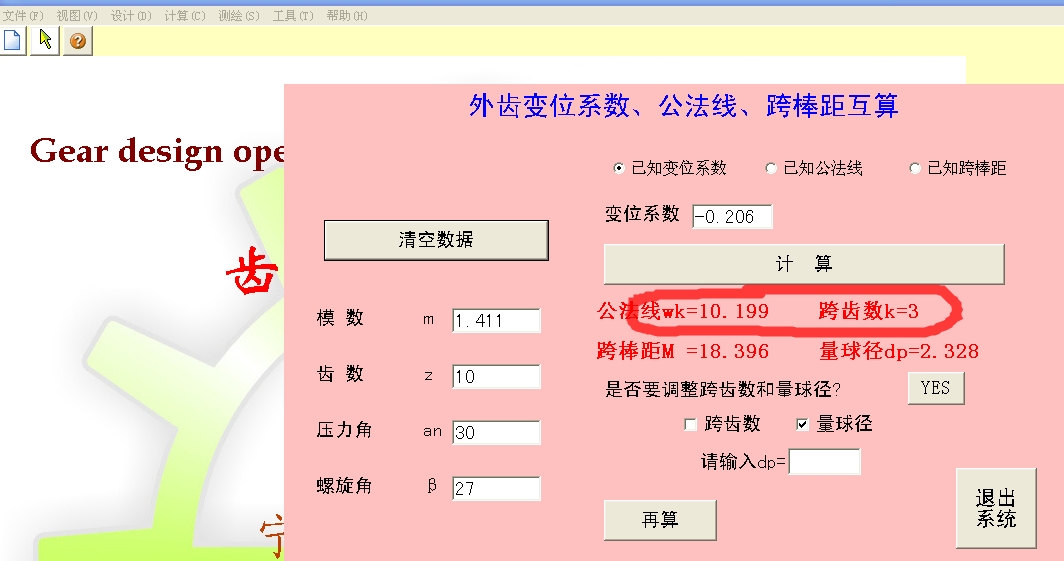

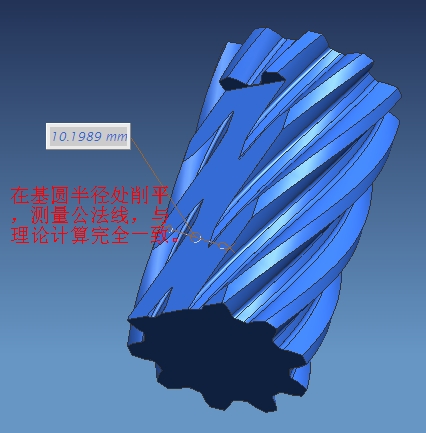

请问吴生你的公法线如何测得，我的这种方法感觉不是太好。

woodee · 发表于 2012-8-14 15:26

本帖最后由 woodee 于 2012-8-14 15:28 编辑

wangjunjtslhc 发表于 2012-8-14 13:22

登录/注册后可看大图

请问吴生你的公法线如何测得，我的这种方法感觉不是太好。

wangjunjtslhc你好！

公法线，我不是测出来的。我是先计算出来，再参数建模表示出来的。
然后再检查模型，看是否刚刚相切，没有干涉。

JINLIANG · 发表于 2012-8-16 15:20

不错的软件，汽车电动转向也可用，但电动转向模数较大，输出扭矩大，大的有80-90Nm，塑料齿轮要机加精度才能保证，精度比雨刷及玻璃升降器高很多，不能有噪声，啮合间隙接近零。

woodee · 发表于 2012-8-16 16:46

JINLIANG 发表于 2012-8-16 15:20

登录/注册后可看大图

不错的软件，汽车电动转向也可用，但电动转向模数较大，输出扭矩大，大的有80-90Nm，塑料齿轮要机加精度才能 ...

谢谢细读！
是的，精度高的，塑胶齿轮要机加。
已经考虑了这一点：
在电极齿轮页，把“塑胶收缩率”、“精加工放电侧隙”、“粗加工放电侧隙”全填写为0，此时的滚刀参数，就是用来机加塑胶齿轮的。

woodee · 发表于 2012-8-16 20:15

JINLIANG 发表于 2012-8-16 15:20

登录/注册后可看大图

不错的软件，汽车电动转向也可用，但电动转向模数较大，输出扭矩大，大的有80-90Nm，塑料齿轮要机加精度才能 ...

“电动转向模数较大，输出扭矩大，大的有80-90Nm……”

这么大的扭矩直接加在塑胶齿轮上可以吗？
我记得小车床的加工切削扭矩，也就这么大啊。

woodee · 发表于 2012-8-17 13:09

wangjunjtslhc 发表于 2012-8-14 13:22

登录/注册后可看大图

请问吴生你的公法线如何测得，我的这种方法感觉不是太好。

对了，上次忘答复了，UG3D模型中，公法线也是可以量的。
用“偏离分析（deviation analysis），选公法线的两个测量面，结果如下图：

注意：此方法有时测不出来，显示全部为0。一般是齿宽太窄造成的，也可能是UG运算不出来。所以，此方法供参考。

流光醉影 · 发表于 2012-8-17 13:30

版主，做的有木有齿轮刀具的设计软件哈，发个界面大家学习学习哈

woodee · 发表于 2012-8-17 13:47

流光醉影发表于 2012-8-17 13:30

登录/注册后可看大图

版主，做的有木有齿轮刀具的设计软件哈，发个界面大家学习学习哈

俺没有，抱歉了。

流光醉影 · 发表于 2012-8-17 13:59

流光醉影 · 发表于 2012-8-17 15:27

流光醉影发表于 2012-8-17 13:59

登录/注册后可看大图

没事哈，看到你以前讨论过渐开线起始点的计算方法，想着你也是做这方面的呢
