渐开线蜗杆与圆柱齿轮啮合设计与制造系统 WSG2.1版

woodee · 发表于 2012-8-1 00:43

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

软件徽标：

渐开线蜗杆与圆柱齿轮啮合设计与制造系统
WSG2.1版

woodee · 发表于 2012-8-1 00:51

本帖最后由 woodee 于 2012-8-1 00:54 编辑

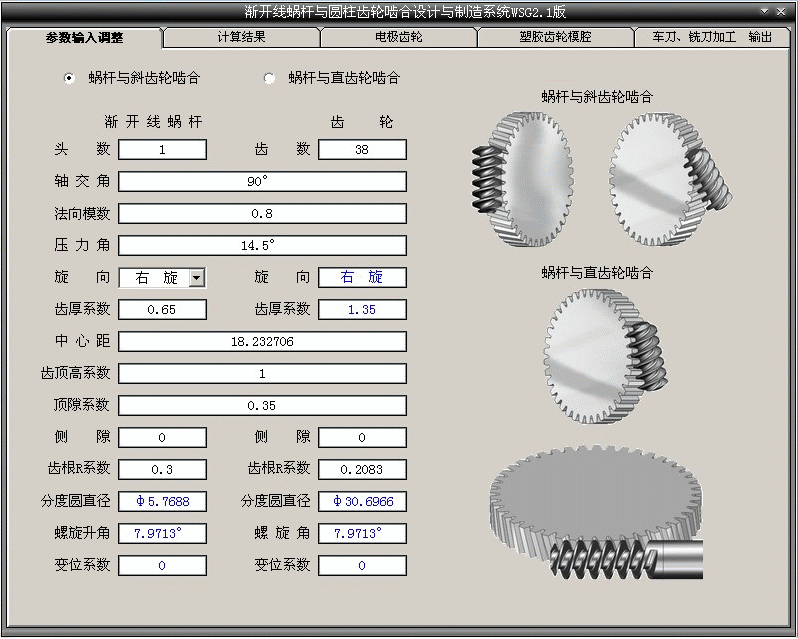

从界面大致了解软件功能：

woodee · 发表于 2012-8-1 01:06

本帖最后由 woodee 于 2012-8-1 01:14 编辑

半智能化设计系统：
·输入轴交角（正负值软件依蜗杆旋向自动选定）、模数、齿数和头数后，计算出最小中心距。
·自动选定蜗杆的最小螺旋升角，以保证蜗杆强度以及不跟切（确保过渡曲线部分无过切）。
·手工圆整中心距，得到合适的螺旋升角。

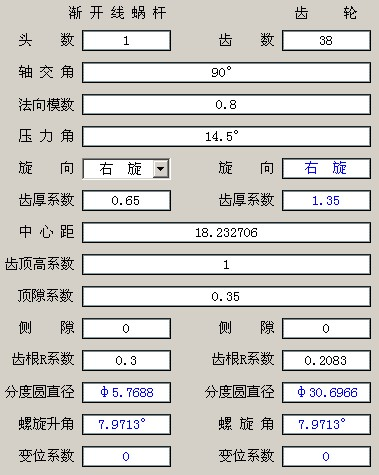

主要参数输入界面：

woodee · 发表于 2012-8-1 01:13

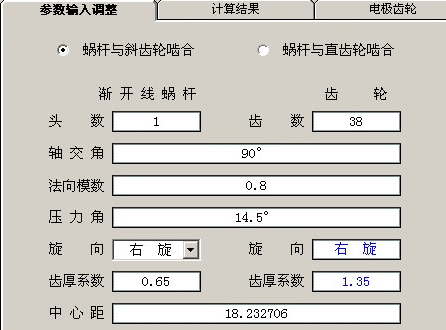

蜗杆与斜齿轮啮合/蜗杆与直齿轮啮合，由点选按钮方便切换：
WSG XtoZ.gif

woodee · 发表于 2012-8-1 12:47

WSG2.1版的塑胶齿轮啮合基本计算结构是：以工件（蜗杆/斜齿轮）的模数为标准，给出非标滚刀参数。

woodee · 发表于 2012-8-1 15:29

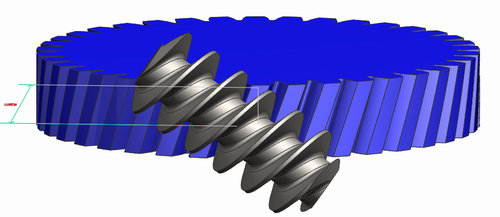

本软件扩展了蜗杆/圆柱齿轮啮合的范围，很方便得到轴交角非90°情形下的啮合模型：

轴交角90°，蜗杆/斜齿轮啮合：

轴交角-55°，蜗杆/斜齿轮啮合：

轴交角74.4°，蜗杆/直齿轮啮合：

woodee · 发表于 2012-8-1 18:39

本帖最后由 woodee 于 2012-8-1 19:20 编辑

塑胶齿轮、粉末冶金齿轮，由于制造模腔的工艺所限制，斜齿轮精度很难达到直齿轮水准。所以如果结构允许，可以设计成蜗杆与直齿轮非90°啮合，以便提高精度、降低成本（不需要做非标滚刀）。

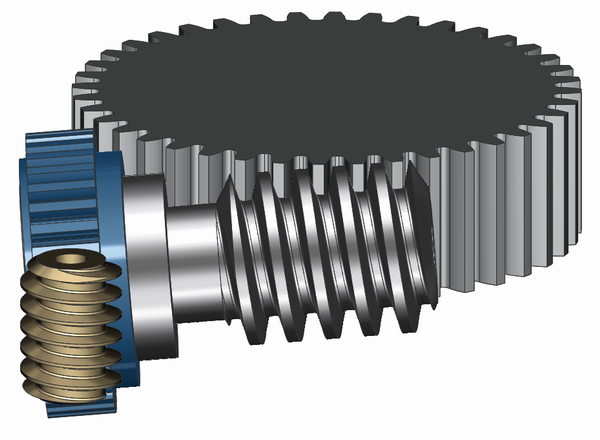

下图为运用实例，后视镜电机调整机构的减速部件：

mrmrw · 发表于 2012-8-2 10:46

恭喜新版本出世！
功能在增强！

周四状 · 发表于 2012-8-2 12:11

恭喜新版本出世！
功能在增强！

woodee · 发表于 2012-8-2 12:19

mrmrw 发表于 2012-8-2 10:46

登录/注册后可看大图

恭喜新版本出世！
功能在增强！

谢谢mrw支持！请提意见和建议。
