2009-05-31 修订的行星计算

    [复制链接]
发表于 2009-5-31 22:07 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
总传动比的分配 —  每级传动比的齿数匹配 。


l例如 总传动比 90 , 选择 3级, 就会自动分配出来 5.6---4.5---3.57143
当点选第一级 5.6 时,在对话框中就自动计算齿数匹配的各种方案,当选择某种结果时,就会将选中的齿数、真实传动比回返,重新计算剩余的,这样就保证了最大限度的接近真实的传动比。


计算界面太阳轮——行星轮——内齿圈 同时计算与参数协调。

在太阳轮(或行星轮)齿数由根切时,适当加大设计中心距,计算总变位并分配 。

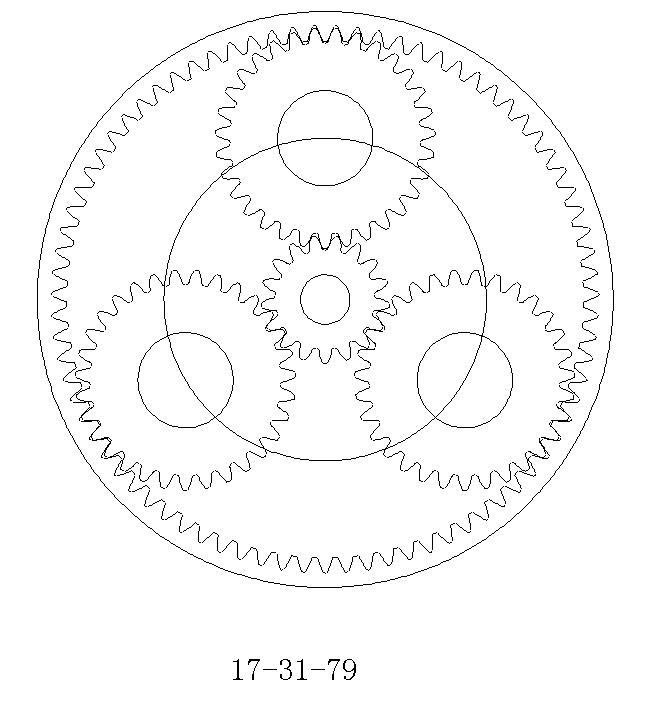

行星绘图 , 按照上面对话框,选择“绘制全部”这个按钮 , 将会出现下面图形。一键搞定 。


评分

1

查看全部评分

 楼主| 发表于 2009-6-1 08:26 | 显示全部楼层

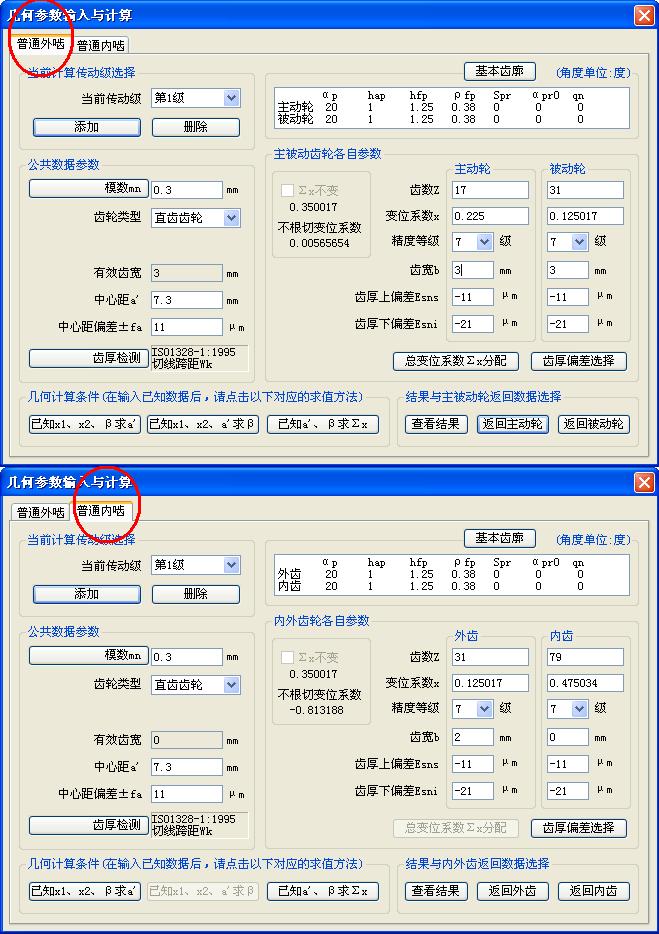

内外啮合的几何计算 。

发表于 2009-6-1 18:10 | 显示全部楼层
牛爷:软件在哪里?
发表于 2009-6-4 19:22 | 显示全部楼层
牛爷,有软件卖吗
 楼主| 发表于 2009-6-6 17:13 | 显示全部楼层
发表于 2009-6-7 18:26 | 显示全部楼层
有软件吗?发邮件给我 meigang001@126.com
发表于 2009-6-8 15:23 | 显示全部楼层
牛爷 给我也来一个啊 liufeng990@shuo.com
发表于 2009-6-8 16:53 | 显示全部楼层
牛爷给我发一个软件啊tianfeng780926@126.com
先谢谢咯!
发表于 2009-6-10 15:39 | 显示全部楼层
牛爷,能给我吗?terrylee@live.cn
发表于 2009-6-11 14:20 | 显示全部楼层
我也要003cam@163.com  拜谢了
