求版主们强度校核。感激不尽!!!!

[复制链接]
发表于 2012-3-12 09:03 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
以前就说过,不过不太清楚方法,希望能再次确认一下,齿圈输入,功率132KW,转速1500左右,峰值扭矩800N*m左右,行星架输出,太阳轮均载,太阳轮33,变位系数0.617;;;行星轮18,变位系数0.559;;;;行星架71,变位系数0.559;;;法向模数2.5,压力角20,螺旋角25,其他标准齿轮,齿宽37,版主们帮忙计算一下强度够不够啊?如果够,最小能选多大的模数?
发表于 2012-3-13 22:43 | 显示全部楼层
以前就说过,不过不太清楚方法
发表于 2018-10-17 00:30 | 显示全部楼层

论坛里有,可以查找到!
发表于 2018-10-17 15:09 | 显示全部楼层
本帖最后由 submariner 于 2018-10-17 15:11 编辑

你的参数有点毛病。
试算了一下外啮合(硬齿面,KA=1,输入扭矩840N.m)

         中心轮       行星轮
接触    1.204       1.182
弯曲    3.752       2.668
发表于 2018-10-17 21:12 | 显示全部楼层

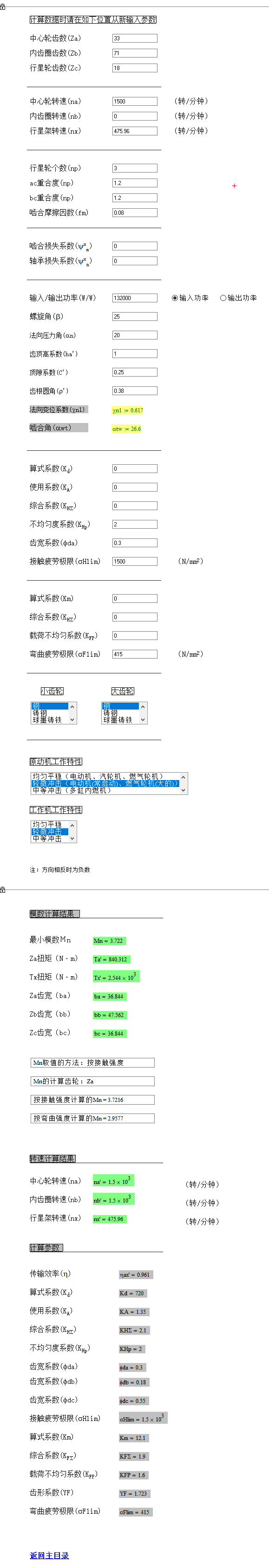

粗略估算了一下
发表于 2018-10-17 22:46 来自手机 | 显示全部楼层
楼上,是内齿轮输入,太阳轮固定,行星架输出
