小模数蜗杆/塑胶斜齿轮副CAD/CAE系统试用版及软件介绍

woodee · 发表于 2012-2-18 14:40

本帖最后由 woodee 于 2012-2-18 14:43 编辑

软件WG1.0的设计和工艺计算原理图解：

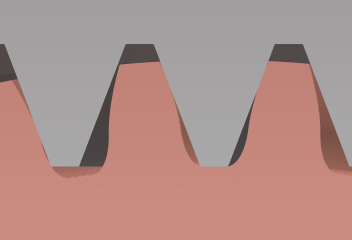

a.20°标准滚刀，加工12°电极齿轮：

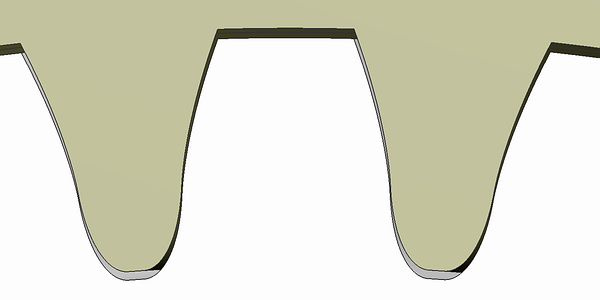

b.电极齿轮电火花加工，由放电间隙可得到如蓝线所示模腔：

c.电极齿轮再旋转一个合适的角度，再电蚀一次，会得到如红线所示的模腔：

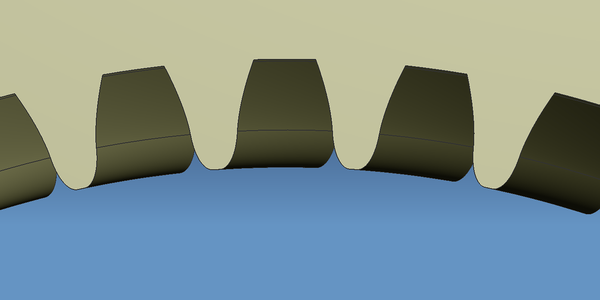

d.模腔如下图示：

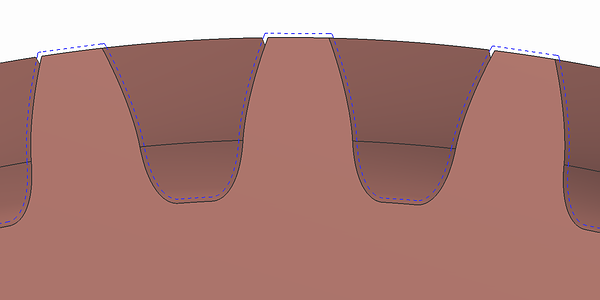

e.注塑收缩后的塑胶齿轮与模腔的对比：

20°滚刀加工12°电极齿轮，属于“大压力角滚刀滚切加工法”，不仅省略了专用滚刀的制作，而且齿根会更丰满，有利于塑胶齿轮强度。但这必然带来过渡曲线干涉的问题，因此，必须对蜗杆进行修形，来解决过渡曲线干涉。

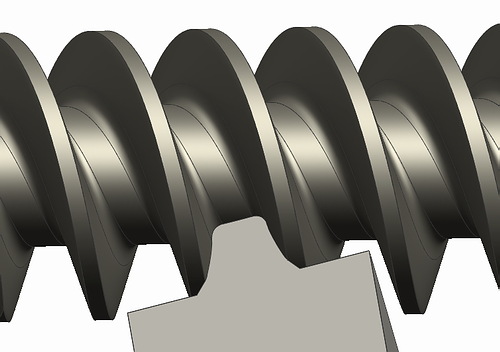

软件中提供了精确的车刀和铣刀刃形曲线（误差0.00001），并且也提供了精确的3D造型数据（误差0.00001），如下图示：

nature365 · 发表于 2012-2-19 15:17

本帖最后由 nature365 于 2012-2-19 15:19 编辑

做得不错, 中国机械行业需要像你这样的人才

woodee · 发表于 2012-2-20 11:21

nature365 发表于 2012-2-19 15:17

登录/注册后可看大图

做得不错, 中国机械行业需要像你这样的人才

人才不敢，努力做就是了。
谢谢关注！经常联络。

JINLIANG · 发表于 2012-2-20 13:20

本帖最后由 JINLIANG 于 2012-2-20 13:44 编辑

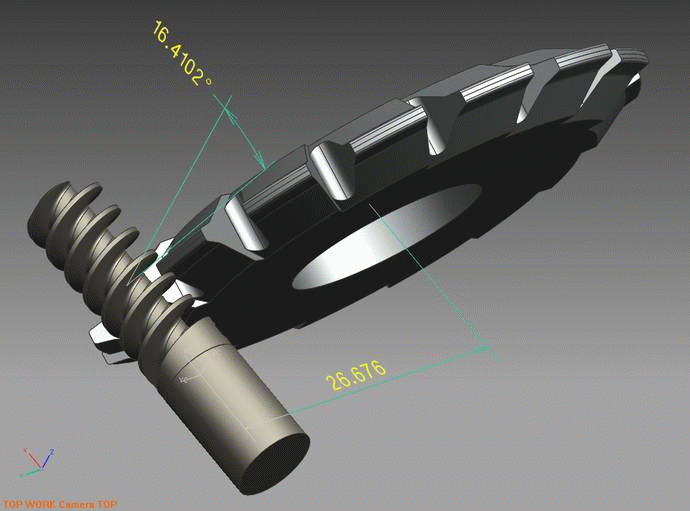

装上了，只有部分功能，没有刀具等级计算，总体很好，蜗杆用内旋风加工好一点，但刀具廓形更复杂了。

woodee · 发表于 2012-2-20 13:43

JINLIANG 发表于 2012-2-20 13:20

登录/注册后可看大图

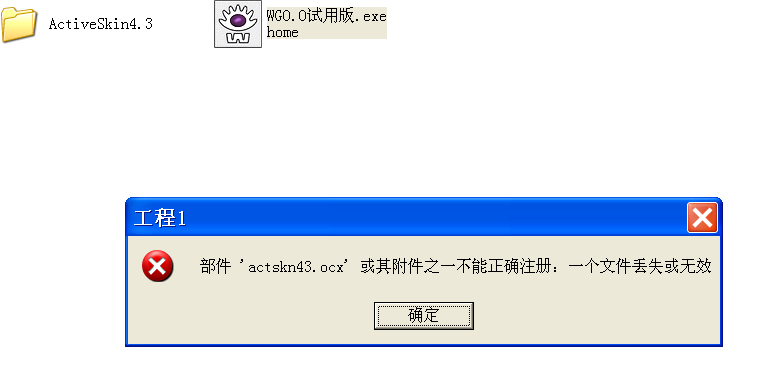

不能装，见附件

请参见17楼答复！

JINLIANG · 发表于 2012-2-20 13:58

成形车刀车蜗杆，刀具左右刃形不对称的吧？

woodee · 发表于 2012-2-20 15:08

JINLIANG 发表于 2012-2-20 13:20

登录/注册后可看大图

装上了，只有部分功能，没有刀具等级计算，总体很好，蜗杆用内旋风加工好一点，但刀具廓形更复杂了。

谢谢悉心验查！

内旋风我不熟。齿廓计算原理应该都一样。
JingLiang能否提供一些内旋风资料？

woodee · 发表于 2012-2-20 15:09

JINLIANG 发表于 2012-2-20 13:58

登录/注册后可看大图

成形车刀车蜗杆，刀具左右刃形不对称的吧？

渐开线蜗杆，左右应该是对称的。

woodee · 发表于 2012-2-21 11:27

JINLIANG 发表于 2012-2-20 13:58

登录/注册后可看大图

成形车刀车蜗杆，刀具左右刃形不对称的吧？

您可能说的是带前角的成型车刀吧？
确实，如果有前角，左右确实不对称。
本软件，前角为0°，所以对称。毕竟，车刀加工多适用于小批量或试制阶段。

woodee · 发表于 2012-2-24 22:43

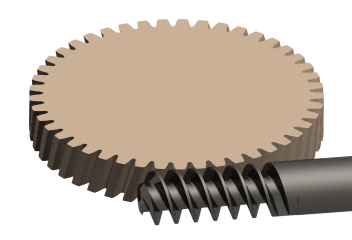

双头蜗杆与45齿斜齿轮的啮合模拟仿真动画：
