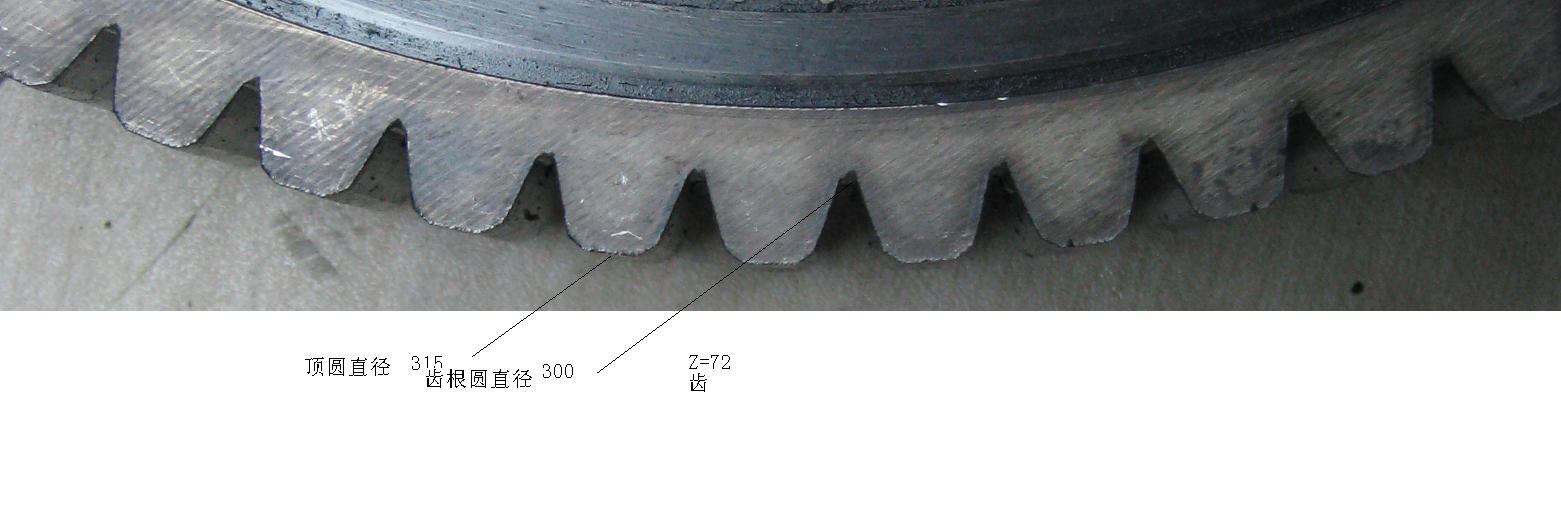

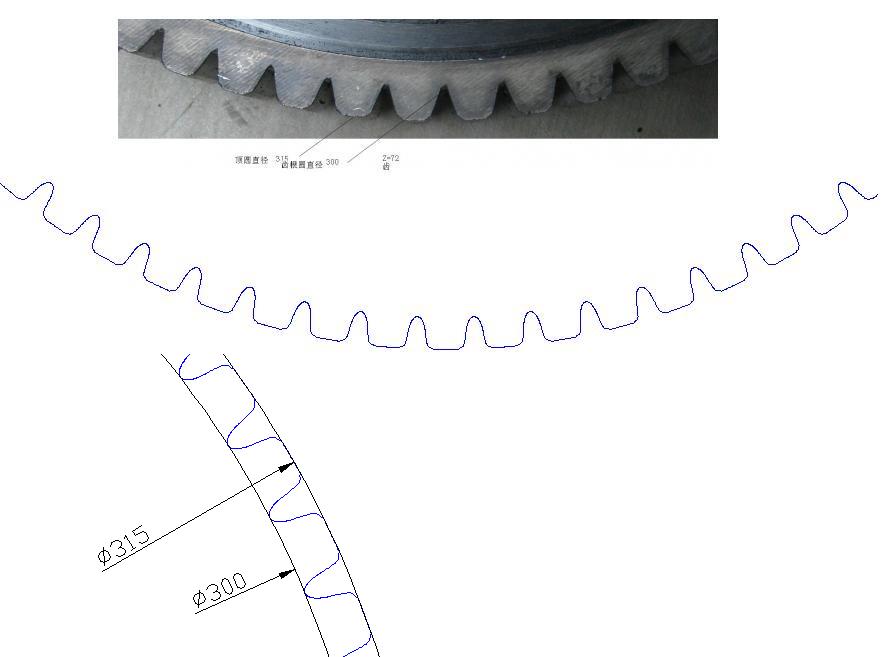

请高手看看，齿顶圆直径为315，齿根圆直径为300，齿数为72齿，我初步确认的模数是4.5，但是很多的参数计算都对不上，不知道有没有其他的特殊的，会不会是双径节的

JINLIANG · 发表于 2011-4-6 12:25

看图片，齿是加厚的，正变位很大

niuershiye · 发表于 2011-4-6 15:26

本帖最后由 niuershiye 于 2011-4-6 15:54 编辑

sangshulee 发表于 2011-4-6 11:25

登录/注册后可看大图

请高手看看，齿顶圆直径为315，齿根圆直径为300，齿数为72齿，我初步确认的模数是4.5，但是很多的参数计算都 ...

=======================

===================

sangshulee · 发表于 2011-4-6 16:50

回复 niuershiye 的帖子

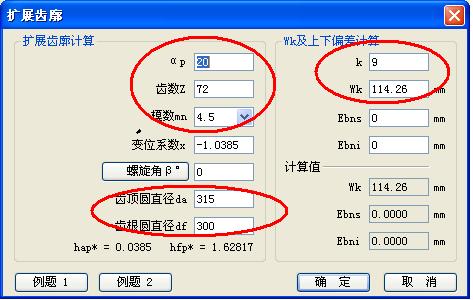

首先说声谢谢，公法线是114.26（9齿）

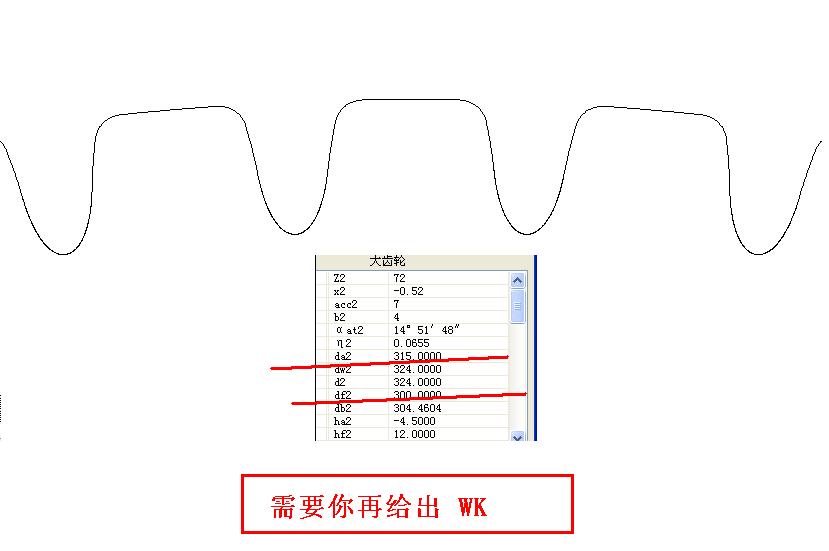

niuershiye · 发表于 2011-4-6 17:25

sangshulee · 发表于 2011-4-6 17:37

回复 niuershiye 的帖子

想请教一下这是什么齿形呢？？我实在找不到相关的计算资料，能否告知，谢谢

sangshulee · 发表于 2011-4-6 17:38

用渐开线齿形计算好像是对应不上

niuershiye · 发表于 2011-4-6 17:52

本帖最后由 niuershiye 于 2011-4-6 17:56 编辑

sangshulee 发表于 2011-4-6 17:37

登录/注册后可看大图

回复 niuershiye 的帖子

想请教一下这是什么齿形呢？？我实在找不到相关的计算资料，能否告知，谢谢

去看看这个帖子的5楼，你的属于这个情况：

http://www.gearbbs.com/forum.php?mod=viewthread&tid=21627

sangshulee · 发表于 2011-4-6 18:06

本帖最后由 sangshulee 于 2011-4-6 18:12 编辑

谢谢，有没有相关齿形的资料学习一下，还有，该齿形加工需要什么特殊的加工设备吗？因为图纸出来后齿轮加工的不知道用什么刀具来加工也是不行的，所以我想了解一下该齿轮从设计、加工等方面的知识，要不别人问以来一问三不知就笑话了，希望能得到牛老师的指导

sangshulee · 发表于 2011-4-6 19:15

本帖最后由 sangshulee 于 2011-4-6 19:27 编辑

对了。跨6齿是76.2mm
