关于螺伞测安装距

christ

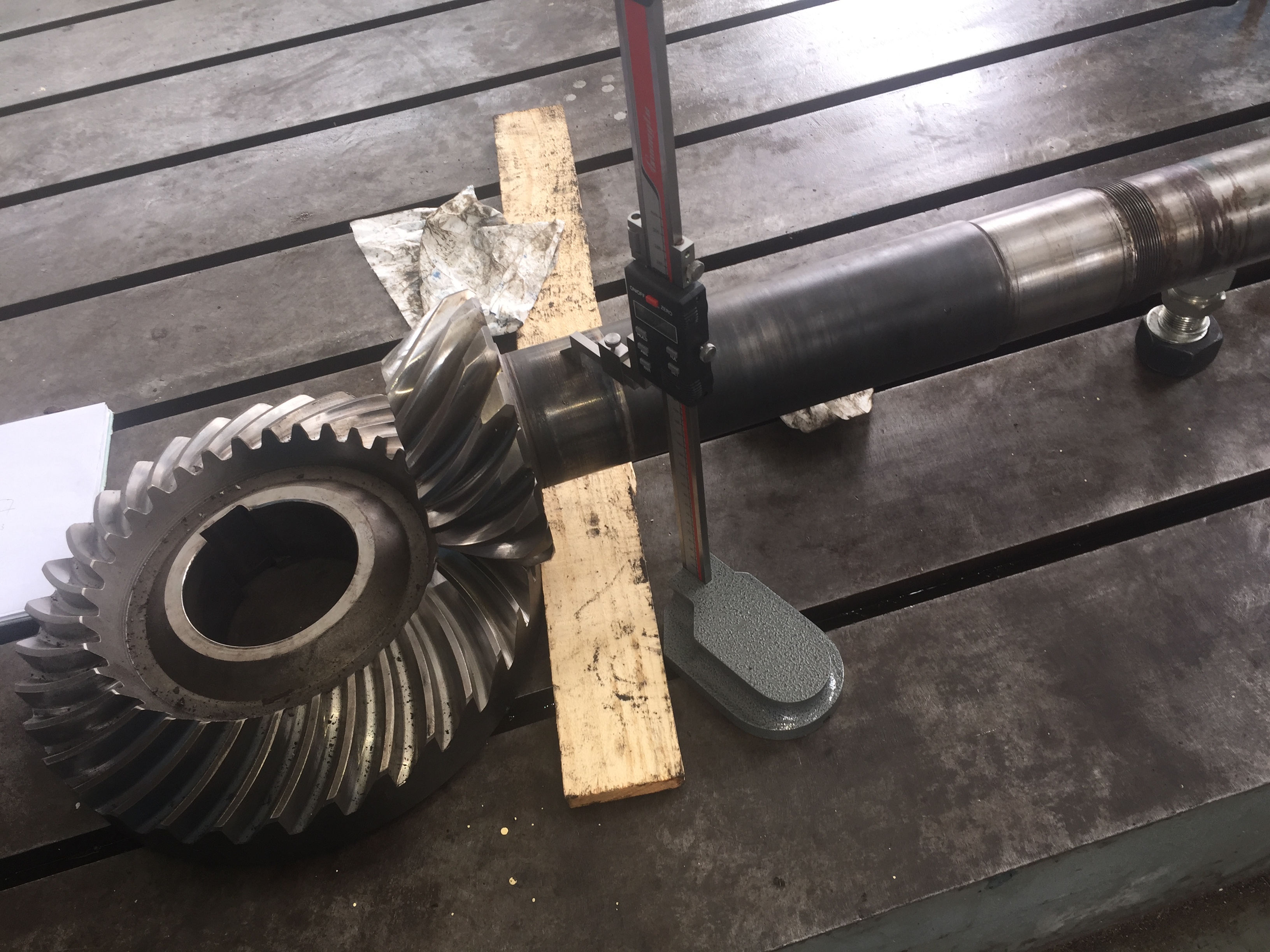

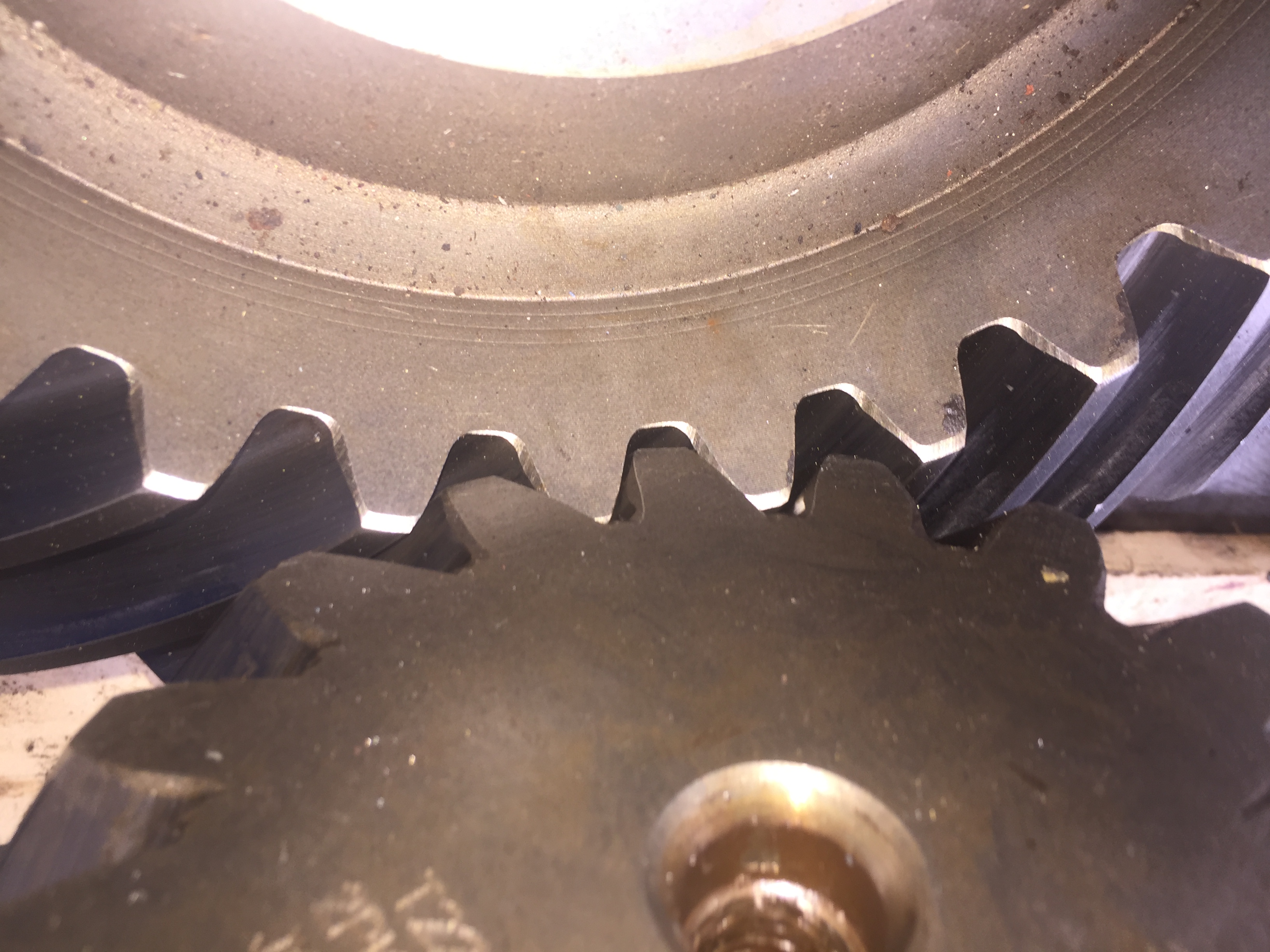

这是我们测螺伞安装距的方法，感觉精度还差点，谁有更好点的办法。

弧齿加工斌

放在锥齿轮滚动检查机上测比较准

HBTIANZE

楼上的正解，一般都是在对滚机上测量。

christ

弧齿加工斌 发表于 2020-3-25 06:53
放在锥齿轮滚动检查机上测比较准

不了解那个设备，我自己做工装，模拟啮合跟在那种设备上有差别吗？

弧齿加工斌

christ 发表于 2020-3-26 13:09
不了解那个设备，我自己做工装，模拟啮合跟在那种设备上有差别吗？

做工装夹具好像跟安装距没有关系吧

changjunju12680

你这样没有留出齿轮侧隙，应该是不准确，但是可以做一个大概

christ

changjunju12680 发表于 2020-3-27 10:01
你这样没有留出齿轮侧隙，应该是不准确，但是可以做一个大概

我的意思是做工装，让两个齿轮都转起来，看下接触斑点，留出侧隙，此时的距离应该是很接近理论数据了吧

李玉志66

根据设计的安装距，去对滚，可以自己做工装，对精度有些要求，抹上红丹粉，看啮合部位的位置，啮合面积的占比，再根据受载做一些修正。
