求问直齿锥齿轮齿顶高和齿根高交不到一点

若蕊芯 · 发表于 2019-5-22 19:08

您需要登录才可以下载或查看，没有账号？注册

x

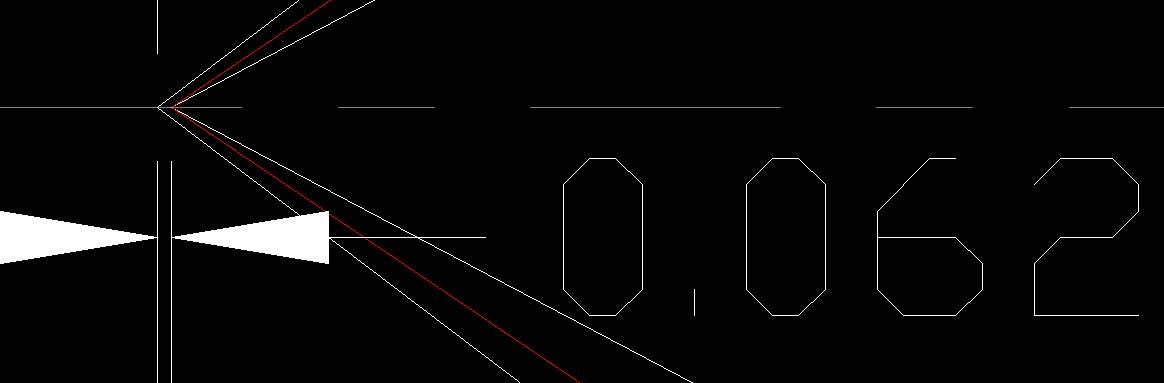

新手刚接触锥齿轮，图中齿轮模数：1.25 齿数：13、压力角：20 分度圆直径：16.25 ，三个角度均已达标，可是齿顶高和齿根高延伸出去交不到一点，求问大神原因

jingshi · 发表于 2019-5-23 08:28

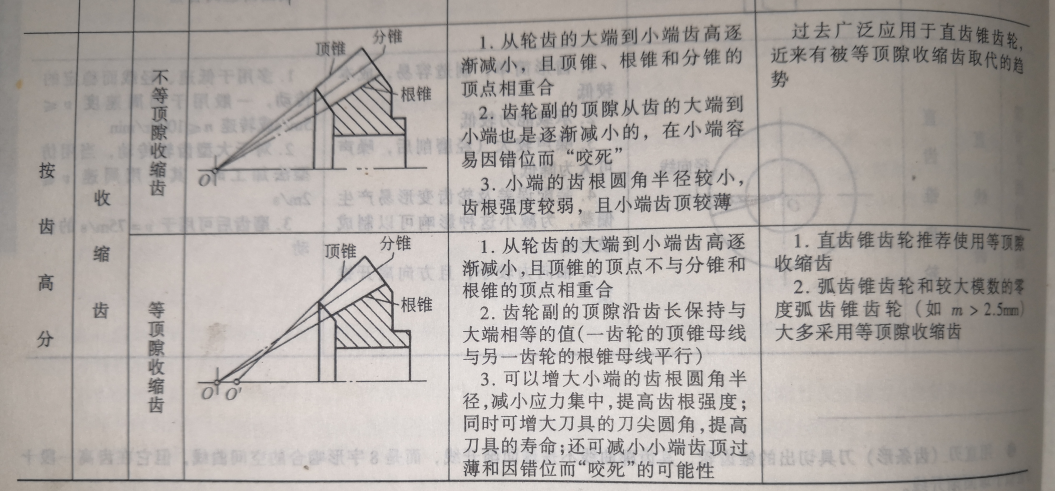

有等隙与不等隙之分

友駬思鸫 · 发表于 2019-5-23 18:30

新手就要多翻书

补充内容 (2019-5-26 09:35):
@fujianchun1234 点评怎么回复....《机械设计手册》啊
