[修磨镀层] 矩形花键滚刀刃磨问题!

  [复制链接]
jocwl 发表于 2018-10-9 09:58:55 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有帐号?注册

x

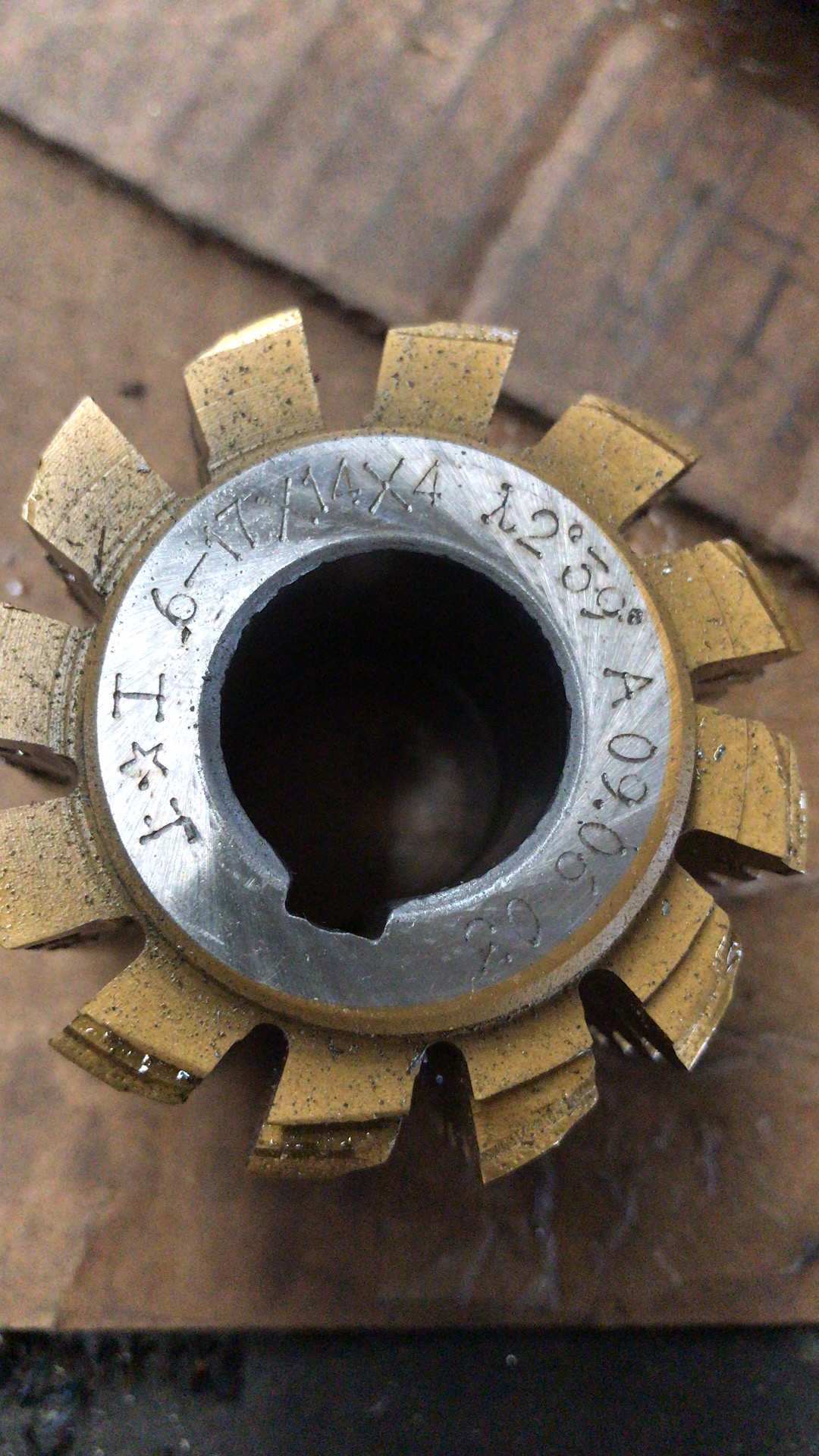

在淘宝上购买一把上工产矩形花键滚刀没有螺旋导程参数无法刃磨,哪位大侠帮忙看下
常州大闸蟹 发表于 2018-10-9 15:59:22 | 显示全部楼层
你花键滚刀刃磨只修磨前刃面的话只用分度对刀就行了,你还需要修磨侧刃,顶刃?
 楼主| jocwl 发表于 2018-10-9 16:39:31 | 显示全部楼层
本帖最后由 jocwl 于 2018-10-9 16:46 编辑
常州大闸蟹 发表于 2018-10-9 15:59
你花键滚刀刃磨只修磨前刃面的话只用分度对刀就行了,你还需要修磨侧刃,顶刃?

对只刃磨前刃面,矩形花键滚刀导程槽是螺旋的,矩形花键滚刀都有螺旋导程参数,有了螺旋导程参数配上相应的挂轮才可以刃磨,
常州大闸蟹 发表于 2018-10-10 11:54:57 | 显示全部楼层
刀背上的2°39'是螺旋升角,如果刀容屑槽为螺旋槽的话一般都是相同角度,保证实际加工时刀齿两侧刃受力相同,

per-shaving 发表于 2018-10-11 00:47:53 | 显示全部楼层
该刀是直沟型式
HBTIANZE 发表于 2018-10-11 11:12:59 | 显示全部楼层
那是滚刀齿形导程角,滚刀一般是直槽。
老牛齿轮 发表于 7 天前 | 显示全部楼层
这是直槽,分度就行。
yongxiangle1969 发表于 6 天前 | 显示全部楼层
刀背上的2°39'是螺旋升角比较小,可以用直槽替代螺旋槽,对齿形误差影响很小。
