[使用问题] 格里森滚刀,参数怎么看

[复制链接]
wuaijun56 发表于 2018-4-10 11:15:51 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有帐号?注册

x

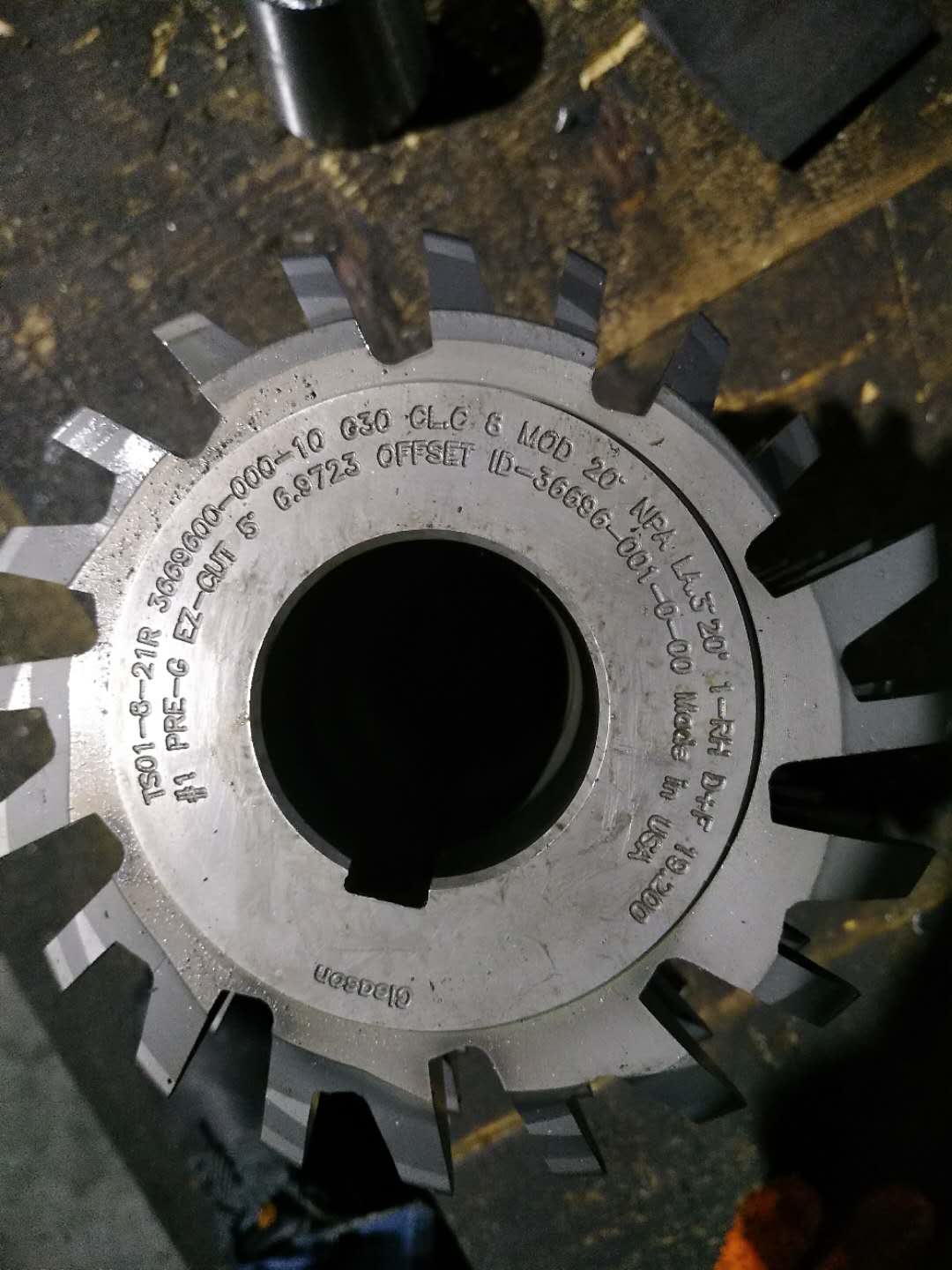

请教小伙伴们:这把格里森滚刀的参数(模数、压力角以及材料)怎么看,谢谢

格里森滚刀

格里森滚刀
luomo226 发表于 2018-4-10 13:27:07 | 显示全部楼层
8模、20°压力角、3°20′升角、单头、右旋、19.2齿高、5°前角、G30材料……
yongxiangle1969 发表于 2018-4-15 21:55:05 | 显示全部楼层
还是把双切滚刀,偏距=6.9723对应前角5°
唯一的等待 发表于 2018-5-1 22:37:20 来自手机 | 显示全部楼层
luomo226 发表于 2018-4-10 13:27
8模、20°压力角、3°20′升角、单头、右旋、19.2齿高、5°前角、G30材料……

g30属于什么材料s590吗
973938083 发表于 2018-10-11 15:48:08 | 显示全部楼层
G30是 硬质合金刀具 G30钨钴类硬质合金 性能硬度:91-93 抗拉强度:450 密度:14.10 硬度高韧性好,有合金之王的称号,多用于刀具。硬质合金刀具比高速钢切削速度高4~7倍,刀具寿命高5~80倍。制造模具、量具,寿命比合金工具钢高 20~150倍。可切削50HRC左右的硬质材料。
s590是高速工具钢 化学成份%:C Cr Mo V W Co 一般多用于中碳钢或高碳钢的下料冲切的刀具。
其强度无法与前者相比。
