行星滚柱丝杠完整动画

woodee

几个月前做过一个，但那是以系杆儿为参照系。

这里是以螺母为参照，准确而主要零件完整的：

10M的GIF图片，等待下载缓冲时间会稍长。


jc123gear

很不错，用什么软件仿真建模的啊，这种传动最近很流行！

woodee



丝杠为左旋的情形。

woodee

jc123gear 发表于 2022-9-14 17:58
很不错，用什么软件仿真建模的啊，这种传动最近很流行！

14日的回复，今天才看到。

UG建模，没有用仿真，通过表达式用参数驱动各件按规律的运动，意在检查在每一个旋转角度相互接触零件的啮合微观状态。

woodee

在网上搜寻一些相关资料，查到“行星滚柱丝杠副运转过程动态特性分析” https://www.doc88.com/p-5817246782025.html?s=rel&id=2

顺便按文中的参数输入到我做的模型中，做对照检查。

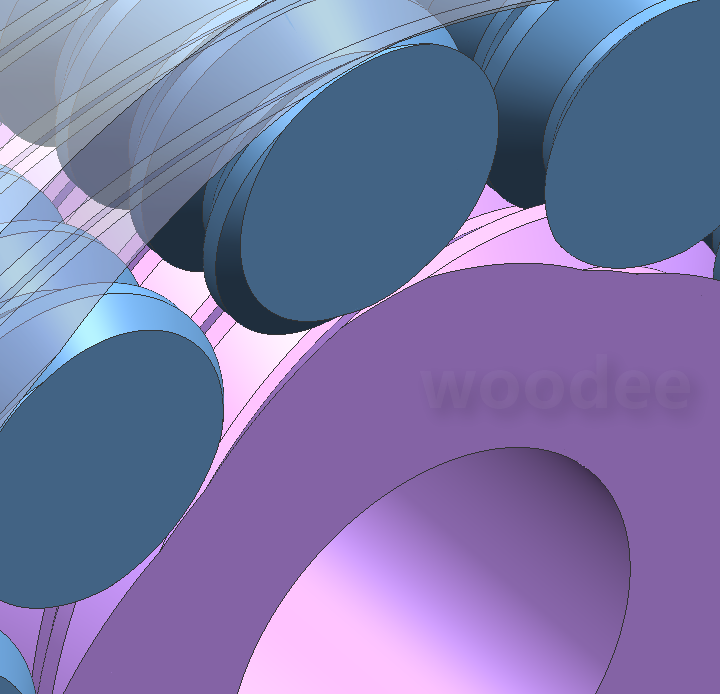

过程很顺利，很快得到按上表参数的模型：

但仔细一看，旋向有很大问题。

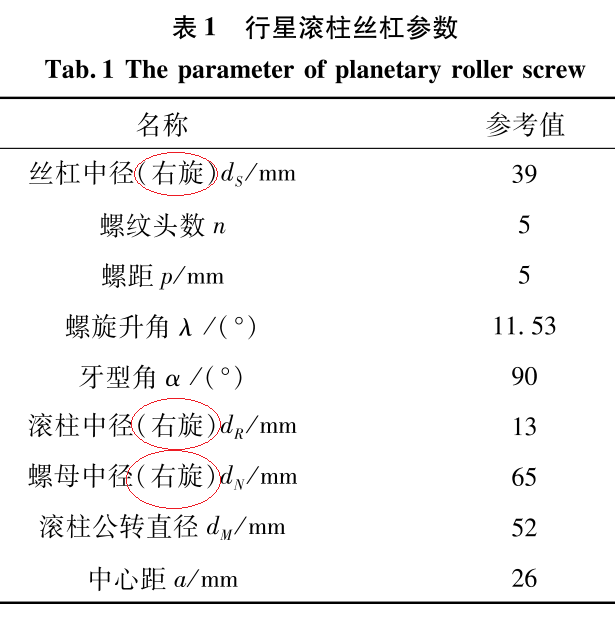

这才回看上表格，发现丝杠、滚柱、螺母，旋向全部右旋。

按最朴素的道理讲，两个螺距相等的外螺纹，将其并在一起，要想得到齿槽和齿体交叉嵌入状态，最基本的条件就是两个旋向相反；而外螺纹和内螺纹则旋向相同。
我起先估计此乃笔误或印刷错误，但来回反复看了文章，发现情况颇为不可思议。

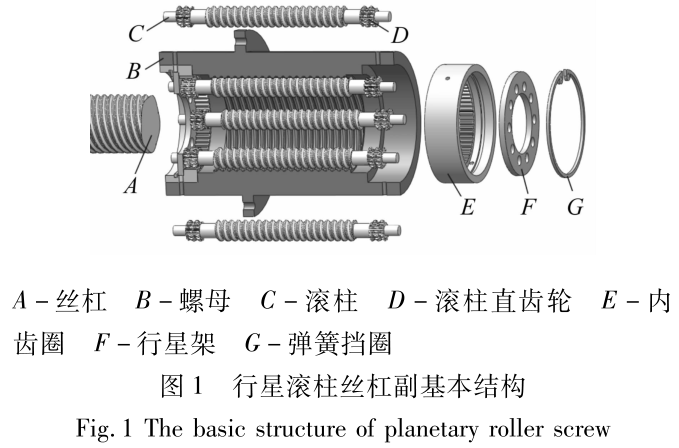

第2页爆炸图，几个件全部右旋：

这个还是可以理解成示意图，没有必要过分追究。

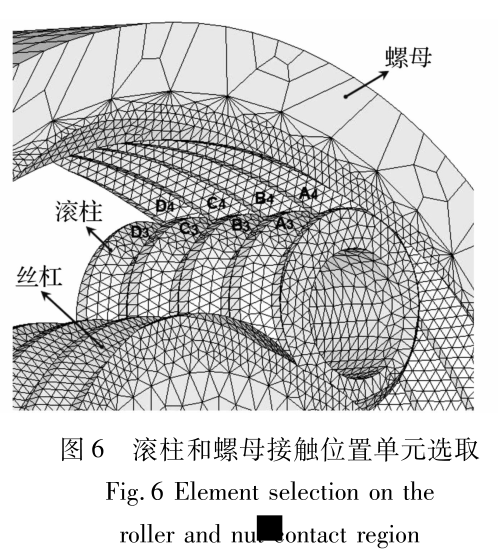

但是下面第5页的网格划分以及动态特性分析图，丝杠和滚柱都是右旋，并且能够完成接触受力和动态响应分析，就有些不可思议了。


按理说只有二者旋向相反，才有可能良好啮合。两个外螺纹旋向相同，齿体压根儿就不可能相互嵌入到齿槽中间。


实在想不通这是怎么一回事？？？？？？？？？

changqingshu

大大的赞！必须支持！

951159188

这种能用来像行星齿轮一样的传动吗？

woodee

woodee 发表于 2022-9-17 14:30
在网上搜寻一些相关资料，查到“行星滚柱丝杠副运转过程动态特性分析” https://www.doc88.com/p-581724678 ...

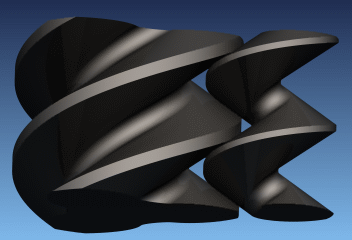

好在11年前摆弄过形如下图的怪异斜齿轮副：



以前只是觉得有趣，如今还真能用到了。
改变参数试了一下，很快发现，两个相同旋转方向的ZI蜗杆，齿厚薄一点，也是可以正确嵌入并啮合。
并且螺旋升角足够小的话，就会发生异于上图的不同转向的转动。

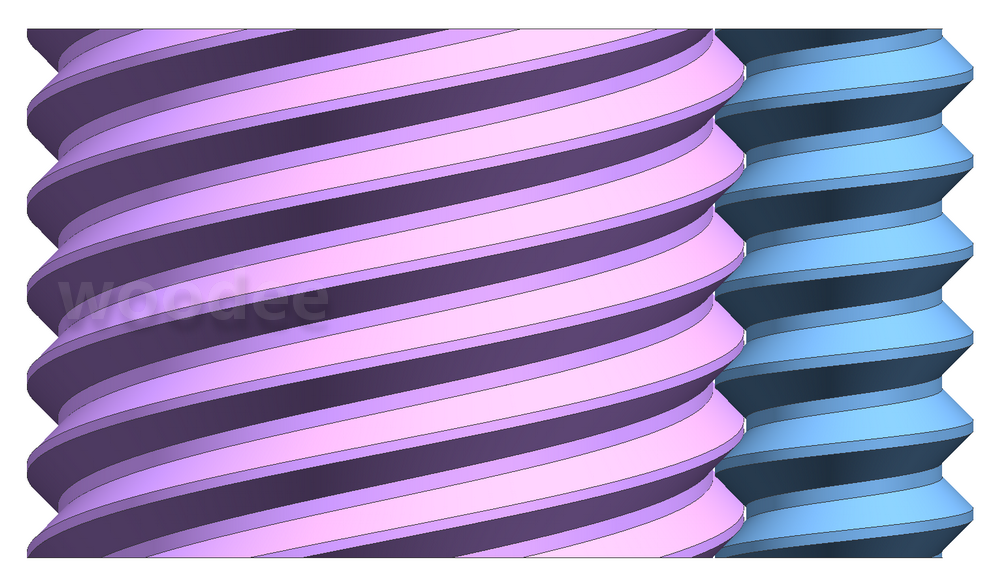

于是得到相同螺旋方向的行星滚柱丝杠模型，经过跟朋友远程耐心反复分析，可知此种结构可以带来“实际行程”稳定的莫大好处：




woodee

951159188 发表于 2022-9-19 10:19
这种能用来像行星齿轮一样的传动吗？

行星滚柱丝杠副，是利用斜齿轮行星传动的一些特点，将一般丝杠的螺旋滑动摩擦，变为螺旋滚动摩擦。

主要目的是把旋转变成直线运动，而不是像行星轮系那样进行增速或减速的旋转传动。

951159188

woodee 发表于 2022-9-19 10:47
好在11年前摆弄过形如下图的怪异斜齿轮副：
